Bedienungsanleitung für Type S 12V Starthilfe-Powerbank

Schnellstartanleitung für die Type S 12V Starthilfe-Powerbank. Erfahren Sie, wie Sie Ihr Fahrzeug sicher starten, das Gerät aufladen und die LED-Funktionen nutzen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Type S 12V Starthilfe-Powerbank Seite 1 Übersicht der Anschlüsse und Bedienelemente Seite 2 Anschluss der Klemmen an die Batterie Seite 6 Ladevorgang zu Hause und im Auto Seite 7 Status-Tabelle der Schutzschaltung Seite 12

Wichtige Informationen aus der Anleitung

Diese Starthilfe ist ausschließlich für 12V-Fahrzeuge (PKW, LKW, Boote, Motorräder) mit Verbrennungsmotor und Blei-Säure-Batteriesystemen vorgesehen. Verwenden Sie das Gerät nicht für andere Fahrzeugtypen. Vor der ersten Verwendung muss das Gerät vollständig aufgeladen werden. Überprüfen Sie den Akkustatus regelmäßig und laden Sie das Gerät alle 2-3 Monate sowie nach jedem Gebrauch auf, um die Lebensdauer zu erhalten.

Type S 12V Starthilfe-Powerbank
Type S 12V Starthilfe-Powerbank

Produktübersicht

Das Gerät verfügt über folgende Anschlüsse und Funktionen:

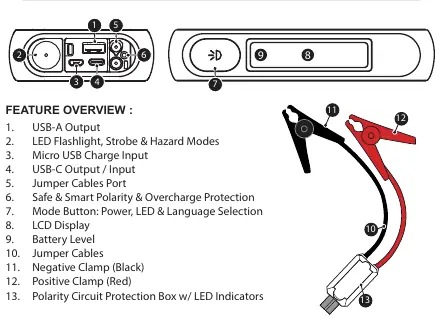

Übersicht der Anschlüsse und Bedienelemente
Übersicht der Anschlüsse und Bedienelemente
  • USB-A Ausgang
  • USB-C Ein-/Ausgang
  • Micro-USB Ladeeingang
  • LED-Taschenlampe mit Stroboskop- und Warnlichtmodus
  • LCD-Display zur Statusanzeige
  • Anschluss für Starthilfekabel

Aufladen der Starthilfe

Das Gerät kann zu Hause oder im Auto aufgeladen werden:

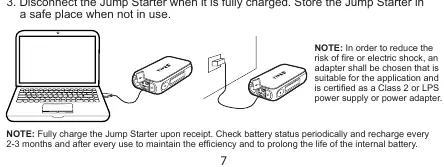

Ladevorgang zu Hause und im Auto
Ladevorgang zu Hause und im Auto
  • Zu Hause: Verbinden Sie das mitgelieferte Micro-USB-Kabel mit einem USB-A-Anschluss eines Computers oder einem 2A USB-Wandadapter.
  • Im Auto: Verbinden Sie das Micro-USB-Kabel mit dem mitgelieferten 12V-USB-Ladegerät und stecken Sie dieses in die 12V-Steckdose des Fahrzeugs.

Der Ladevorgang ist abgeschlossen, wenn die Batterieanzeige dauerhaft leuchtet und 100 % anzeigt.

Starthilfe-Vorgang

Anschluss der Klemmen an die Batterie
Anschluss der Klemmen an die Batterie
  1. Schalten Sie die Starthilfe ein (Akkustand sollte über 50 % liegen).
  2. Stecken Sie das graue Ende der Starthilfekabel in den Anschluss am Gerät.
  3. Verbinden Sie die rote Klemme mit dem Pluspol (+) der Fahrzeugbatterie.
  4. Verbinden Sie die schwarze Klemme mit dem Minuspol (-) der Fahrzeugbatterie.
  5. Überprüfen Sie die LED-Statusanzeige an der Schutzkabelbox.
  6. Sobald das Display 'Ready, Start vehicle ignition' anzeigt, haben Sie 90 Sekunden Zeit, den Motor zu starten.
  7. Nach erfolgreichem Start entfernen Sie zuerst die rote Klemme, dann die schwarze Klemme.
  8. Trennen Sie das Kabel vom Gerät, um es zurückzusetzen.

LED-Licht und Spracheinstellungen

Die Taschenlampe wird durch dreisekündiges Halten der Power-Taste aktiviert. Weitere Modi (Stroboskop, Warnlicht) werden durch kurzes Drücken gewechselt. Die Sprache des LCD-Displays kann durch Halten der Mode-Taste für 5 Sekunden angepasst werden.

Fehlerbehebung

Das Gerät verfügt über eine intelligente Schutzschaltung. Wenn die LED an der Kabelbox rot blinkt und ein Signalton ertönt, liegt ein Verbindungsproblem oder ein Fehler vor. Überprüfen Sie die Anschlüsse und stellen Sie sicher, dass die Klemmen fest sitzen. Bei Überhitzung (über 55 °C) muss das Gerät vor der weiteren Verwendung abkühlen.

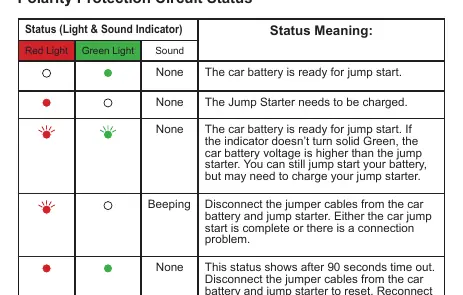

Status-Tabelle der Schutzschaltung
Status-Tabelle der Schutzschaltung

Praktische Hilfe

Typische Probleme

Fahrzeug startet nicht

Überprüfen Sie die Klemmenverbindung (Rot an +, Schwarz an -). Stellen Sie sicher, dass der Akkustand über 50 % liegt. Wenn das Zeitlimit von 90 Sekunden abgelaufen ist, trennen Sie die Klemmen und versuchen Sie es erneut.

LED an der Kabelbox blinkt rot

Die Schutzschaltung ist aktiv. Überprüfen Sie die Anschlüsse oder konsultieren Sie die Status-Tabelle in der Anleitung.

Taschenlampe lässt sich nicht einschalten

Das Gerät wird möglicherweise gerade geladen. Die Taschenlampe funktioniert nicht während des Ladevorgangs.

Vor der Verwendung

  • Laden Sie das Gerät bei Erhalt vollständig auf.
  • Stellen Sie sicher, dass der Akkustand für die Starthilfe über 50 % liegt.
  • Stellen Sie sicher, dass sich das Fahrzeug in Parkstellung (P) oder Neutral (N) befindet.
  • Schalten Sie alle USB-Ladevorgänge ab.
  • Tragen Sie eine Schutzbrille und Handschuhe.
  • Stellen Sie sicher, dass die Batteriepole frei von Rost und Schmutz sind.

Technische Daten in der Praxis

Starthilfestrom
200A - 350A.

Abbildungen und Diagramme

  • Die Klemmen sind farbcodiert: Rot für Plus (+), Schwarz für Minus (-).
  • Das graue Ende der Kabel wird in die Starthilfe eingesteckt.
  • Das LCD-Display zeigt Schritt-für-Schritt-Anweisungen an.

Modellkompatibilität

  • Nur für 12V-Fahrzeuge geeignet.
  • Nicht für Fahrzeuge mit nicht-12V-Systemen verwenden.
  • Nicht für den Einsatz in rauen Umgebungen wie Werkstätten geeignet.
