Bedienungsanleitung für Schumacher Rugged SBX Series Starthilfegerät
Schnellstartanleitung für das Schumacher Rugged SBX Series Starthilfegerät. Erfahren Sie, wie Sie Ihr Fahrzeug sicher starten, den internen Akku laden, die Arbeitsleuchte verwenden und mobile Geräte über USB aufladen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ein Lithium-Starthilfegerät für 12V-Fahrzeuge. Laden Sie das Gerät sofort nach dem Kauf, nach jedem Gebrauch und mindestens alle 30 Tage auf, um die Lebensdauer des internen Akkus zu erhalten. Laden Sie den Akku auf, wenn die Status-LEDs weniger als 75 % anzeigen.
Beschreibung des Geräts
Das Gerät verfügt über eine Power/Light-Taste, eine Starthilfe/Override-Taste, Batteriestatus-Indikatoren, eine Fehler-LED, einen USB-Ausgang, einen 12V-Eingang, einen USB-Eingang, eine eingebaute Arbeitsleuchte und Batterieklemmen.
Laden des internen Akkus
Verwenden Sie ein 2A-USB-Ladegerät oder den mitgelieferten 12V-DC-Autoladestecker. Schließen Sie das Ladekabel an den entsprechenden Eingang an. Wenn alle vier weißen LEDs dauerhaft leuchten, ist der Ladevorgang abgeschlossen.
Verwendung der Arbeitsleuchte
Drücken Sie zweimal und halten Sie die Power/Light-Taste gedrückt, um den Steady-Modus zu aktivieren. Drücken Sie einmal, um zwischen den Modi (Dauerlicht, SOS-Signal, Stroboskop) zu wechseln. Zum Ausschalten drücken Sie die Taste erneut zweimal und halten sie gedrückt.
Starthilfe für Fahrzeuge
Wichtig: Nur für 12V-Blei-Säure-Batteriesysteme geeignet. Schalten Sie Zündung und alle elektrischen Verbraucher aus. Verbinden Sie die rote Klemme (+) mit dem Pluspol der Batterie und die schwarze Klemme (-) mit dem Chassis oder einem schweren Metallteil des Motors. Drücken Sie die Starthilfe/Override-Taste. Warten Sie 30 Sekunden, starten Sie den Motor für maximal 5 Sekunden. Nach dem Starten drücken Sie die Starthilfe-Taste zum Ausschalten und entfernen zuerst die schwarze, dann die rote Klemme.
Fehlerbehebung

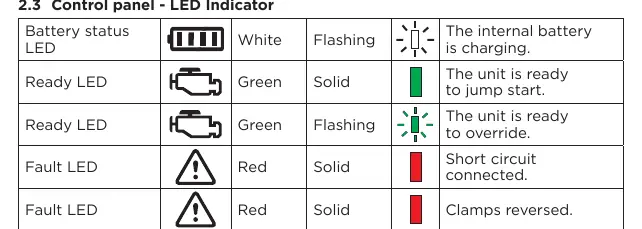

Die Fehler-LED leuchtet bei Kurzschluss oder vertauschten Klemmen. Bei niedriger Batteriespannung oder Überhitzung blinken die LEDs. Detaillierte LED-Verhaltensweisen finden Sie in der Tabelle im Abschnitt 8.2.
Wartung und Lagerung
Reinigen Sie die Klemmen und das Gehäuse mit einem trockenen Tuch. Lagern Sie das Gerät an einem trockenen Ort bei Temperaturen zwischen -10°C und +45°C.
Praktische Hilfe
Typische Probleme
Booster funktioniert nicht
Die interne Batteriespannung ist zu niedrig. Laden Sie das Gerät über den USB-Adapter auf.
Booster startet das Fahrzeug nicht
Prüfen Sie die Klemmenverbindung, stellen Sie sicher, dass der Booster eingeschaltet ist, und prüfen Sie den Ladezustand.
Batterie im Booster hält keine Ladung
Die Batterie ist möglicherweise defekt. Lassen Sie die Batterie überprüfen.
Vor der Verwendung
- Akku vor dem ersten Gebrauch vollständig aufladen.
- Sicherstellen, dass das Fahrzeug ein 12V-Blei-Säure-System hat.
- Zündung und alle elektrischen Verbraucher im Fahrzeug ausschalten.
- Klemmen auf festen Sitz und saubere Kontaktpunkte prüfen.
- DC-Kabel von beweglichen Motorteilen fernhalten.
Technische Daten in der Praxis
- Lagertemperatur
- Das Gerät sollte zwischen -10°C und +45°C gelagert werden.
Abbildungen und Diagramme
- 1: Power/Light-Taste
- 3: Starthilfe/Override-Taste
- 7: USB-Ausgang
- 11: Batterieklemmen
Modellkompatibilität
- Nur für 12V-Blei-Säure-Batteriesysteme geeignet.
- Nicht ohne installierte Fahrzeugbatterie verwenden.
