Bedienungsanleitung für Kaise KG-201 12V/24V Starthilfegerät

Wichtige Informationen aus der Anleitung

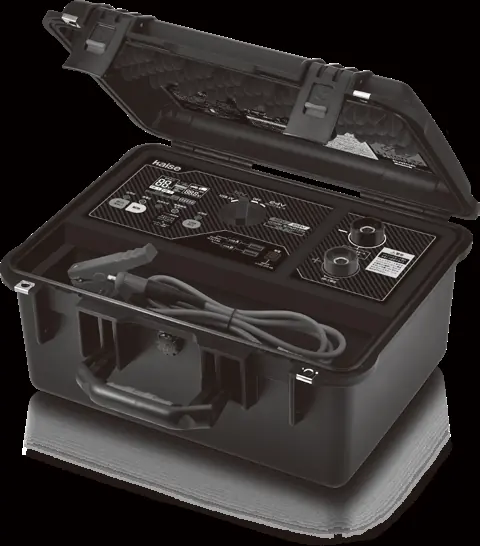

Das Kaise KG-201 ist ein leistungsstarkes 12V/24V-Starthilfegerät. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitshinweise auf den Seiten 1-6 zu lesen. Das Gerät ist IP67-zertifiziert (staub- und wasserdicht), jedoch nur, wenn der Deckel vollständig geschlossen und verriegelt ist. Verwenden Sie das Gerät niemals, wenn es beschädigt ist, und halten Sie es von brennbaren Materialien fern.

Produktbeschreibung und Bedienelemente

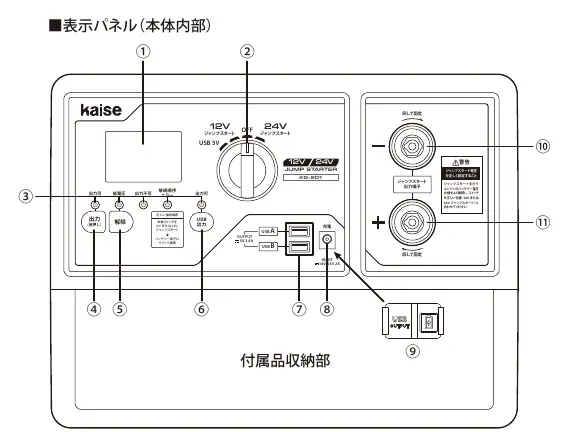

Das Gerät verfügt über ein Bedienfeld mit einem Funktionsschalter zur Auswahl zwischen 12V-Starthilfe, 24V-Starthilfe, USB-Ausgang und OFF. Ein LCD-Display zeigt den Status, die Spannung und Fehlermeldungen an. Die Anschlüsse für die Starthilfekabel befinden sich im Inneren des Gehäuses.

Sicherheitshinweise

• Verwenden Sie das Gerät nicht bei extrem entladenen oder defekten Batterien.
• Schließen Sie die Starthilfekabel niemals kurz und vermeiden Sie eine Verpolung.
• Trennen Sie die Kabel sofort nach dem Startvorgang.
• Laden Sie das Gerät nur mit dem mitgelieferten Ladegerät oder kompatiblen Solarpanels.
• Verwenden Sie das Gerät nicht während des Ladevorgangs.
• Halten Sie das Gerät von Hitzequellen und direkter Sonneneinstrahlung fern.

Bedienung: Starthilfe

1. Stellen Sie das Gerät auf eine ebene Fläche.

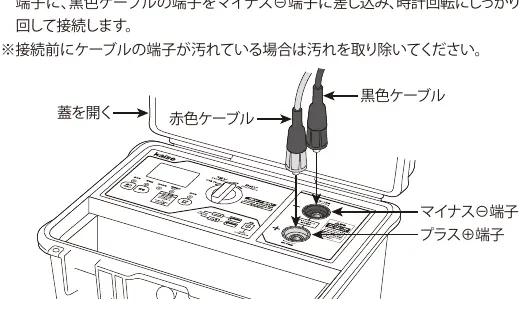

2. Verbinden Sie die Starthilfekabel mit den entsprechenden Anschlüssen am Gerät (Rot an Plus, Schwarz an Minus) und drehen Sie diese fest.
3. Stellen Sie den Funktionsschalter auf die gewünschte Spannung (12V oder 24V).
4. Reinigen Sie die Batterieklemmen des Fahrzeugs.

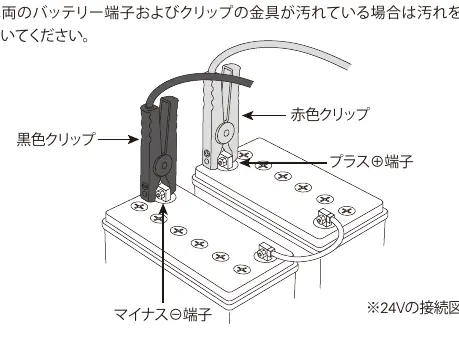

5. Verbinden Sie die rote Klemme mit dem Pluspol und die schwarze Klemme mit dem Minuspol der Fahrzeugbatterie.
6. Drücken Sie die Ausgangstaste für 1,5 Sekunden, um den Startvorgang zu aktivieren.
7. Starten Sie den Motor innerhalb des 99-Sekunden-Countdowns.
8. Nach dem Starten schalten Sie das Gerät sofort auf OFF und trennen die Kabel in umgekehrter Reihenfolge.

Bedienung: USB-Ausgang

1. Stellen Sie den Funktionsschalter auf USB 5V.
2. Verbinden Sie Ihr USB-Gerät mit einem der USB-Anschlüsse (A oder B).
3. Drücken Sie die USB-Ausgangstaste, um den Ladevorgang zu starten.
4. Nach Gebrauch schalten Sie den Funktionsschalter auf OFF und trennen die Verbindung.

Aufladen des Geräts

Das Gerät kann über das mitgelieferte AC-Ladegerät oder ein kompatibles Solarpanel geladen werden. Stellen Sie sicher, dass der Funktionsschalter auf OFF steht. Bei Verwendung eines Solarpanels muss die Ausgangsspannung zwischen 14V und 25V liegen.

Wartung und Pflege

Lagern Sie das Gerät an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung. Reinigen Sie das Gerät nicht mit alkoholhaltigen Flüssigkeiten. Überprüfen Sie regelmäßig die Gummidichtungen am Deckel auf Verschmutzungen oder Beschädigungen, um die IP67-Schutzklasse zu erhalten. Laden Sie das Gerät bei längerer Nichtbenutzung alle 3 Monate auf.

Fehlerbehebung

Bei Problemen wie "Gerät startet nicht" oder "USB-Ausgang funktioniert nicht", überprüfen Sie zuerst die Kabelverbindungen, den Ladezustand des Geräts und die Position des Funktionsschalters. Bei Fehlermeldungen auf dem Display (z.B. Überstrom, Verpolung) schalten Sie das Gerät sofort aus und trennen alle Verbindungen.

Kontakt

Für Reparaturen oder Fragen wenden Sie sich bitte an den Kaise-Kundendienst: [email protected] oder telefonisch unter 0268-35-1602.
