Bedienungsanleitung für Type S BT534014 Kabellose Rückfahrkamera

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Type S BT534014 Rückfahrkamera. Bitte beachten Sie, dass die Kamera als Fahrhilfe dient und kein Ersatz für sicheres Fahren ist. Überprüfen Sie vor der Installation die lokalen Gesetze zur Nutzung von Kameras in Fahrzeugen. Laden Sie das Gerät vor der ersten Inbetriebnahme vollständig auf.

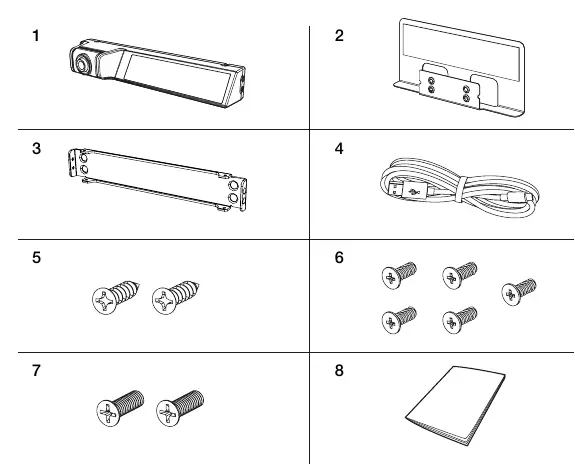

Lieferumfang

• 1 x Kabellose Rückfahrkamera
• 1 x Universelle Montageplatte
• 1 x Installationsplatte
• 1 x USB-C-Kabel (84 cm)
• Schraubenset (Tapping-Schrauben und metrische Schrauben)

Produktübersicht

Die Kamera verfügt über folgende Bedienelemente:

• Ein-/Aus-Taste: Zum Ein- und Ausschalten sowie für Resets.
• LED-Anzeige: Zeigt den Betriebsstatus an.
• Reset-Taste: Für Hardware-Resets.
• USB-C-Ladeanschluss: Hinter einer Abdeckung.
• Solarpanel: Zur Unterstützung der Stromversorgung.

Vor der Installation

Obwohl die Kamera mit ca. 90 % Ladung geliefert wird, wird empfohlen, sie vor der Installation 5-6 Stunden lang über den USB-C-Anschluss vollständig aufzuladen. Testen Sie das Gerät vor der endgültigen Montage, indem Sie es einschalten und mit der App verbinden.

Installationsanleitung

Es gibt zwei Möglichkeiten zur Montage:

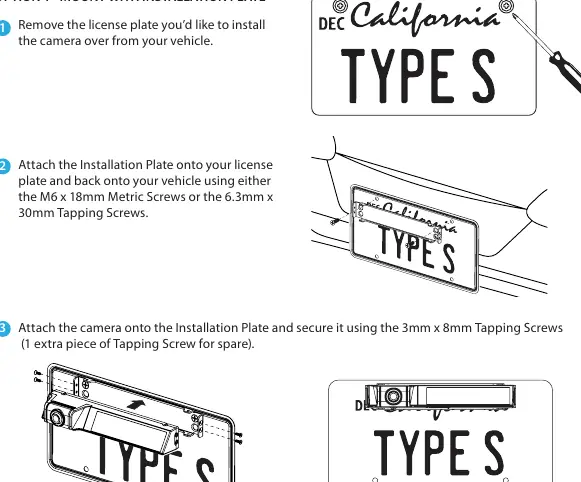

Option 1: Montage mit Installationsplatte

1. Entfernen Sie das Kennzeichen vom Fahrzeug.
2. Befestigen Sie die Installationsplatte zusammen mit dem Kennzeichen am Fahrzeug unter Verwendung der mitgelieferten Schrauben (M6 oder 6.3mm Tapping-Schrauben).
3. Befestigen Sie die Kamera an der Installationsplatte mit den 3mm x 8mm Tapping-Schrauben.

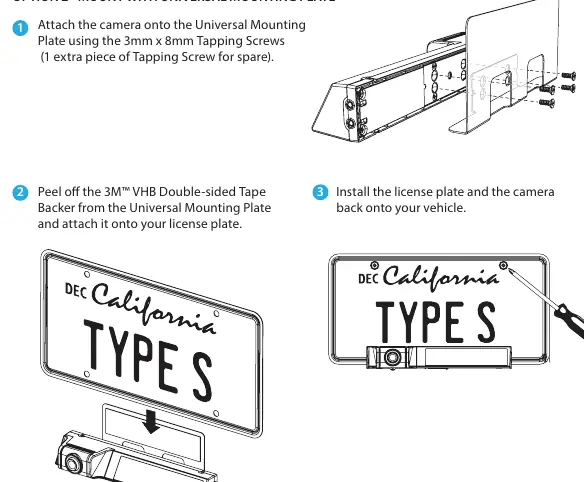

Option 2: Montage mit universeller Montageplatte

1. Befestigen Sie die Kamera mit den 3mm x 8mm Tapping-Schrauben an der universellen Montageplatte.
2. Entfernen Sie die Schutzfolie vom 3M-Klebeband auf der Rückseite der Montageplatte und kleben Sie diese auf das Kennzeichen.
3. Montieren Sie das Kennzeichen samt Kamera wieder am Fahrzeug.

App-Einrichtung

Laden Sie die "TYPE S Drive" App aus dem App Store oder Google Play Store herunter.

1. Öffnen Sie die App und wählen Sie "Backup Camera".
2. Wählen Sie "ADJUSTABLE BACKUP CAMERA" aus der Liste und tippen Sie auf "Set Up Device".
3. Folgen Sie den Anweisungen in der App, um die Kamera über Bluetooth zu koppeln (bei Android ggf. "Pair Camera" wählen).
4. Nach erfolgreicher Verbindung sehen Sie das Live-Bild der Kamera.

LED-Statusanzeigen

• Eingeschaltet: Blaue LED blinkt zweimal.
• Ausgeschaltet: Rote LED blinkt einmal.
• Werksreset: Blaue LED blinkt 5-mal.
• Hardware-Reset: Rote LED blinkt einmal.
• Niederspannungsschutz: Rote LED blinkt kontinuierlich.

Wartung und Sicherheit

Reinigen Sie die Kamera nur mit einem weichen Tuch und mildem Reinigungsmittel. Verwenden Sie keinen Alkohol oder Verdünner, da dies zu Verfärbungen führen kann. Achten Sie darauf, dass die Kamera bei der Fahrzeugwäsche nicht mit Hochdruckreinigern direkt besprüht wird, um Wassereintritt zu vermeiden.
