Bedienungsanleitung für Trust Car 230 Volt Power Socket 150W Wechselrichter
Erfahren Sie, wie Sie den Trust Car 230 Volt Power Socket 150W Wechselrichter sicher anschließen, nutzen und die Sicherung austauschen. Schnelle Hilfe bei Überlastung und USB-Ladeanleitung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Trust Car 230 Volt Power Socket wandelt 12V-Gleichstrom in 230V-Wechselstrom um. Er ist für eine Dauerleistung von 150W ausgelegt und verfügt über einen 5V/2.4A USB-Ladeanschluss. S. 1, 2
Wichtigste Schritte
- Anschluss an das Fahrzeug S. 2
- Austausch der Sicherung S. 1
Erste Inbetriebnahme
- Stecker in die 12V-Buchse einführen, Zündung einschalten, Gerät anschließen. S. 2
Probleme und Lösungen
Überlastung (>150W)
Gerät schaltet ab. Trennen Sie das angeschlossene Gerät.
S. 1Wartung und Reset
- Sicherung im 12V-Stecker bei Defekt austauschen (20A, 250V). S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dauerleistung | 150W | Maximale Belastung im Dauerbetrieb | S. 1, 2 |
| Spitzenleistung | 300W | Kurzzeitige Spitzenlast | S. 2 |
| USB-Ausgang | 5V / 2.4A | Ladeleistung für USB-Geräte | S. 1, 2 |
Wo es im PDF steht
- Funktionen und Wartung S. 1
- Einrichtung und Anschluss S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Trust Car 230 Volt Power Socket ist ein Wechselrichter, der 12V-Gleichstrom aus dem Zigarettenanzünder eines Fahrzeugs in 230V-Wechselstrom umwandelt. Das Gerät ist für eine Dauerleistung von maximal 150W ausgelegt. Eine Überlastung über 150W führt zum Abschalten des Geräts. Die Nutzung ist nur bei laufendem Motor oder eingeschalteter Zündung empfohlen, um die Fahrzeugbatterie zu schonen.
Anschluss und Inbetriebnahme
Um den Wechselrichter in Betrieb zu nehmen, folgen Sie diesen Schritten:
- Stecken Sie den 12V-Stecker des Wechselrichters fest in die Zigarettenanzünderbuchse Ihres Fahrzeugs.
- Stellen Sie sicher, dass die Fahrzeugzündung eingeschaltet ist oder der Motor läuft.
- Schließen Sie Ihr 230V-Gerät an die Steckdose des Wechselrichters an.
- Achten Sie darauf, dass die Gesamtleistung des angeschlossenen Geräts 150W nicht überschreitet.
Verwendung des Wechselrichters
Der Wechselrichter verfügt über eine integrierte USB-Ladebuchse:
- USB-Laden: Sie können mobile Geräte direkt über den USB-Anschluss (5V / 2.4A) laden, während der Wechselrichter mit dem 12V-Anschluss verbunden ist.
- 230V-Betrieb: Verwenden Sie die Steckdose nur für Geräte innerhalb der Spezifikationen. Vermeiden Sie den Anschluss von Mehrfachsteckdosen, die die Gesamtlast über 150W treiben könnten.
Sicherheit und Wartung
Beachten Sie folgende Sicherheitshinweise:

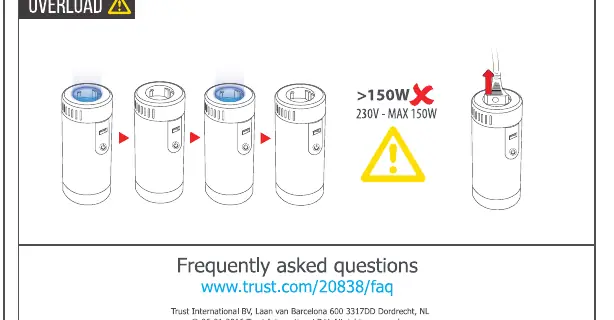

- Überlastschutz: Wenn die LED-Anzeige auf Überlastung hinweist oder das Gerät nicht funktioniert, prüfen Sie, ob das angeschlossene Gerät mehr als 150W verbraucht.
- Sicherung austauschen: Sollte das Gerät nicht mehr funktionieren, kann die Sicherung im 12V-Stecker defekt sein. Schrauben Sie die Spitze des 12V-Steckers ab, um die Sicherung (20A, 250V) zu prüfen und bei Bedarf zu ersetzen.
Praktische Hilfe
Typische Probleme
Gerät schaltet ab oder funktioniert nicht
Prüfen Sie, ob die Gesamtleistung des angeschlossenen Geräts 150W überschreitet. Prüfen Sie zudem die Sicherung im 12V-Stecker.
Sicherung defekt
Schrauben Sie die Spitze des 12V-Steckers ab und ersetzen Sie die 20A, 250V Sicherung.
Vor der Verwendung
- Stellen Sie sicher, dass der Motor läuft oder die Zündung an ist.
- Prüfen Sie, ob das angeschlossene Gerät weniger als 150W verbraucht.
- Stellen Sie sicher, dass der 12V-Stecker fest in der Buchse sitzt.
Abbildungen und Diagramme
- Die Anleitung zeigt den Anschluss an die 12V-Buchse.
- Die Anleitung illustriert den korrekten Anschluss eines 230V-Geräts.
- Die Anleitung zeigt den Austausch der Sicherung im Stecker.
Modellkompatibilität
- Nur für 12V-Fahrzeuganschlüsse geeignet.
- Nicht für Geräte über 150W Dauerleistung geeignet.
