Bedienungsanleitung für Sharper Image 150W Car Power Inverter
Erfahren Sie, wie Sie den Sharper Image 150W Car Power Inverter sicher verwenden. Diese Anleitung enthält Informationen zur Inbetriebnahme, LED-Statusanzeigen, Sicherheitsvorkehrungen und technischen Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sharper Image 150W Car Power Inverter wandelt 12V DC-Strom aus dem Zigarettenanzünder Ihres Autos in 110V AC-Strom um und bietet zusätzlich USB-Ladeanschlüsse. S. 2
Wichtigste Schritte
- Inbetriebnahme S. 2
Probleme und Lösungen
Rotes Licht leuchtet
Automatische Sicherheitsabschaltung.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsleistung | 150W | Maximale Ausgangsleistung | S. 3 |
Wo es im PDF steht
- Titelseite S. 1
- Bedienung und Diagramm S. 2
- Sicherheit und Spezifikationen S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sharper Image 150W Car Power Inverter ist für den Betrieb an einer 12V-Gleichstromquelle (Zigarettenanzünder) im Fahrzeug konzipiert. Er wandelt diese in 110V Wechselstrom um und bietet zwei USB-Ladeanschlüsse. Für eine optimale Leistung wird empfohlen, Geräte mit einer Leistungsaufnahme von unter 120W anzuschließen, obwohl 150W zulässig sind.
Produktbeschreibung

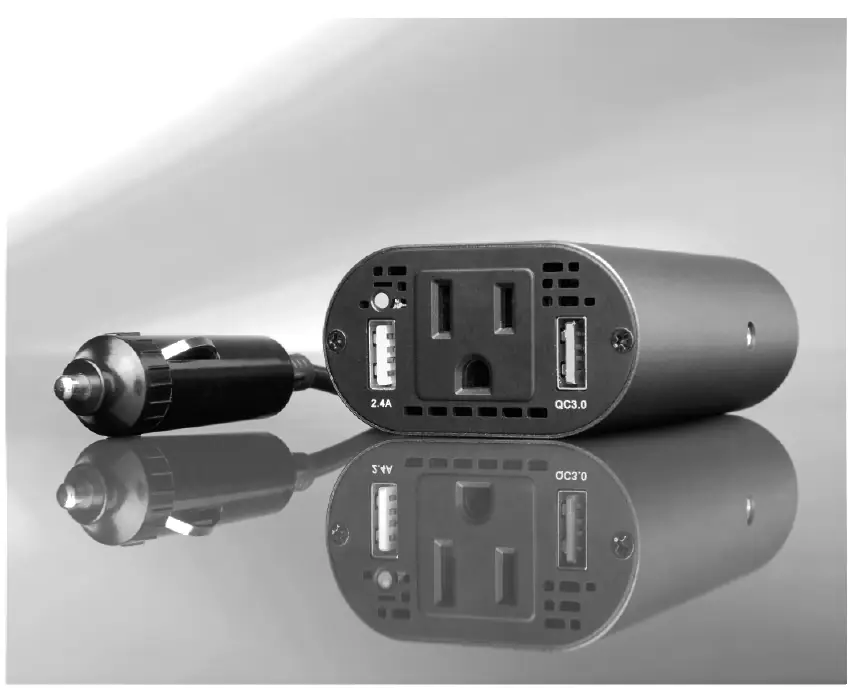

Das Gerät verfügt über ein robustes Aluminiumgehäuse, einen integrierten Lüfter, einen Ein-/Ausschalter sowie eine LED-Statusanzeige. Es bietet einen AC-Ausgang (110V), einen USB-Anschluss (5V/2.4A) und einen USB-Schnellladeanschluss (Quick Charge 3.0).
Inbetriebnahme
- Stecken Sie den Wechselrichter in den 12V-Zigarettenanzünder Ihres Fahrzeugs.
- Schalten Sie das Gerät ein.
- Die LED-Anzeige leuchtet kurz rot und wechselt dann zu blau (Standby-Modus).
- Schließen Sie Ihr elektrisches Gerät oder Mobilgerät an.
- Schalten Sie das Gerät nach Gebrauch aus und trennen Sie die Verbindung.
LED-Statusanzeigen
- Kein Licht: Keine Stromversorgung oder Gerät beschädigt.
- Dauerhaft blau: Standby oder in Betrieb.
- Dauerhaft rot: Automatische Sicherheitsabschaltung.
Sicherheitshinweise
- Nur für 12V DC-Systeme geeignet (nicht für 24V).
- Es ist normal, dass das Gerät während des Betriebs warm wird.
- Vermeiden Sie direktes Sonnenlicht oder die Nähe zu hitzeempfindlichen Materialien.
- Der Lüfter schaltet sich nur ein, wenn das Gerät heiß wird (ca. 38°C / 100°F).
Technische Daten
- Eingangsspannung: 12V DC
- Ausgangsleistung: 150W
- Ausgangsspannung: 110V AC ± 10%
- USB-Ausgang: 5V 2.4A und QC 3.0
- Schutzfunktionen: Überlast, Kurzschluss, Überspannung, Unterspannung, Überhitzung
Praktische Hilfe
Typische Probleme
Kein Licht
Prüfen Sie die Stromversorgung oder ob das Gerät beschädigt ist.
Rotes Licht leuchtet
Das Gerät hat eine automatische Sicherheitsabschaltung ausgelöst.
Gerät wird warm
Dies ist normal während des Betriebs.
Vor der Verwendung
- Stellen Sie sicher, dass Ihr Fahrzeug ein 12V-System verwendet (kein 24V).
- Prüfen Sie, ob die Leistung des angeschlossenen Geräts unter 120W liegt (empfohlen).
- Stellen Sie sicher, dass der Wechselrichter nicht in direktem Sonnenlicht oder in der Nähe von hitzeempfindlichen Materialien platziert ist.
Technische Daten in der Praxis
- Ausgangsleistung
- 150W (empfohlen unter 120W für beste Leistung).
- Eingangsspannung
- 12V DC (Zigarettenanzünder).
- Ausgangsspannung
- 110V AC (modifizierte Sinuswelle).
Abbildungen und Diagramme
- Das Diagramm zeigt den AC-Ausgang, die USB-Anschlüsse (5V/2.4A und QC3.0), den Ein-/Ausschalter, den Lüfter und den 12V-Eingangsstecker.
Modellkompatibilität
- Nur für 12V DC-Systeme geeignet.
- Nicht für 24V-Systeme verwenden.
