Bedienungsanleitung für Scosche INVERT 150 Wechselrichter

Erfahren Sie, wie Sie den Scosche INVERT 150 Wechselrichter sicher verwenden. Diese Anleitung enthält Informationen zur Inbetriebnahme, Fehlerbehebung, LED-Anzeigen und Sicherheitshinweisen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Scosche INVERT 150 ist ein Wechselrichter, der 12V-Gleichstrom in 110V-Wechselstrom umwandelt. Er verfügt über eine AC-Steckdose (max. 150W) sowie USB-C- und USB-A-Anschlüsse. S. 2

Wichtigste Schritte

Inbetriebnahme des Wechselrichters S. 3
Fehlerbehebung bei roter Schutzleuchte S. 4

Erste Inbetriebnahme

Stecken Sie den 12V-Stecker in eine funktionierende 12V-Steckdose. Die grüne LED leuchtet zur Bestätigung. S. 3

Probleme und Lösungen

Rote Schutzleuchte leuchtet

Trennen Sie alle Geräte, prüfen Sie die Last (max 150W) und testen Sie ggf. in einem anderen Fahrzeug.

S. 4

Kein Strom

Prüfen Sie die 12V-Steckdose und die Sicherung im Stecker des Wechselrichters.

S. 4

Wartung und Reset

Das Gerät setzt sich automatisch zurück, sobald die Bedingungen wieder normal sind. S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingang	12-15V DC, 20A	Erforderliche Eingangsspannung	S. 2
AC-Ausgang	110V, 60Hz, 150W	Maximale Ausgangsleistung	S. 2

Wo es im PDF steht

Lieferumfang und Spezifikationen S. 2
Bedienung und LED-Anzeigen S. 3
Fehlerbehebung S. 4
Sicherheitshinweise S. 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 4

Wichtige Informationen aus der Anleitung

Der Scosche INVERT 150 ist ein Wechselrichter für den Einsatz in Fahrzeugen mit 12V-Bordnetz. Er wandelt 12V-Gleichstrom in 110V-Wechselstrom um und bietet zusätzlich USB-Ladeanschlüsse. Beachten Sie, dass das Gerät eine maximale Dauerlast von 150W unterstützt. Es ist nicht für die Verwendung in Zigarettenanzünder-Buchsen geeignet.

Lieferumfang

150W Wechselrichter
12V-Stromkabel

Inbetriebnahme

Stellen Sie sicher, dass Ihre 12V-Steckdose ordnungsgemäß funktioniert. Stecken Sie das 12V-Stromkabel in die Steckdose, um den Wechselrichter einzuschalten. Eine grüne LED bestätigt, dass das Gerät betriebsbereit ist.

LED-Anzeigen und Schutzmodi

Die LED-Anzeige informiert über den Status des Geräts:

Grüne LED: Gerät ist eingeschaltet.
Rote LED: Gerät befindet sich im Schutzmodus.

Der Schutzmodus wird unter folgenden Bedingungen aktiviert:

Niedrige Eingangsspannung (unter 10-11V DC).
Hohe Eingangsspannung (über 15-16V DC).
Thermischer Schutz (interne Temperatur über 85°C).
Überlastschutz (Last über 166W oder USB-Strom über 5,6A).

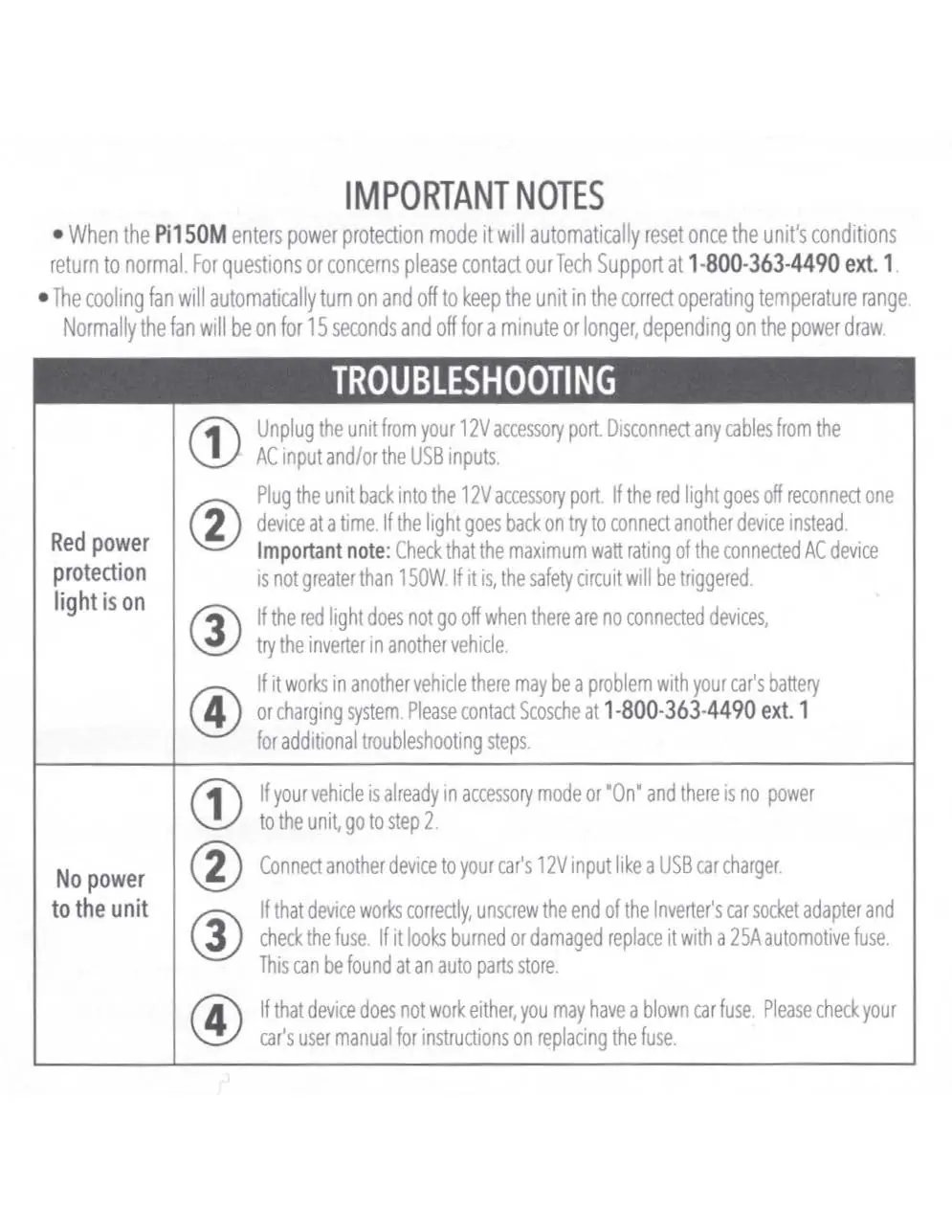

Fehlerbehebung

Bei Problemen mit dem Gerät beachten Sie folgende Schritte:

Rote Schutzleuchte leuchtet: Trennen Sie das Gerät von der 12V-Steckdose und entfernen Sie alle angeschlossenen Verbraucher. Prüfen Sie, ob die Last des AC-Geräts 150W nicht überschreitet. Versuchen Sie das Gerät in einem anderen Fahrzeug, um ein Problem mit der Batterie oder dem Ladesystem auszuschließen.
Kein Strom: Prüfen Sie, ob das Fahrzeug eingeschaltet ist. Wenn kein Strom fließt, schrauben Sie das Ende des 12V-Steckers ab und prüfen Sie die Sicherung. Ist diese durchgebrannt, ersetzen Sie sie durch eine 25A-Kfz-Sicherung.

Sicherheitshinweise

Nur für 12V-Steckdosen geeignet. Nicht in Zigarettenanzünder-Buchsen verwenden.
Keine Fremdkörper in die AC-Steckdose oder Lüftungsöffnungen einführen.
Nicht in der Nähe von brennbaren Materialien oder Gasen verwenden.
Gerät nicht öffnen; enthält keine vom Benutzer zu wartenden Teile.
Vor Feuchtigkeit schützen und nicht im Freien verwenden.
Lüftungsöffnungen nicht blockieren.

Praktische Hilfe

Typische Probleme

Rote Schutzleuchte leuchtet

Trennen Sie alle Geräte. Prüfen Sie, ob die Last 150W übersteigt. Testen Sie das Gerät in einem anderen Fahrzeug.

Kein Strom am Gerät

Prüfen Sie die 12V-Steckdose des Fahrzeugs und die 25A-Sicherung im Stecker des Wechselrichters.

Vor der Verwendung

Stellen Sie sicher, dass die 12V-Steckdose funktioniert.
Prüfen Sie, ob das angeschlossene Gerät maximal 150W verbraucht.
Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.
Verwenden Sie keine Zigarettenanzünder-Buchse.

Technische Daten in der Praxis

Eingangsspannung: 12-15V DC
USB-C Ausgang: 5V, 3.0A max.
USB-A Ausgang: 5V, 2.4A max.

Abbildungen und Diagramme

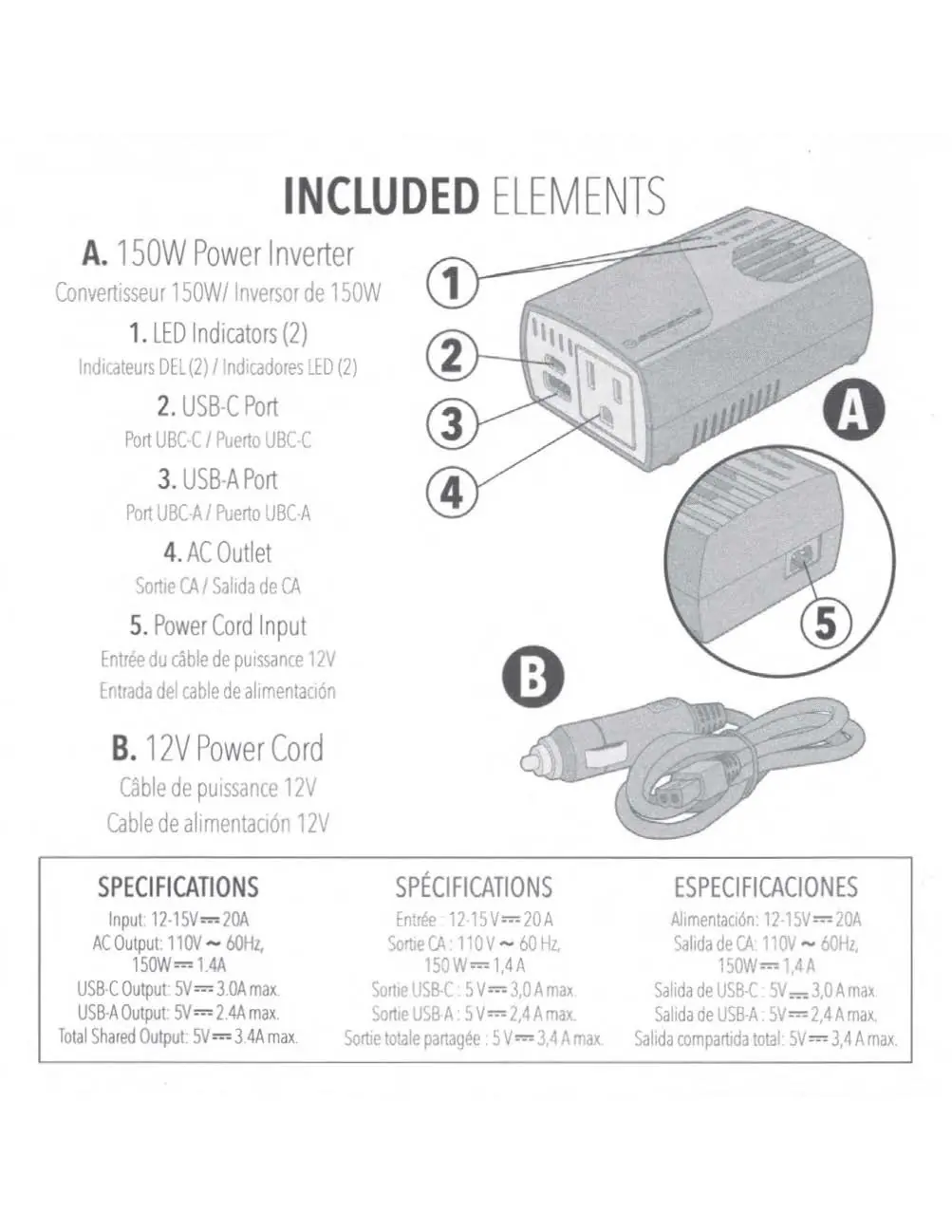

Das Diagramm zeigt die Komponenten: 1. LED-Anzeigen, 2. USB-C-Port, 3. USB-A-Port, 4. AC-Steckdose, 5. 12V-Stromeingang.

Modellkompatibilität

Nur für 12V-Steckdosen geeignet.
Nicht für Zigarettenanzünder-Buchsen geeignet.

Mehr anzeigen Weniger anzeigen
