Bedienungsanleitung für Trio TS-130 Serie HF-Transceiver
Schnelle Hilfe und Bedienungsanleitung für den Trio TS-130 HF-Transceiver. Erfahren Sie mehr über Funktionen, Frequenzbereiche, Zubehör und technische Daten der Modelle TS-130S, TS-130SE und TS-130V.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

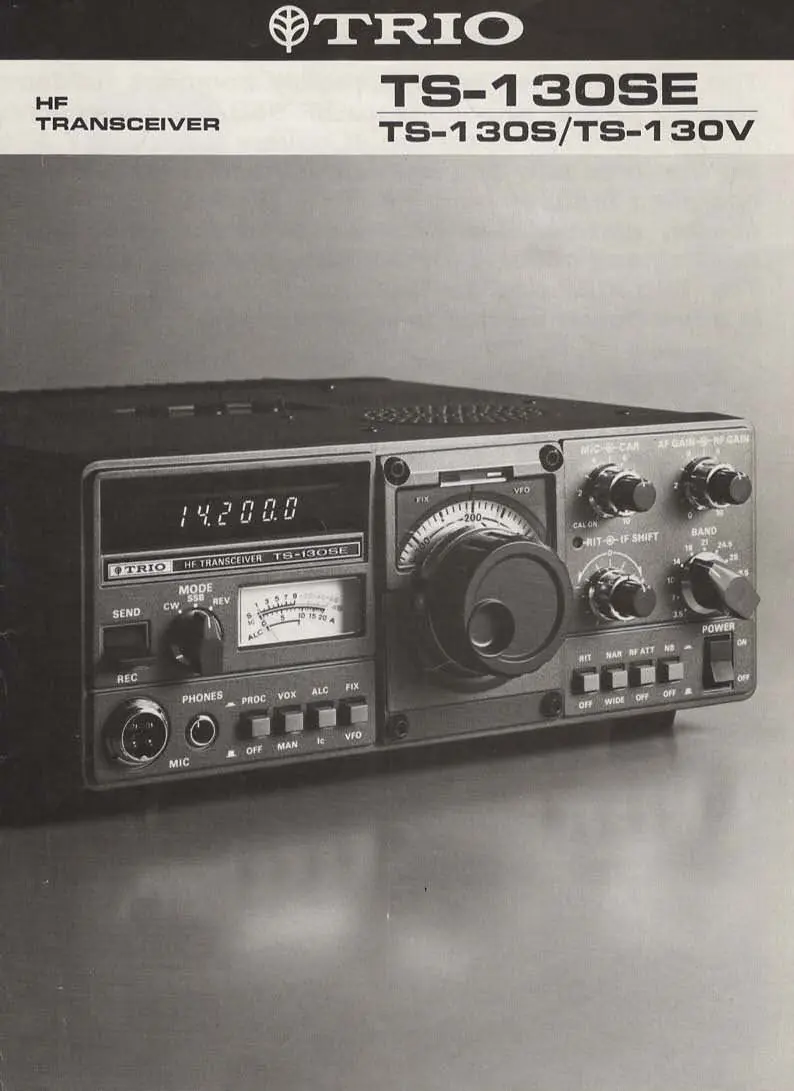

Die Trio TS-130 Serie umfasst kompakte HF-Transceiver für den mobilen und stationären Einsatz. Diese Geräte decken alle Amateurfunkbänder von 3.5 bis 29.7 MHz ab. Die Serie zeichnet sich durch eine digitale Frequenzanzeige, IF-Shift-Funktionen zur Störungsunterdrückung und eine robuste Bauweise aus. Bitte beachten Sie, dass die Modelle TS-130SE und TS-130S für hohe Leistung ausgelegt sind, während das Modell TS-130V als QRP-Version mit geringerer Leistung konzipiert ist.
Produktbeschreibung
Der Transceiver ist ein volltransistorisiertes Gerät (Solid-State). Er verfügt über ein digitales Display, das die Betriebsfrequenz auf 100 Hz genau anzeigt. Zur Verbesserung der Empfangsqualität bietet das Gerät ein IF-Shift-System, das das Durchlassband verschiebt, um störende Signale auszublenden. Ein eingebauter Sprachprozessor erhöht die durchschnittliche SSB-Ausgangsleistung.
Hauptfunktionen
- IF-Shift: Ermöglicht das Verschieben des Durchlassbandes zur Vermeidung von Interferenzen.
- VOX-Schaltung: Integrierte VOX-Funktion mit einstellbarer Verstärkung und Verzögerung für freihändigen Betrieb.
- Rauschunterdrückung (Noise Blanker): Effektive Filterung von Impulsstörungen wie Zündgeräuschen.
- Filteroptionen: Unterstützung für schmale/breite Filter (SSB/CW) zur Selektivitätsverbesserung.
- Schutzschaltung: Überwachung von VSWR und Temperatur zum Schutz der Endstufentransistoren.
Technische Daten
Die Geräte benötigen eine Stromversorgung von 13.8V DC. Der Frequenzbereich erstreckt sich über die Amateurfunkbänder von 80 bis 10 Metern. Die Ausgangsleistung variiert je nach Modell: Die TS-130SE/S-Modelle liefern 200W PEP/160W DC (80-15m) bzw. 160W PEP/140W DC (12-10m), während das TS-130V Modell 25W PEP/20W DC auf allen Bändern liefert.
Optionales Zubehör

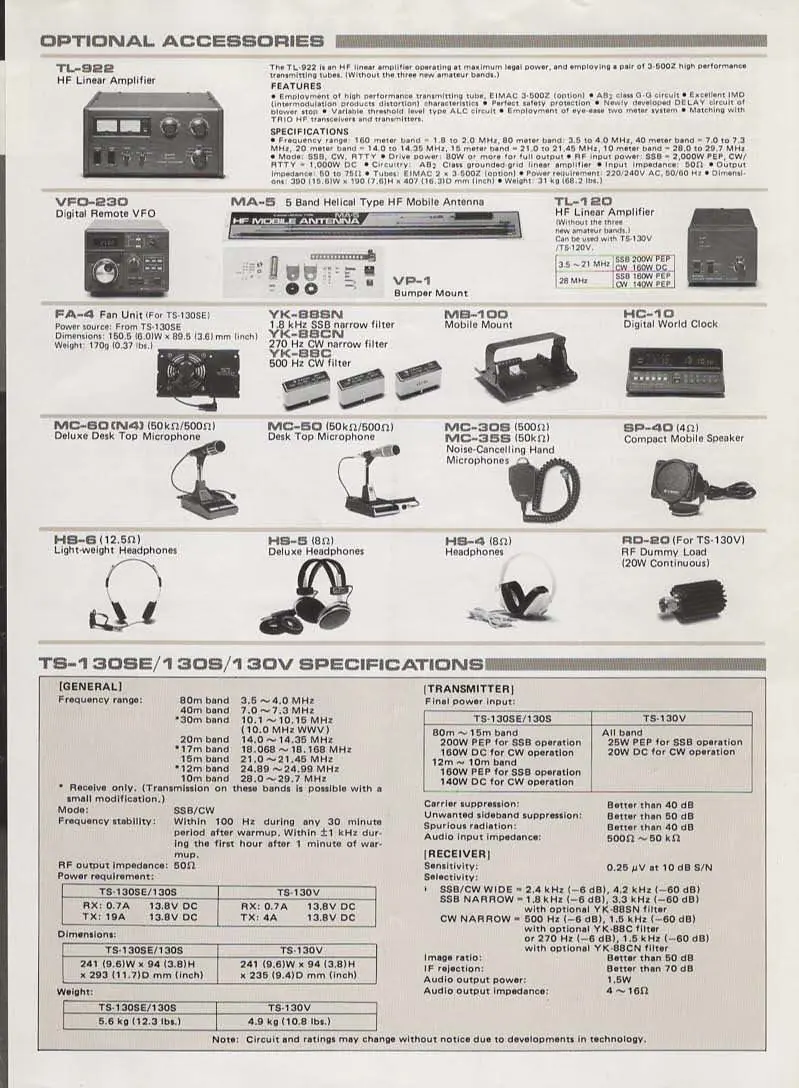

Für die TS-130 Serie ist diverses Zubehör erhältlich, darunter der digitale Frequenz-Controller DFC-230, der externe VFO-120, der Linearverstärker TL-922 sowie verschiedene Mikrofone (z.B. MC-60, MC-50) und Lautsprecher (SP-120). Ein Antennentuner (AT-130) ist ebenfalls für den mobilen oder stationären Betrieb verfügbar.
Praktische Hilfe
Typische Probleme
Interferenzen durch benachbarte Signale
Verwenden Sie das IF-Shift-System, um das Durchlassband von störenden Signalen wegzubewegen.
Überhitzung bei langen Sendebetriebszeiten
Das Gerät verfügt über eine Schutzschaltung. Bei TS-130SE kann ein optionaler Lüfter (FA-4) nachgerüstet werden, der sich automatisch aktiviert.
Vor der Verwendung
- Antenne für den Frequenzbereich 3.5 - 29.7 MHz anschließen.
- Stromversorgung (13.8V DC) sicherstellen.
- Mikrofon korrekt am Frontanschluss anschließen.
- Betriebsmodus (SSB/CW) entsprechend der Anwendung wählen.
- Sicherstellen, dass die Impedanz der Antenne/Last korrekt ist.
Technische Daten in der Praxis
- Frequenzbereich
- 3.5 bis 29.7 MHz, deckt alle Amateurfunkbänder ab.
- Ausgangsleistung (TS-130SE/S)
- 200W PEP / 160W DC (80-15m); 160W PEP / 140W DC (12-10m).
- Ausgangsleistung (TS-130V)
- 25W PEP / 20W DC auf allen Bändern.
- Betriebsspannung
- 13.8V DC für alle Modelle.
Abbildungen und Diagramme

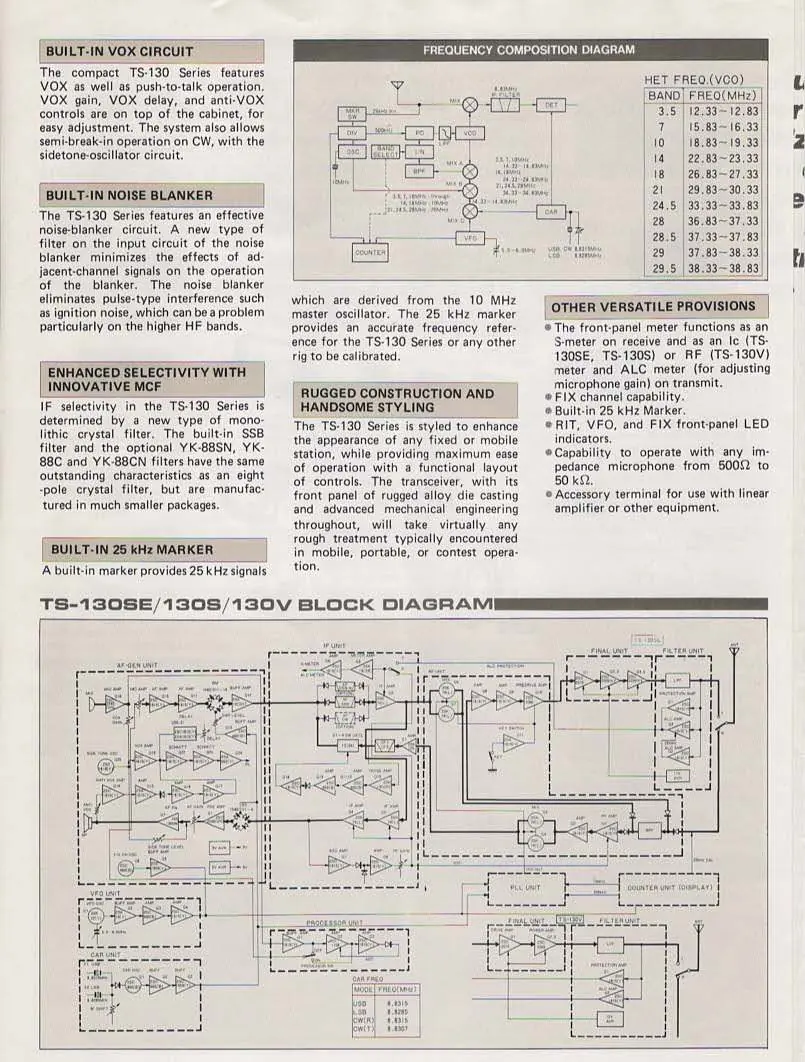

- Das Blockschaltbild zeigt den Signalfluss von der Antenne über die IF-Einheit bis zur Endstufe.
- Das Frequenzzusammensetzungsdiagramm zeigt die VCO-Frequenzen für jedes Band.
Modellkompatibilität
- Optionales Zubehör: DFC-230 (Digitaler Frequenz-Controller), VFO-120, TL-922 (Linearverstärker).
- Mikrofon-Impedanz: Kompatibel mit Mikrofonen von 500 Ohm bis 50 kOhm.
