Montageanleitung für TRIO Arino LED-Wandleuchte

Erfahren Sie, wie Sie die TRIO Arino LED-Wandleuchte sicher montieren und anschließen. Diese Anleitung enthält detaillierte Installationsschritte, technische Daten und Sicherheitshinweise für das Modell 2248101XX.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Montage und Inbetriebnahme der TRIO Arino LED-Wandleuchte. Vor Beginn der Arbeiten ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise aufmerksam zu lesen. Die Leuchte ist für den Innenbereich konzipiert und entspricht der Schutzklasse II (schutzisoliert).

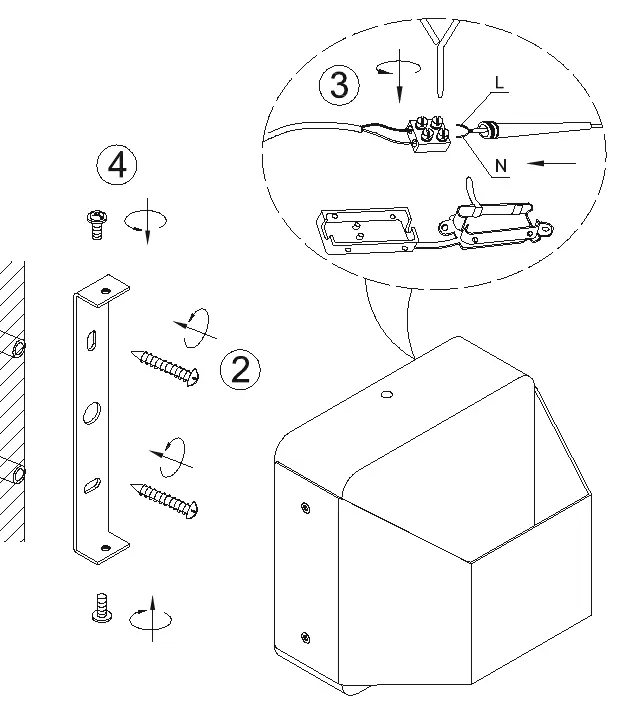

Montage der Wandleuchte

Vorbereitung: Bohren Sie die entsprechenden Löcher in die Wand und setzen Sie die Dübel ein.
Halterung befestigen: Schrauben Sie die Montagehalterung mit den beiliegenden Schrauben fest an die Wand.
Elektrischer Anschluss: Verbinden Sie die Stromkabel (L für Phase, N für Neutralleiter) mit der Lüsterklemme an der Leuchte. Achten Sie auf eine korrekte und sichere Verbindung.
Leuchte montieren: Setzen Sie das Gehäuse der Leuchte auf die Montagehalterung und sichern Sie es mit den seitlichen Schrauben.

Technische Daten

Spannung: 230V~50Hz
Leuchtmittel: 1x LED 4.3W
Schutzart: IP20

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht nach der Montage

Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist und ob die Kabel (L und N) korrekt und fest in der Lüsterklemme sitzen.

Vor der Verwendung

Schalten Sie vor Beginn der Montagearbeiten den Stromkreis spannungsfrei.
Prüfen Sie, ob das Montagematerial für den Untergrund geeignet ist.
Stellen Sie sicher, dass die Netzspannung 230V~50Hz beträgt.
Lesen Sie die Sicherheitshinweise vollständig durch.
