Bedienungsanleitung für Cobra 148GTL-DX 2-Wege-Mobilfunkgerät

Wichtige Informationen aus der Anleitung

Das Cobra 148GTL-DX ist ein fortschrittliches 120-Kanal-CB-Funkgerät, das AM, FM, SSB und CW unterstützt. Diese Anleitung enthält wichtige Anweisungen zur Installation, zur korrekten Abstimmung der Antenne (SWR) und zur Bedienung der verschiedenen Regler. Vor der Inbetriebnahme ist es entscheidend, die Stromversorgung (13,8V DC) und die Antennenverbindung sicherzustellen, um Schäden am Gerät zu vermeiden.

Installation und Montage

Das Gerät ist für den mobilen Einsatz konzipiert. Wählen Sie einen Montageort, der den Fahrer nicht behindert. Verwenden Sie die mitgelieferte Halterung für eine stabile Befestigung.

• Stromversorgung: Verbinden Sie das rote Kabel (mit Sicherung) mit einem 13,8V DC Anschluss (idealerweise über die Zündung geschaltet) und das schwarze Kabel mit einem guten Massepunkt am Fahrzeugchassis.
• Antennenanschluss: Verwenden Sie den SO239-Anschluss auf der Rückseite. Eine korrekt abgestimmte Antenne ist für die Sendeleistung und Reichweite entscheidend.
• Mikrofon: Montieren Sie die Mikrofonhalterung in Reichweite.

Antennenabstimmung und SWR

Eine korrekte SWR-Einstellung (Stehwellenverhältnis) ist für die Leistung und den Schutz des Senders unerlässlich.

1. Wählen Sie einen Kanal in der Mitte des Bandes (z.B. Kanal 21).
2. Stellen Sie den Schalter auf CAL, drücken Sie die PTT-Taste und justieren Sie den SWR CAL-Regler, bis der Zeiger auf der CAL-Markierung steht.
3. Schalten Sie auf SWR um und lesen Sie den Wert ab. Ein Wert von 1 ist ideal, Werte bis 3 sind akzeptabel.
4. Wiederholen Sie den Vorgang für Kanal 1 (Low Band) und Kanal 40 (Hi Band), um sicherzustellen, dass die Antenne über das gesamte Band abgestimmt ist.

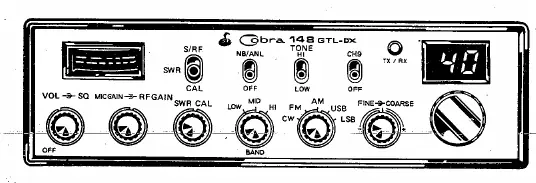

Bedienung des Funkgeräts

Das Gerät verfügt über zahlreiche Regler zur Signaloptimierung:

• VOL/SQ: Lautstärkeregelung und Rauschsperre (Squelch). Drehen Sie Squelch im Uhrzeigersinn, bis das Hintergrundrauschen verschwindet.
• RF Gain: Reduziert die Verstärkung bei starken Signalen.
• Mode-Schalter: Wählt zwischen AM, FM, USB, LSB und CW.
• Voice Lock: Ermöglicht die Feinabstimmung der Empfangsfrequenz, besonders wichtig bei SSB-Signalen.
• NB/ANL: Schaltet den Störbegrenzer ein, um Zündgeräusche zu reduzieren.

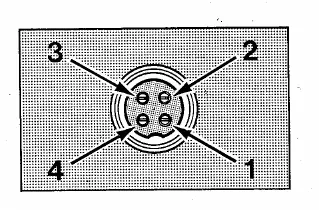

Mikrofonanschluss und Verkabelung

Das Gerät verwendet ein 4-adriges Mikrofonkabel. Bei der Verwendung alternativer Mikrofone ist die korrekte Belegung der Pins entscheidend:

• Pin 1: Audio-Abschirmung
• Pin 2: Audio-Leitung
• Pin 3: Sende-Steuerung (TX)
• Pin 4: Empfangs-Steuerung (RX)

Stellen Sie sicher, dass beim Löten keine Kurzschlüsse zwischen den Pins entstehen.

Wartung und Fehlerbehebung

Sollte das Gerät nicht wie erwartet funktionieren, überprüfen Sie zuerst die Antennenverbindung und die Stromversorgung. Bei Zündgeräuschen prüfen Sie die Masseverbindung des Fahrzeugs. Wenn SSB-Signale unverständlich klingen, stellen Sie sicher, dass der richtige Modus (USB/LSB) gewählt ist und nutzen Sie den Voice Lock Regler zur Feinabstimmung.
