Bedienungsanleitung LED-Deckenleuchte Trio Phoenix 120x30cm
Schnelle Hilfe zur Installation und Inbetriebnahme der Trio Phoenix LED-Deckenleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren und anschließen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung gilt für die LED-Deckenleuchte der Serie 6740112XX. Vor Beginn der Montagearbeiten müssen die Sicherheitshinweise aufmerksam gelesen werden. Das Produkt ist für den Innenbereich geeignet und entspricht der Schutzart IP20. Das Produkt enthält eine Lichtquelle der Energieeffizienzklasse F.
Montage und Installation

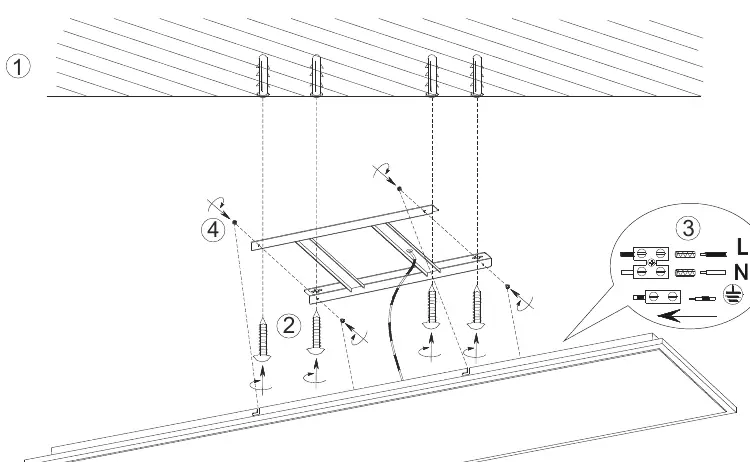

Die Montage erfolgt in mehreren Schritten:
- Bohren Sie die Löcher an der gewünschten Deckenposition.
- Setzen Sie die Dübel ein.
- Montieren Sie die Halterung an der Decke.
- Verbinden Sie die Leuchte mit dem Stromnetz gemäß dem Anschlussplan.
- Befestigen Sie die Leuchte sicher an der Halterung.
Elektrischer Anschluss
Der Anschluss muss durch eine Elektrofachkraft erfolgen. Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist. Die Verkabelung erfolgt wie folgt:
- L: Phase (schwarz oder braun)
- N: Neutralleiter (blau)
- Schutzleiter: Gelb-Grün
Technische Daten
- Spannung: 230V~50Hz
- Leistung: 31W LED
- Schutzart: IP20
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist und ob die Kabel (L, N, Schutzleiter) korrekt in der Lüsterklemme sitzen.
Vor der Verwendung
- Sicherungen ausschalten
- Spannungsfreiheit mit einem Spannungsprüfer kontrollieren
- Geeignetes Werkzeug für die Deckenmontage bereitlegen
- Tragfähigkeit der Decke prüfen
