LED-Deckenleuchte Trio Harper 115cm (622910532)

Schnelle Installationsanleitung für die Trio Harper LED-Deckenleuchte (622910532). Enthält wichtige Sicherheitshinweise, Montageschritte und technische Spezifikationen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält grundlegende Sicherheits- und Installationshinweise für die Trio Harper LED-Deckenleuchte (Modell 622910532). Vor Beginn der Arbeiten ist die Stromzufuhr zwingend zu unterbrechen, um elektrische Gefahren zu vermeiden.

Sicherheitshinweise

Lesen Sie vor der Montage die Sicherheitshinweise aufmerksam durch. Die Installation darf nur unter Beachtung der geltenden Sicherheitsvorschriften erfolgen. Stellen Sie sicher, dass die Decke für das Gewicht der Leuchte geeignet ist.

Montage und Installation

Die Montage erfolgt in vier wesentlichen Schritten:

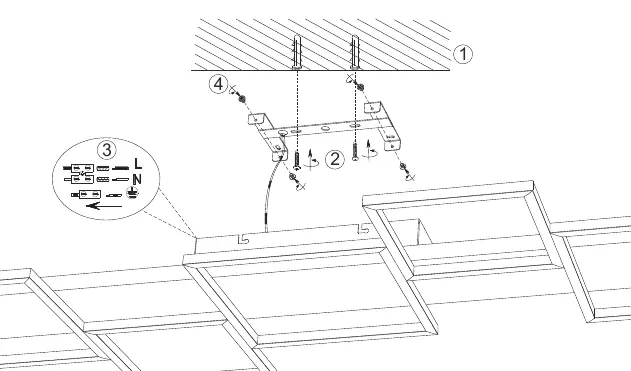

Installationsdiagramm: Montage der Halterung und elektrischer Anschluss

Vorbereitung: Prüfen Sie den Montageort und stellen Sie sicher, dass die Stromzufuhr abgeschaltet ist.
Halterung: Befestigen Sie die Montagehalterung sicher an der Decke.
Elektrischer Anschluss: Verbinden Sie die Stromkabel (L und N) gemäß dem beiliegenden Schaltplan.
Endmontage: Setzen Sie die Leuchte auf die Halterung und sichern Sie diese gemäß der Abbildung.

Technische Daten

Spannung: 230V~50Hz
Leistung: 42W LED
Schutzart: IP20 (Schutz gegen feste Fremdkörper, nicht wassergeschützt)
Energieeffizienzklasse: E

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht nach der Installation

Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist und ob die Kabel (L und N) korrekt und fest in der Anschlussklemme sitzen.

Vor der Verwendung

Sicherungen ausschalten
Spannungsfreiheit mit einem Spannungsprüfer kontrollieren
Montageort auf Tragfähigkeit prüfen
Alle benötigten Werkzeuge bereitlegen
