Montageanleitung für Tribesigns 2-Tier Bar Unit
Detaillierte Montageanleitung für den Tribesigns 2-Tier Bar Unit. Erfahren Sie, wie Sie den Bartisch Schritt für Schritt aufbauen, welche Werkzeuge benötigt werden und wie Sie die Verbindungen korrekt montieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den schrittweisen Aufbau des Tribesigns 2-Tier Bar Unit. Wichtig ist die Verwendung von Handwerkzeugen und einer weichen Unterlage, um Schäden zu vermeiden. S. 1, 3
Wichtigste Schritte
- Montage der Exzenterverbinder S. 7
Probleme und Lösungen
Beschädigte oder fehlende Teile
Kontaktieren Sie den Hersteller für kostenlosen Ersatz.
S. 2, 4Wo es im PDF steht
- Teileliste S. 5
- Hardwareliste S. 6
- Montageschritte S. 8, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung führt Sie durch den Aufbau des Tribesigns 2-Tier Bar Unit. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Überprüfen Sie vorab die Vollständigkeit aller Teile anhand der beiliegenden Teileliste.
Vorbereitung und Werkzeuge
- Untergrund: Montieren Sie das Möbelstück auf einer weichen, glatten Oberfläche (z. B. einem Teppich), um Kratzer zu vermeiden.
- Werkzeuge: Es wird dringend empfohlen, Handwerkzeuge zu verwenden. Falls ein Elektroschrauber genutzt wird, reduzieren Sie Leistung und Drehmoment, um Schäden am Material zu vermeiden.
- Vorsicht: Ziehen Sie Schrauben erst dann vollständig fest, wenn alle Teile korrekt positioniert sind, um eine Fehlstellung zu vermeiden.
Montage der Exzenterverbinder (Cams and Pins)
Die Stabilität des Tisches hängt von der korrekten Montage der Exzenterverbinder ab:
- Setzen Sie den Kunststoffdübel in das Montageloch ein. Falls dies schwergängig ist, lösen Sie die Schraube leicht gegen den Uhrzeigersinn, setzen Sie den Dübel ein und ziehen Sie die Schraube wieder fest.
- Setzen Sie die Exzenterverbinder (Cams) so ein, dass sie mit den Sperrstiften (Pins) ausgerichtet sind.
- Drehen Sie den Kopf des Exzenterverbinders mit einem Schraubendreher im Uhrzeigersinn, bis er fest sitzt.
Schritt-für-Schritt-Montage
Die Montage erfolgt in 20 Schritten:
- Schritte 1-4: Vorbereitung der Hauptplatten und Einsetzen der Hardware (Dübel und Exzenterstifte).
- Schritte 5-16: Zusammenbau des Grundrahmens, der Regalböden und der Seitenwände. Achten Sie auf die korrekte Ausrichtung der Teile gemäß den Abbildungen.
- Schritte 17-19: Montage der Stützstreben und der Fußstütze.
- Schritt 20: Anbringen der Bodenschoner (I) an den Füßen des Tisches.
Sollten Teile beschädigt sein oder fehlen, kontaktieren Sie den Hersteller für einen kostenlosen Ersatz.
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Einsetzen der Kunststoffdübel
Lösen Sie die Schraube gegen den Uhrzeigersinn oder entfernen Sie sie vollständig, setzen Sie den Dübel ein und ziehen Sie die Schraube dann wieder fest.
Teile passen nicht zusammen
Überprüfen Sie die Ausrichtung der Exzenterverbinder (Cams) und stellen Sie sicher, dass die Schrauben nicht zu fest angezogen wurden, um eine Fehlstellung zu vermeiden.
Vor der Verwendung
- Überprüfen Sie die Teileliste auf Vollständigkeit.
- Bereiten Sie eine weiche Unterlage (z. B. Teppich) vor, um Kratzer zu vermeiden.
- Verwenden Sie Handwerkzeuge statt Elektroschrauber.

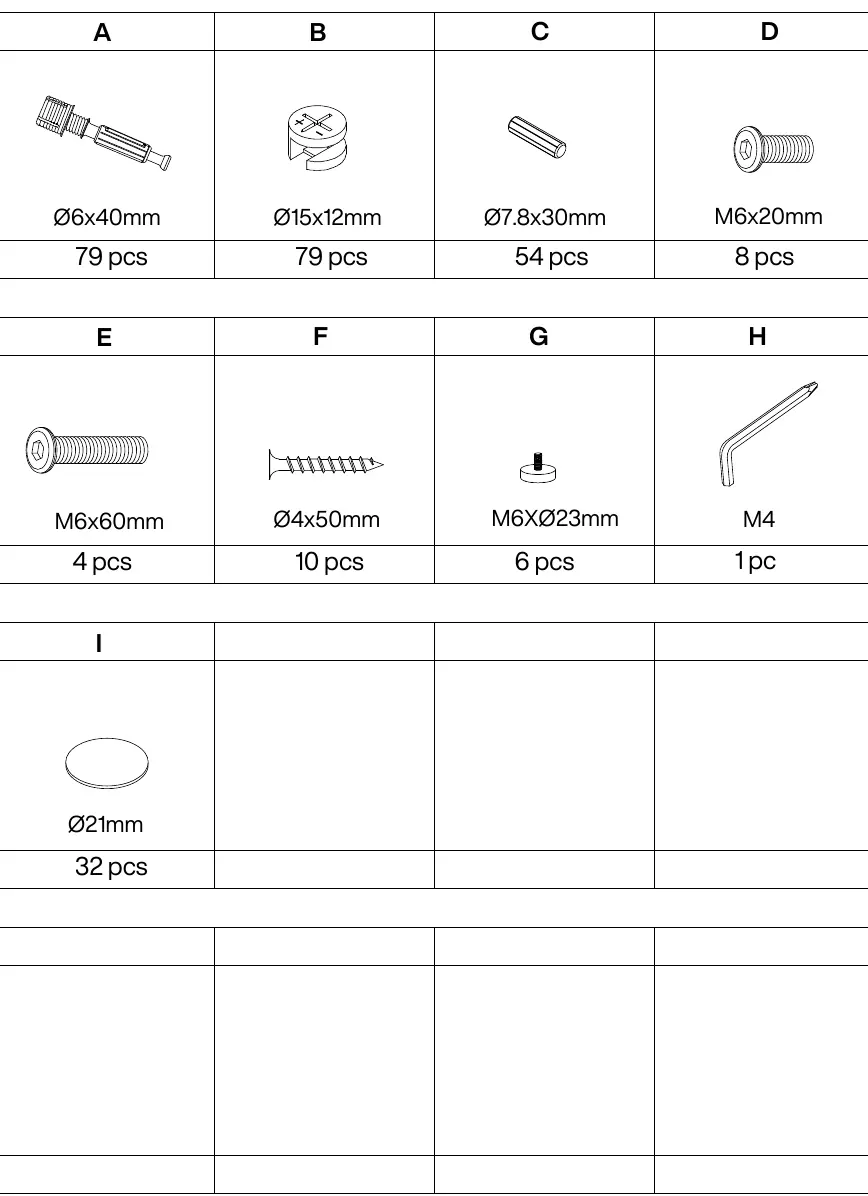

- Sortieren Sie die Hardware (A-I) vor Beginn.
- Achten Sie auf die korrekte Ausrichtung der Löcher bei der Montage.
Abbildungen und Diagramme

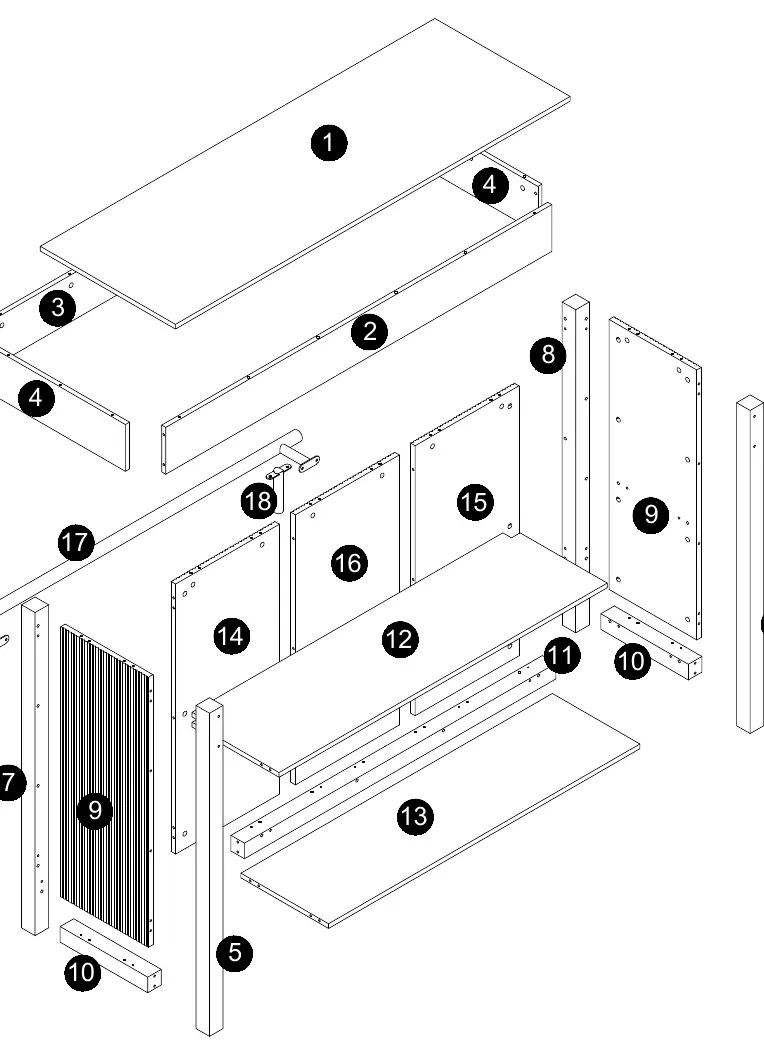

- Die Explosionszeichnung auf Seite 4 zeigt die Anordnung aller Bauteile.
- Seite 7 erklärt detailliert die korrekte Montage der Exzenterverbinder (Cams und Pins).
