Montageanleitung für Esstisch Coaster Fine Furniture 193951BLK
Detaillierte Montageanleitung für den Esstisch Coaster Fine Furniture 193951BLK. Diese Anleitung führt Sie in 6 Schritten durch den Aufbau und enthält eine vollständige Liste der benötigten Teile und Hardware.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Montage des Esstisches 193951BLK erfolgt in 6 Schritten und dauert etwa 20 Minuten. Stellen Sie sicher, dass alle Teile vor Beginn vorhanden sind. S. 2, 3, 4, 5
Wichtigste Schritte
- Vorbereitung: Hardware sortieren und Vollständigkeit prüfen. S. 2
- Montage: Befolgen Sie die Schritte 1 bis 6 in der angegebenen Reihenfolge. S. 3, 4, 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montagezeit | 20 Minuten | Geschätzte Zeit für den Aufbau | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Teile- und Hardwareliste S. 2
- Montageschritte 1-2 S. 3
- Montageschritte 3-4 S. 4
- Montageschritte 5-6 S. 5
- Abmessungen S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der Montage des Esstisches 193951BLK. Die geschätzte Montagezeit beträgt ca. 20 Minuten. Bitte beachten Sie, dass dieses Produkt ausschließlich für den privaten Gebrauch im Haushalt bestimmt ist und nicht für gewerbliche Einrichtungen vorgesehen ist. Versuchen Sie nicht, beschädigte oder defekte Teile selbst zu reparieren oder zu modifizieren; kontaktieren Sie in diesem Fall sofort den Händler.
Teileidentifikation
- A: Tischplatte (1 Stk.)
- B: Tischbein (2 Stk.)
- C: Montageleiste (2 Stk.)
- D: Querstrebe (1 Stk.)
Hardware-Identifikation
- 1: Inbusschlüssel (M4 x 63MM) - 1 Stk.
- 2: Lange Sechskantschraube (M7 x 50MM) - 4 Stk.
- 3: Kurze Sechskantschraube (M7 x 35MM) - 8 Stk.
- 4: Schraube (M6 x 30MM) - 10 Stk.
- 5: Federring (1/4") - 10 Stk.
- 6: Unterlegscheibe (M6 x 13MM) - 10 Stk.
- 7: Holzdübel (M10 x 30MM) - 2 Stk.
- 8: Holzstopfen (Ø14.5 x 9MM) - 4 Stk.
- 9: Nivellierer (M6 x 14.8MM) - 4 Stk.
Montageanleitung
Schritt 1
Setzen Sie die Holzdübel (7) in die Enden der Querstrebe (D) ein.
Schritt 2

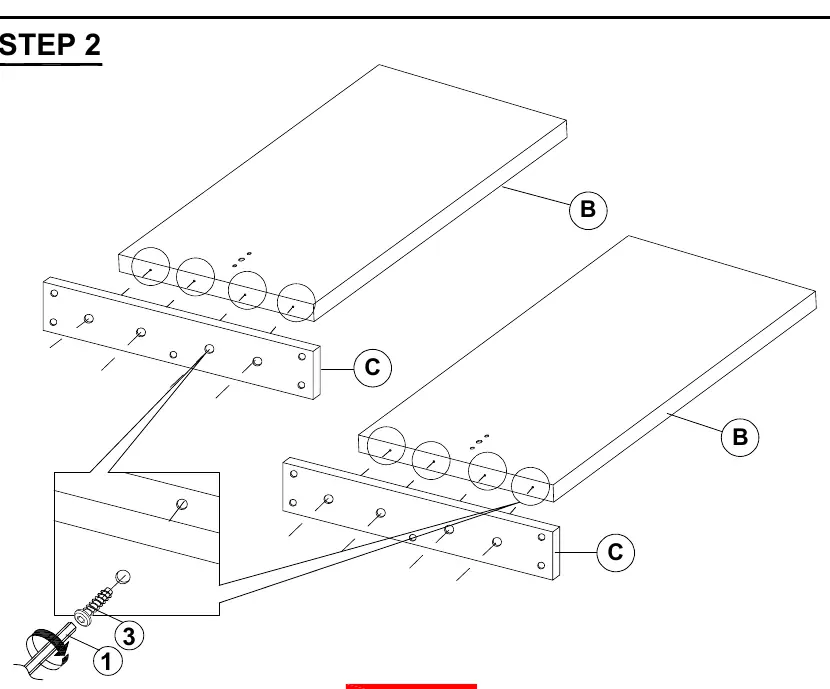

Verbinden Sie die Tischbeine (B) mit den Montageleisten (C) unter Verwendung der kurzen Sechskantschrauben (3) und des Inbusschlüssels (1).
Schritt 3

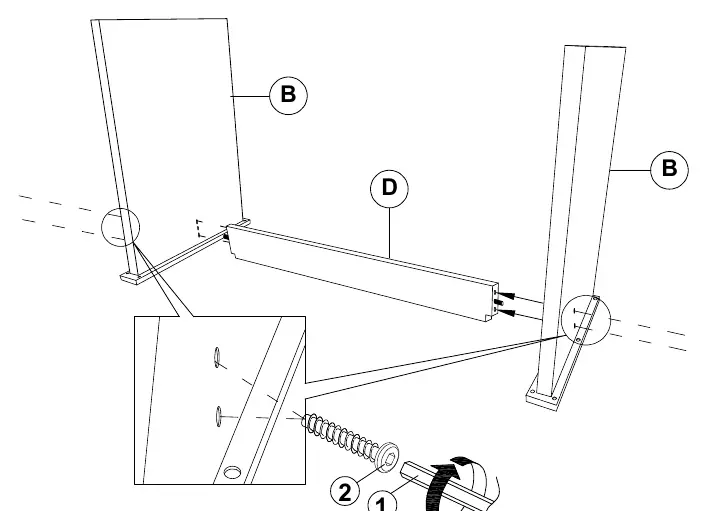

Befestigen Sie die Querstrebe (D) zwischen den beiden Tischbeinen (B) unter Verwendung der langen Sechskantschrauben (2) und des Inbusschlüssels (1).
Schritt 4

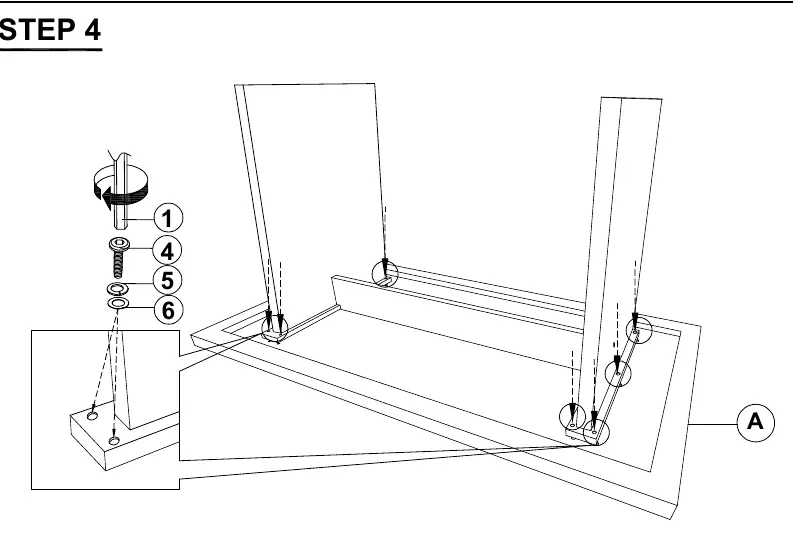

Platzieren Sie die Tischplatte (A) umgedreht auf einer weichen Unterlage. Montieren Sie die zuvor zusammengebaute Basis an der Tischplatte (A) unter Verwendung der Schrauben (4), Federringe (5) und Unterlegscheiben (6).
Schritt 5

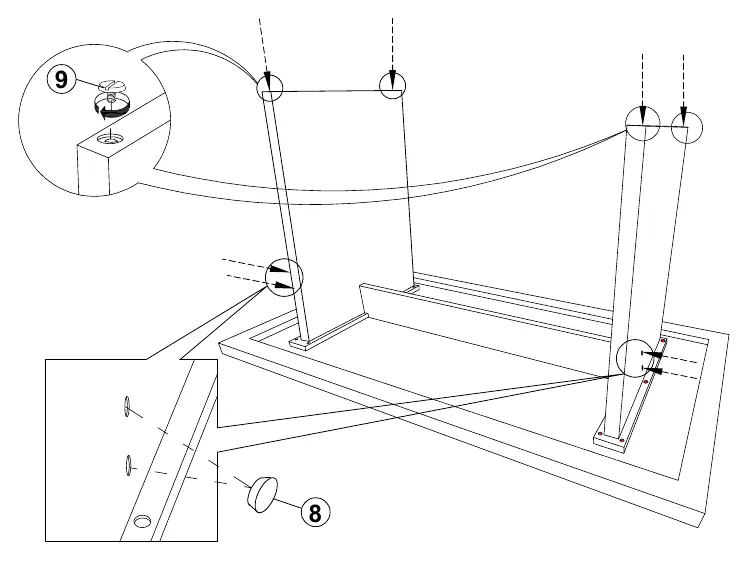

Setzen Sie die Nivellierer (9) in die Unterseite der Tischbeine ein und decken Sie die Schraubenlöcher mit den Holzstopfen (8) ab.
Schritt 6
Die Montage ist abgeschlossen. Drehen Sie den Tisch vorsichtig um.
Abmessungen

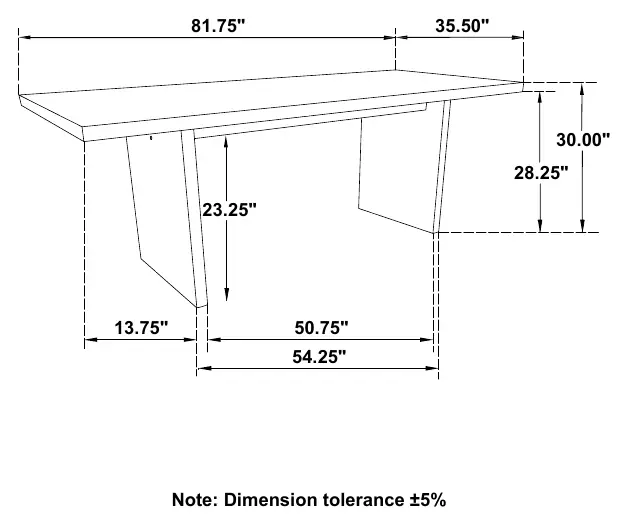

Der Tisch hat eine Länge von ca. 81.75 Zoll und eine Breite von ca. 35.50 Zoll. Die Höhe beträgt ca. 30.00 Zoll. Beachten Sie eine Dimensionstoleranz von ±5%.
Praktische Hilfe
Typische Probleme
Teile sind beschädigt oder defekt
Versuchen Sie nicht, die Teile zu reparieren oder zu modifizieren. Kontaktieren Sie sofort den Händler.
Vor der Verwendung
- Hardware aus der Verpackung nehmen und nach Größe sortieren.
- Vollständigkeit aller Teile und Hardware vor Beginn prüfen.
- Montage in der nummerierten Reihenfolge durchführen, um einen schnellen und einfachen Aufbau zu gewährleisten.
Technische Daten in der Praxis
- Verwendungszweck
- Nur für den privaten Gebrauch im Haushalt bestimmt.
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben (A-D) für Möbelteile und Zahlen (1-9) für Hardware, um die Zuordnung in den Schritten zu erleichtern.
Modellkompatibilität
- Nicht für gewerbliche Einrichtungen geeignet.
