Dieses Dokument enthält die Aufbauanleitung für den Invicta Interior Tisch (Artikel-Nr. 44232 und verwandte Modelle). Es führt Sie durch die Identifikation der Bauteile bis hin zur vollständigen Montage.
Bauteile
- A: Tischplatte (1x)
- B: Tischbeine (4x)
- C: Rahmen-Seitenteile (2x)
- D: Rahmen-Querteile (2x)
- E: Schrauben M8*16 (28x)
- F: Unterlegscheiben M8*16 (28x)
- G: Inbusschlüssel (1x)
Montage

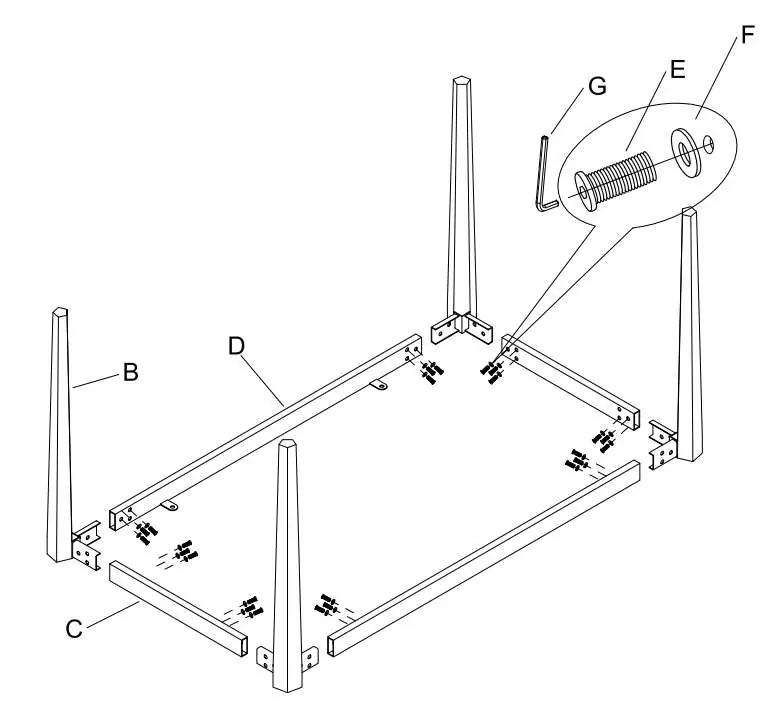

Schritt 1: Verbinden Sie die Tischbeine (B) mit den Rahmen-Seitenteilen (C) und Querteilen (D). Verwenden Sie dazu die Schrauben (E) und Unterlegscheiben (F). Ziehen Sie die Verbindungen mit dem Inbusschlüssel (G) fest.
Schritt 2: Platzieren Sie die Tischplatte (A) auf dem montierten Rahmen und befestigen Sie diese ebenfalls mit den Schrauben (E) und Unterlegscheiben (F).
Schritt 3: Überprüfen Sie alle Verbindungen auf festen Sitz, bevor Sie den Tisch vollständig aufstellen.
Kundenservice und Reklamation
Sollte der Artikel beschädigt sein oder Teile fehlen, wenden Sie sich bitte direkt an Ihren Händler. Für eine schnelle Bearbeitung werden folgende Informationen benötigt:
- Fotos der beschädigten Stelle.
- Fotos der Verpackungsaufschrift zur Identifikation.
- Fotos der Verpackung, falls diese beschädigt ist.
Praktische Hilfe
Typische Probleme
Kontaktieren Sie den Händler, senden Sie Fotos der beschädigten Stelle, der Verpackungsaufschrift und der Verpackung.
Vor der Verwendung
- Prüfen Sie alle Bauteile auf Vollständigkeit gemäß Liste.
- Stellen Sie sicher, dass Sie alle Schrauben (E) und Unterlegscheiben (F) haben.
- Verwenden Sie den mitgelieferten Inbusschlüssel (G).
