Montageanleitung für Tisch ELIAN 16340044/01
Schnellstartanleitung für die Montage und Bedienung des Tisches ELIAN 16340044/01. Enthält Informationen zur Teileliste, zum Zusammenbau der Tischbeine und zur Nutzung der Ausziehfunktion.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und Bedienung des Tisches ELIAN (Modell 16340044/01). Die maximale Belastung beträgt 60 kg. S. 1
Wichtigste Schritte
- Montage der Tischbeine S. 2
- Bedienung der Ausziehfunktion S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Belastung | 60 kg | Maximale Tragfähigkeit des Tisches | S. 1 |
Wo es im PDF steht
- Teileliste und Sicherheitshinweise S. 1
- Montageanleitung S. 2
- Bedienung der Ausziehfunktion S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der Montage und Bedienung des Tisches ELIAN (Modell 16340044/01). Bitte beachten Sie die maximale Belastungsgrenze von 60 kg. Es ist untersagt, sich auf den Tisch zu setzen oder darauf zu stehen, um Verletzungen und Schäden am Produkt zu vermeiden.
Lieferumfang und Vorbereitung
Stellen Sie vor Beginn der Montage sicher, dass alle Teile vollständig sind:
- Tischplatte
- Tischbeine
- Montagewinkel
- Schrauben (M8x16mm und M6x16mm)
- Unterlegscheiben (M8)
- Inbusschlüssel

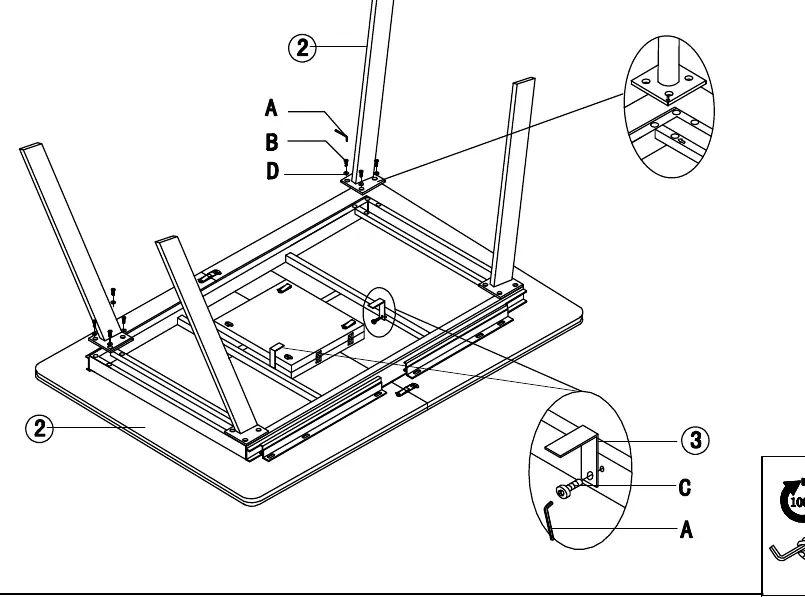

Montage des Tisches
Die Montage sollte auf einer ebenen Fläche erfolgen, um Kratzer zu vermeiden. Gehen Sie wie folgt vor:
- Legen Sie die Tischplatte mit der Oberseite nach unten auf eine weiche Unterlage.
- Positionieren Sie die Tischbeine an den vorgesehenen Ecken.
- Befestigen Sie die Beine mithilfe der Schrauben und Unterlegscheiben.
- Montieren Sie die Montagewinkel an den entsprechenden Stellen unter der Tischplatte.
- Ziehen Sie alle Schrauben mit dem beiliegenden Inbusschlüssel fest an.

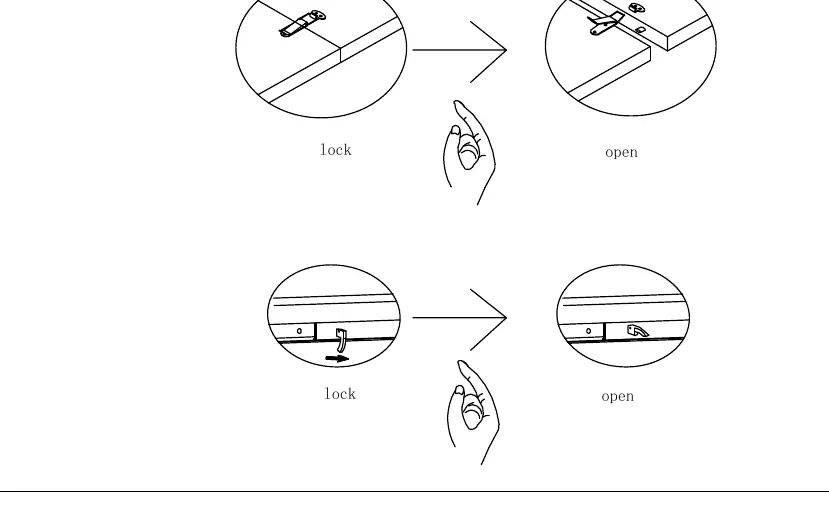

Bedienung der Ausziehfunktion
Der Tisch verfügt über eine Ausziehfunktion, um die Tischfläche zu vergrößern:
- Entriegeln: Lösen Sie die Verriegelungsmechanismen unter der Tischplatte.
- Ausziehen: Ziehen Sie die Tischhälften auseinander.
- Erweitern: Klappen Sie die innenliegende Erweiterungsplatte hoch und positionieren Sie diese in der Mitte.
- Sichern: Schließen Sie die Tischhälften wieder und verriegeln Sie den Tisch, um die Stabilität zu gewährleisten.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Tisch wackelt nach der Montage
Überprüfen Sie, ob alle Schrauben an den Tischbeinen fest angezogen sind und ob der Boden eben ist.
Ausziehmechanismus klemmt
Stellen Sie sicher, dass die Verriegelungen vollständig gelöst sind, bevor Sie versuchen, den Tisch auszuziehen.
Vor der Verwendung
- Prüfen Sie alle Teile auf Vollständigkeit gemäß der Teileliste.
- Verwenden Sie eine weiche Unterlage für die Montage, um die Tischoberfläche zu schützen.
- Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
- Überprüfen Sie die Stabilität des Tisches vor der ersten Nutzung.
Technische Daten in der Praxis
- Maximale Belastung
- 60 kg. Überschreiten Sie dieses Gewicht nicht, um Schäden zu vermeiden.
Abbildungen und Diagramme
- Die Anleitung verwendet Piktogramme für die Montage. Achten Sie auf die Symbole für das Anziehen der Schrauben (100% festziehen).
- Die Symbole 'lock' und 'open' zeigen die Position der Verriegelungshebel unter der Tischplatte.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
