Montageanleitung für Tribesigns 2-Drawer Nachttisch
Detaillierte Montageanleitung für den Tribesigns 2-Drawer Nachttisch. Diese Anleitung enthält eine vollständige Teileliste, Schritt-für-Schritt-Anweisungen für den Zusammenbau und wichtige Hinweise zur korrekten Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Zusammenbau des Tribesigns 2-Drawer Nachttisches. Wichtig: Ziehen Sie die Schrauben während der Montage nicht sofort fest, um Korrekturen zu ermöglichen. S. 1, 2
Wichtigste Schritte
- Montage des Rahmens und der Beine S. 1
- Zusammenbau der Schubladen S. 2
Probleme und Lösungen
Teile passen nicht zusammen
Lösen Sie die Schrauben leicht, richten Sie die Teile neu aus und ziehen Sie sie erst nach der vollständigen Montage fest.
S. 1Wo es im PDF steht

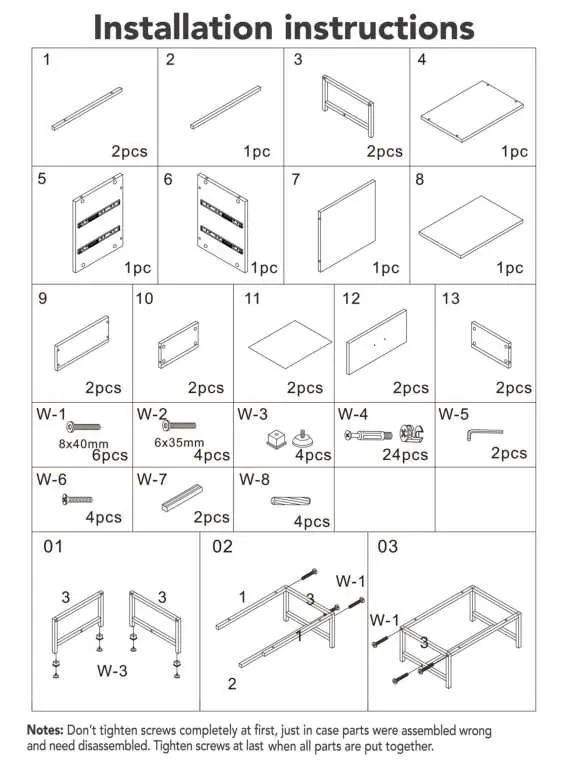

- Teileliste und erste Montageschritte S. 1

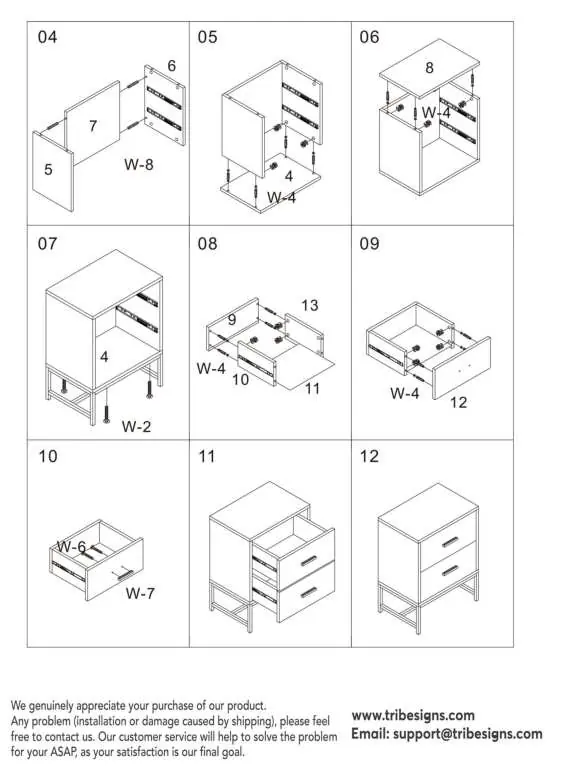

- Montageschritte für Korpus und Schubladen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit dem Zusammenbau beginnen. Wichtiger Hinweis: Ziehen Sie die Schrauben während der Montage nicht sofort vollständig fest. Dies ermöglicht es Ihnen, die Teile bei Bedarf neu auszurichten, falls sie falsch montiert wurden. Ziehen Sie alle Schrauben erst fest, wenn das gesamte Möbelstück zusammengebaut ist.
Teileliste
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- Holzteile: 13 verschiedene Paneele (nummeriert 1-13).
- Beschläge: W-1 (Schrauben 8x40mm), W-2 (Schrauben 6x35mm), W-3 (Füße), W-4 (Exzenterverbinder), W-5 (Inbusschlüssel), W-6 (Schrauben), W-7 (Schubladengriffe), W-8 (Holzdübel).
Montageanleitung
Der Zusammenbau erfolgt in 12 Schritten:
- Schritte 01-03: Montage des Grundrahmens und der Beine. Verbinden Sie die Rahmenteile mit den Schrauben W-1 und den Füßen W-3.
- Schritte 04-07: Aufbau des Korpus. Verbinden Sie die Seitenwände (5, 6, 7) und die Bodenplatte (4) mit den Exzenterverbindern W-4 und Holzdübeln W-8. Setzen Sie die Deckplatte (8) auf.
- Schritte 08-10: Zusammenbau der Schubladen. Verbinden Sie die Schubladenteile (9, 10, 11, 12, 13) mit den Verbindern W-4 und befestigen Sie die Griffe W-7 mit den Schrauben W-6.
- Schritte 11-12: Einsetzen der Schubladen in den Korpus und Abschluss der Montage.
Kundendienst
Bei Problemen mit der Installation oder Transportschäden wenden Sie sich bitte an den Kundendienst unter [email protected] oder besuchen Sie www.tribesigns.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Teile passen nicht zusammen oder wackeln
Lösen Sie die Schrauben leicht, richten Sie die Teile neu aus und ziehen Sie sie erst nach der vollständigen Montage fest.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Liste auf Vollständigkeit.
- Stellen Sie sicher, dass Sie einen ebenen Untergrund für die Montage haben.
- Verwenden Sie das mitgelieferte Werkzeug (W-5).
- Sortieren Sie die Schrauben und Beschläge vorab.
Abbildungen und Diagramme
- Schritte 01-03: Montage des Untergestells.
- Schritte 04-07: Aufbau des Hauptkorpus.
- Schritte 08-10: Montage der Schubladen.
- Schritte 11-12: Finale Montage der Schubladen in den Korpus.
