Bedienungsanleitung für Bosch GDR 120-LI / GDS 120-LI Akku-Schlagschrauber
Schnellstartanleitung und Bedienungshinweise für den Bosch GDR 120-LI und GDS 120-LI Akku-Schlagschrauber. Erfahren Sie alles über Montage, Werkzeugwechsel, Betrieb und Sicherheit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Akku-Schlagschrauber Bosch GDR 120-LI und GDS 120-LI. Sie enthält wichtige Sicherheits- und Betriebshinweise für den korrekten Einsatz der Geräte. Stellen Sie sicher, dass der Akku vor der ersten Verwendung vollständig geladen ist.
Produktbeschreibung und Komponenten

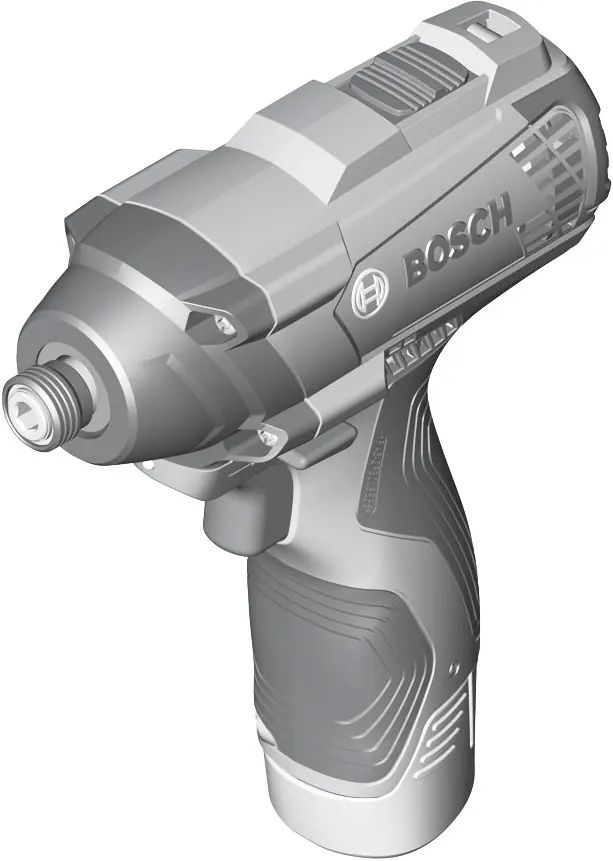

Die Geräte verfügen über folgende Hauptkomponenten:
- 1: Werkzeugaufnahme
- 2: Verriegelungshülse
- 3: Gangwahlschalter
- 5: Akku-Entriegelungstaste
- 6: Akku
- 7: Drehrichtungsumschalter
- 8: Ein-/Ausschalter
- 9: PowerLight (Arbeitsleuchte)
- 10: Handgriff (isolierte Grifffläche)
Montage und Werkzeugwechsel
Akku entnehmen: Drücken Sie die Entriegelungstasten (5) und ziehen Sie den Akku (6) nach unten aus dem Gerät.
Werkzeugwechsel (GDR 120-LI): Ziehen Sie die Verriegelungshülse (2) nach vorne, führen Sie das Einsatzwerkzeug in die Aufnahme (1) ein und lassen Sie die Hülse wieder los.
Werkzeugwechsel (GDS 120-LI): Schieben Sie das Einsatzwerkzeug (14) auf den Vierkant der Werkzeugaufnahme (1).
Inbetriebnahme und Bedienung
Drehrichtung einstellen: Nutzen Sie den Drehrichtungsumschalter (7). Mittelstellung schützt vor unbeabsichtigtem Einschalten.
Gangwahl: Betätigen Sie den Gangwahlschalter (3) nur bei Stillstand des Geräts. Gang I für Schraubarbeiten oder große Durchmesser, Gang II für kleine Durchmesser.
Ein-/Ausschalten: Drücken Sie den Ein-/Ausschalter (8) und halten Sie ihn gedrückt. Die PowerLight (9) leuchtet bei leicht oder vollständig gedrücktem Schalter.
Arbeitshinweise
Das Drehmoment hängt von der Schlagdauer ab. Das maximale Drehmoment wird nach einer Schlagdauer von 6–10 Sekunden erreicht. Prüfen Sie das erreichte Anziehdrehmoment immer mit einem Drehmomentschlüssel.
Unterscheidung der Schraubfälle:
- Harter Schraubfall: Metall auf Metall mit Unterlegscheiben. Kurze Schlagdauer.
- Federnder Schraubfall: Metall auf Metall mit Federringen, Kegelsitz oder Verlängerungen.
- Weicher Schraubfall: Metall auf Holz oder Blei-/Faserscheiben. Längere Schlagdauer erforderlich.
Wartung und Reinigung
Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Entfernen Sie den Akku vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel, Transport, Lagerung).
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät schaltet ab oder Leistung reduziert
Überlastschutz oder Akku-Temperatur außerhalb des zulässigen Bereichs. Abkühlen lassen oder Akku laden.
Werkzeug lässt sich nicht einsetzen
Prüfen, ob Verriegelungshülse (2) korrekt nach vorne gezogen wurde.
Vor der Verwendung
- Akku vollständig aufladen.
- Drehrichtungsschalter in Mittelstellung bringen (Einschaltsperre).
- Passendes Werkzeug (Bit oder Steckschlüssel) wählen.
- Sicherstellen, dass das Werkzeug fest in der Aufnahme sitzt.
Technische Daten in der Praxis
- 0-1300 / 0-2600 rpm
- Leerlaufdrehzahl in Stufe 1 und 2.
Abbildungen und Diagramme
- A: Akku entnehmen.
- B: Werkzeugwechsel (GDR 120-LI).
- C: Werkzeugwechsel (GDS 120-LI).
- D: Drehrichtung einstellen.
Modellkompatibilität
- GDR 120-LI: 1/4 Zoll Innensechskant.
- GDS 120-LI: 3/8 Zoll Vierkant.
- Nur Bosch GBA 10,8/12V Akkus verwenden.
