Bedienungsanleitung für Akku-Schlagschrauber Bosch GDR 120-LI / GDS 120-LI

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Bedienung und Wartung der Akku-Schlagschrauber Bosch GDR 120-LI und GDS 120-LI. Das Gerät ist für das Eindrehen und Lösen von Schrauben sowie das Anziehen und Lösen von Muttern in den angegebenen Abmessungen vorgesehen. Beachten Sie vor der ersten Inbetriebnahme die Sicherheitshinweise und laden Sie den Akku vollständig auf.

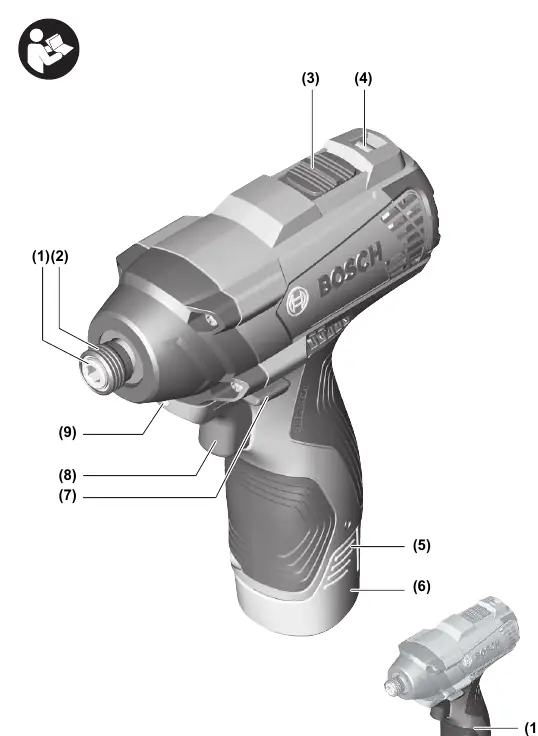

Produktbeschreibung

Die wesentlichen Merkmale des Geräts umfassen:

• Werkzeugaufnahme (1)
• Verriegelungshülse (2)
• Gangwahlschalter (3)
• Drehrichtungsumschalter (7)
• Ein-/Ausschalter (8)
• PowerLight (9)
• Akku (6) mit Entriegelungstaste (5)

Inbetriebnahme

Akku einsetzen: Stellen Sie den Drehrichtungsumschalter (7) auf die Mittelstellung, um ein unbeabsichtigtes Einschalten zu verhindern. Schieben Sie den geladenen Akku (6) in den Griff, bis er spürbar einrastet.

Drehrichtung einstellen: Nutzen Sie den Drehrichtungsumschalter (7). Rechtslauf zum Eindrehen von Schrauben und Anziehen von Muttern; Linkslauf zum Lösen.

Gangwahl: Betätigen Sie den Gangwahlschalter (3) nur bei Stillstand des Geräts. Gang I für niedrige Drehzahlen (Schrauben/große Durchmesser), Gang II für hohe Drehzahlen (kleine Durchmesser).

Bedienung

Zum Starten drücken und halten Sie den Ein-/Ausschalter (8). Die Drehzahl lässt sich durch variablen Druck auf den Schalter stufenlos steuern. Das PowerLight (9) leuchtet bei leicht oder vollständig gedrücktem Schalter.

Wartung und Pflege

Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts, um elektrische Gefahren durch Metallstaubablagerungen zu vermeiden. Entfernen Sie vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel) den Akku. Lagern Sie den Akku nur im Temperaturbereich von -20 °C bis 50 °C.

Sicherheitshinweise

Halten Sie das Gerät bei Arbeiten, bei denen die Schraube verborgene Stromleitungen treffen könnte, an den isolierten Griffflächen. Tragen Sie bei der Arbeit eine Schutzbrille und Gehörschutz.
