Bedienungsanleitung für Bosch GDR 12-LI Akku-Schlagschrauber

Schnelle Hilfe und Bedienungsanleitung für den Bosch GDR 12-LI Akku-Schlagschrauber. Erfahren Sie alles über Montage, Werkzeugwechsel, Betrieb und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente Seite 3 Akku einsetzen/entnehmen Seite 4 Werkzeugwechsel Seite 4 Drehrichtung einstellen Seite 4

Wichtige Informationen aus der Anleitung

Der Bosch GDR 12-LI ist ein Akku-Schlagschrauber, der zum Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern in den angegebenen Abmessungsbereichen bestimmt ist. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Achten Sie darauf, dass keine Metallteile in das Gerät gelangen.

Produktbeschreibung

Das Gerät verfügt über folgende Hauptkomponenten:

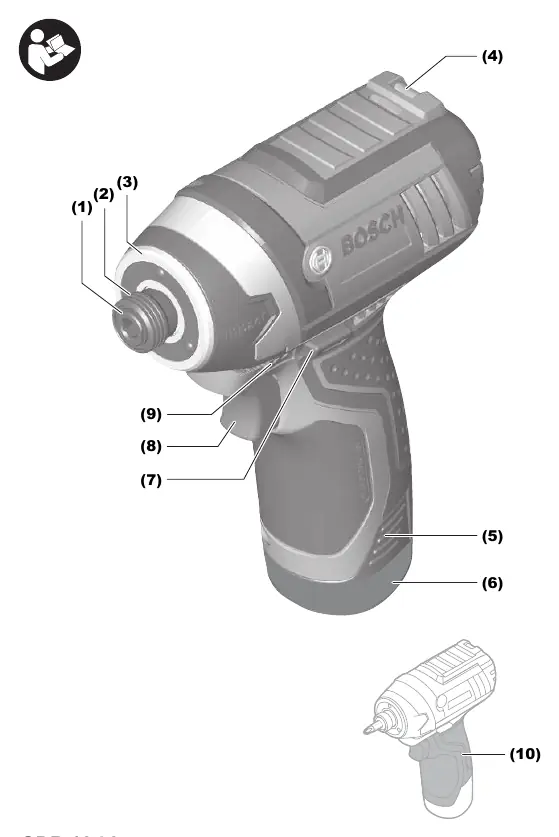

Übersicht der Bedienelemente
Übersicht der Bedienelemente
  • Werkzeugaufnahme (1)
  • Verriegelungshülse (2)
  • PowerLight (LED-Arbeitsleuchte) (3)
  • Drehrichtungsumschalter (7)
  • Ein-/Ausschalter (8)
  • Akku-Ladezustandsanzeige (9)

Montage und Werkzeugwechsel

Akku einsetzen und entnehmen: Schieben Sie den geladenen Akku in den Akkuhalter, bis er hörbar einrastet. Zum Entnehmen drücken Sie die Entriegelungstasten und ziehen den Akku heraus.

Akku einsetzen/entnehmen
Akku einsetzen/entnehmen
Werkzeugwechsel
Werkzeugwechsel

Werkzeugwechsel:

  • Einsetzen: Ziehen Sie die Verriegelungshülse (2) nach vorne, führen Sie das Einsatzwerkzeug in die Werkzeugaufnahme (1) bis zum Anschlag ein und lassen Sie die Verriegelungshülse wieder los.
  • Entnehmen: Ziehen Sie die Verriegelungshülse (2) nach vorne und entnehmen Sie das Werkzeug.

Verwenden Sie nur Schrauberbits mit Kugelrastung (DIN 3126-E6.3). Andere Bits können über einen Universalbithalter mit Kugelrastung verwendet werden.

Betrieb

Drehrichtung einstellen: Mit dem Drehrichtungsumschalter (7) können Sie die Drehrichtung ändern. Dies ist nicht möglich, während der Ein-/Ausschalter (8) gedrückt ist.

Drehrichtung einstellen
Drehrichtung einstellen
  • Rechtslauf: Zum Eindrehen von Schrauben und Anziehen von Muttern den Schalter bis zum Anschlag nach links drücken.
  • Linkslauf: Zum Lösen von Schrauben und Muttern den Schalter bis zum Anschlag nach rechts drücken.

Ein-/Ausschalten: Drücken Sie den Ein-/Ausschalter (8) und halten Sie ihn gedrückt. Die LED leuchtet bei leicht oder vollständig gedrücktem Schalter. Zum Ausschalten lassen Sie den Schalter los.

Drehzahlregelung: Die Drehzahl lässt sich durch unterschiedlich starkes Drücken des Ein-/Ausschalters (8) stufenlos regulieren.

Wartung und Reinigung

Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs, da der Motor Staub in das Gehäuse zieht. Reinigen Sie gelegentlich die Werkzeugaufnahme (1) und die Verriegelungshülse (2). Entfernen Sie vor allen Arbeiten am Gerät (z. B. Wartung, Werkzeugwechsel) den Akku.

Technische Daten

  • Nennspannung: 12 V
  • Leerlaufdrehzahl: 0–2600 min⁻¹
  • Schlagzahl: 0–3100 min⁻¹
  • Max. Drehmoment: 105 Nm
  • Werkzeugaufnahme: 1/4" Innensechskant

Herstellerinformationen

Robert Bosch GmbH

Markenprofil
Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Gerät läuft nicht oder mit reduzierter Leistung

Akku prüfen, Ladezustand kontrollieren und ggf. Akku laden. Überhitzungsschutz könnte aktiv sein; Gerät abkühlen lassen.

Bit hält nicht in der Aufnahme

Prüfen, ob ein Bit mit Kugelrastung (DIN 3126-E6.3) verwendet wird. Andernfalls Universalbithalter mit Kugelrastung nutzen.

Vor der Verwendung

  • Akku vollständig aufladen.
  • Passendes Bit mit Kugelrastung auswählen.
  • Drehrichtungsschalter auf die gewünschte Richtung prüfen.
  • Werkstück sicher befestigen.

Technische Daten in der Praxis

Max. Drehmoment: 105 Nm
Maximale Kraft beim Anziehen von Schrauben/Muttern.
Leerlaufdrehzahl: 0–2600 min⁻¹
Regelbare Geschwindigkeit des Werkzeugs ohne Last.
Schlagzahl: 0–3100 min⁻¹
Anzahl der Schläge pro Minute für effektives Eindrehen.

Abbildungen und Diagramme

  • Abbildung A: Akku einsetzen und entnehmen.
  • Abbildung B: Werkzeugwechsel (Bit einsetzen).
  • Abbildung C: Drehrichtung einstellen.

Modellkompatibilität

  • Nur Bits mit Kugelrastung (DIN 3126-E6.3) direkt verwenden.
  • Andere Bits erfordern einen Universalbithalter mit Kugelrastung.
