Installationsanleitung für Aussie Traveller 12V 2kW Dieselheizung
Detaillierte Installationsanleitung für die Aussie Traveller 12V 2kW Dieselheizung. Erfahren Sie alles über technische Daten, Montage, Kraftstoffleitungen, Verkabelung und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Aussie Traveller 12V 2kW Dieselheizung. Eine korrekte Installation ist entscheidend für die Sicherheit und die Gültigkeit der Garantie. Stellen Sie sicher, dass alle Komponenten gemäß den Anweisungen montiert werden, um Fehlfunktionen oder Schäden zu vermeiden.
Technische Daten
- Ausgangsleistung: 2000W
- Kraftstoff: Diesel
- Spannung: 12V
- Kraftstoffverbrauch: 0,12–0,24 L/h
- Betriebshöhe: ≤5000m über dem Meeresspiegel
- Betriebstemperatur: -40°C bis 20°C
- Gewicht: 2,6kg
- Abmessungen: 323 x 120 x 121mm

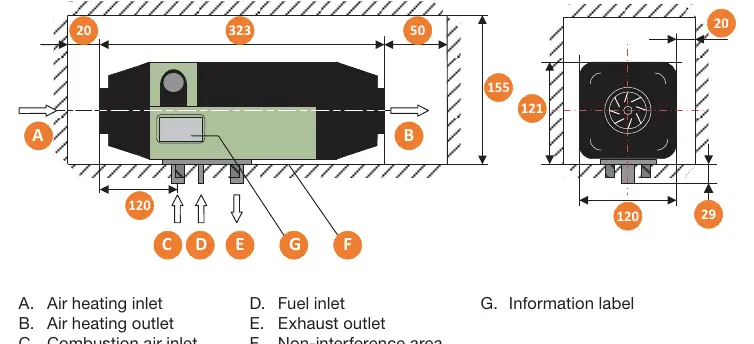

Installation des Hauptgeräts
Das Hauptgerät sollte an einem leicht zugänglichen Ort montiert werden, um Wartungsarbeiten zu erleichtern. Achten Sie auf eine ebene Montagefläche, um ein Verziehen des Gehäuses zu verhindern. Verwenden Sie die mitgelieferten M6-Schrauben und ziehen Sie diese mit einem Drehmoment von 6Nm ±1Nm an. Wenn die Montagefläche dünner als 1,5mm ist, muss eine Montageplatte verwendet werden.
Installation der Luft- und Abgasrohre
Die Verbrennungsluft wird von außen angesaugt und Abgase werden nach außen abgeleitet. Stellen Sie sicher, dass die Öffnungen nicht durch Schmutz oder Wasser blockiert werden können. Das Abgasrohr muss so installiert werden, dass es von hitzeempfindlichen Teilen ferngehalten wird. Das Abgasrohr sollte in einem Winkel von 90° ±10° zur Straßenoberfläche zeigen.
Installation der Kraftstoffleitungen
Die Kraftstoffpumpe muss sicher auf der Antivibrationshalterung montiert werden. Der Auslass der Kraftstoffpumpe muss in einem Winkel zwischen 15° und 35° nach oben zeigen, um die Bildung von Luftblasen zu minimieren. Die Kraftstoffleitung sollte idealerweise ansteigend zur Pumpe verlegt werden.
Elektrische Installation
Der Schaltplan zeigt die Verbindung der ECU mit dem Lüftermotor, der Glühkerze, dem Überhitzungssensor und der Kraftstoffpumpe. Die Hauptverkabelung muss mit einer Sicherung (20A für 12V) abgesichert werden. Alle Kabel sollten fest verlegt und vor Straßenschmutz geschützt werden.

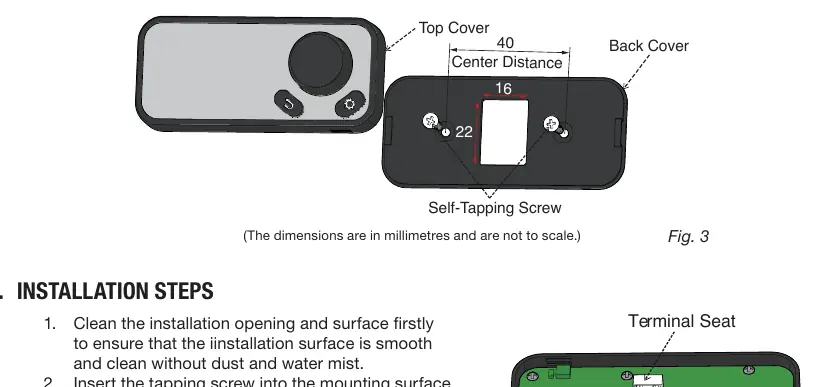

Installation des Controllers
Der Kontrollschalter sollte an einer gut sichtbaren und leicht zu bedienenden Stelle im Fahrzeug montiert werden. Die Öffnung für den Schalter beträgt 16 x 22mm. Achten Sie darauf, keine Zugspannung auf das Kabel auszuüben, da dies die Heizfunktion unterbrechen kann.
Sicherheitshinweise
- Nicht in der Nähe von brennbaren Quellen montieren.
- Nicht in geschlossenen Räumen ohne Belüftung installieren.
- Nicht in der Nähe von Wasserquellen oder Spritzwasser montieren.
- Bei Schweißarbeiten am Fahrzeug die Stromversorgung zum Controller trennen.
Praktische Hilfe
Typische Probleme
Luftblasen in der Kraftstoffleitung
Stellen Sie sicher, dass die Kraftstoffpumpe im korrekten Winkel (15-35°) montiert ist und die Leitung ansteigend verlegt wurde.
Heizung startet nicht
Überprüfen Sie die Sicherung (20A) und stellen Sie sicher, dass alle elektrischen Verbindungen fest sitzen.
Abgase gelangen in den Innenraum
Prüfen Sie die Dichtheit des Abgasrohrs und stellen Sie sicher, dass die Abgase außerhalb des Fahrzeugs abgeleitet werden.
Vor der Verwendung
- Prüfen Sie alle Teile auf Vollständigkeit gemäß Lieferumfang.
- Stellen Sie sicher, dass die Montagefläche eben und sauber ist.
- Überprüfen Sie den Neigungswinkel der Kraftstoffpumpe (15-35°).
- Stellen Sie sicher, dass das Abgasrohr nach unten zeigt.
- Prüfen Sie die elektrische Verbindung und die Sicherung.
Technische Daten in der Praxis
- Kraftstoffverbrauch
- 0,12–0,24 L/h je nach Leistungsstufe.
- Betriebshöhe
- Die Heizung verfügt über eine automatische Höhenanpassung bis zu 5000m.
Abbildungen und Diagramme
- Der Schaltplan zeigt die korrekte Verkabelung von ECU, Pumpe und Sensoren.

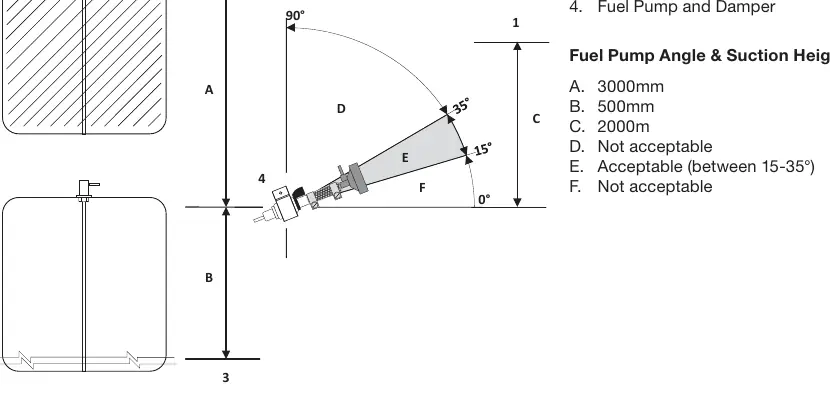

- Das Installationsdiagramm für die Kraftstoffpumpe zeigt den korrekten Neigungswinkel.
Modellkompatibilität
- Nur für 12V-Systeme geeignet.
- Nicht für den Betrieb in geschlossenen Räumen ohne Belüftung geeignet.
