Bedienungsanleitung für Dieselheizung Aussie Traveller 12V 2kW
Erfahren Sie, wie Sie Ihre Aussie Traveller 12V 2kW Dieselheizung bedienen, einstellen und warten. Diese Anleitung enthält Informationen zu Betriebsmodi, Fehlerbehebung, Wartung und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Aussie Traveller 12V 2kW Dieselheizung ist für den Einsatz in Wohnwagen und Wohnmobilen konzipiert. Sie verfügt über eine automatische Höhenanpassung für den Betrieb bis zu 5000 m über dem Meeresspiegel. Wichtiger Hinweis: Die Heizung schaltet sich nicht sofort aus. Nach dem Ausschalten dauert es 3–5 Minuten, bis der Lüftermotor abgekühlt ist. Dies ist ein normaler Vorgang und kein Fehler.
Produktübersicht
Die Heizung wird über ein OLED-Panel gesteuert. Das System umfasst einen Wärmetauscher, der durch einen Mikroprozessor gesteuert wird. Kaltluft wird angesaugt, erhitzt und als Warmluft ausgeblasen.

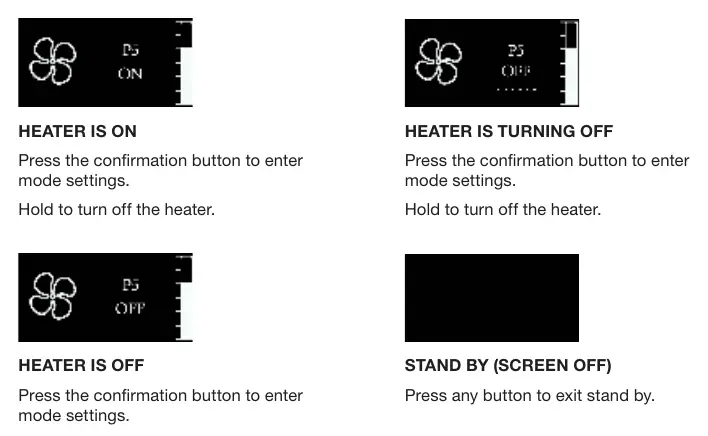

Bedienung des OLED-Panels
Das Bedienfeld besteht aus einem Display, zwei LED-Anzeigen, einem Drehknopf mit Bestätigungsfunktion, einer Einstellungstaste und einer Zurück-Taste.
Betriebsmodi
- Variable Heat Mode: Manuelle Einstellung der Heizleistung (P1 bis P7).
- Thermostat Mode: Einstellung der Zieltemperatur (5°C bis 35°C).
- Ventilation Mode: Nur Lüfterbetrieb (P1 bis P7).
Einstellungen
Über das Einstellungsmenü können folgende Parameter angepasst werden:
- Sprache: Auswahl zwischen verschiedenen Sprachen.
- Bluetooth: Aktivierung/Deaktivierung der Bluetooth-Verbindung (modellabhängig).
- Ton: Aktivierung/Deaktivierung der Signaltöne.
- Information: Anzeige von Softwareversionen, Betriebsstunden und atmosphärischem Druck.
- Kraftstoff-Priming: Entlüftung der Kraftstoffleitungen (90 Sekunden).
- Werkseinstellungen: Zurücksetzen aller Parameter.
Fehlerbehebung und Kommunikation
Bei Kommunikationsproblemen oder Fehlern zeigt das Panel entsprechende Meldungen an:
- No Connection: Überprüfen Sie das Kommunikationskabel zwischen Panel und Heizung.
- Fehlercodes: Bei einem Fehler geht die Heizung in den Sperrzustand. Beispiel: Fehler 31 (Unterspannung). Halten Sie die Bestätigungstaste gedrückt, um den Fehlercode zu beenden.
Wartung
Um eine lange Lebensdauer zu gewährleisten, führen Sie regelmäßig folgende Schritte durch:
- Überprüfen Sie Lufteinlass und -auslass auf Verschmutzungen.
- Reinigen Sie das Gehäuse der Heizung.
- Kontrollieren Sie elektrische Anschlüsse auf Korrosion oder lockere Verbindungen.
- Prüfen Sie Verbrennungslufteinlass und Abgasrohr auf Verstopfungen.
- Überprüfen Sie die Kraftstoffleitung auf Lecks.
- Lassen Sie die Heizung monatlich für mindestens 10 Minuten laufen, um mechanische Teile zu schmieren.
Praktische Hilfe
Typische Probleme
Heizung schaltet nicht sofort ab
Dies ist normal. Das Gerät benötigt 3–5 Minuten zum Abkühlen, um den Lüftermotor zu schützen.
No Connection / Disconnect
Überprüfen Sie zuerst das Kommunikationskabel zwischen dem Bedienpanel und der Heizung.
Fehlercode 31 (Undervoltage)
Dies deutet auf eine Unterspannung hin. Überprüfen Sie die Stromversorgung.
Vor der Verwendung
- Stellen Sie sicher, dass Lufteinlass und -auslass frei von Hindernissen sind.
- Prüfen Sie die Kraftstoffleitungen auf Dichtheit.
- Stellen Sie sicher, dass alle elektrischen Anschlüsse fest sitzen.
- Führen Sie bei Bedarf eine Kraftstoff-Entlüftung (Priming) durch, um Luft aus den Leitungen zu entfernen.
- Stellen Sie sicher, dass die Heizung korrekt montiert ist.
Abbildungen und Diagramme
- OLED-Panel: Drehknopf dient zur Navigation und Bestätigung. Die Zurück-Taste beendet Menüs.
- LED-Status: Blau (Initialisierung), Grün (Betrieb), Rot (Ausschalten), Blinkendes Grün (Fehler).
Modellkompatibilität
- Bluetooth-Funktion ist nicht bei allen Modellen verfügbar.
- Die Heizung ist für 12V-Systeme ausgelegt.
