Installationsanleitung für KFI V Plow Dash Rocker Switches 106180-AP

Installationsanleitung für KFI V Plow Dash Rocker Switches 106180-AP. Erfahren Sie, wie Sie die Schalter und Kabelbäume korrekt anschließen, die Relais montieren und das System für Ihr Schneeschild konfigurieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Teileübersicht des Geräts mit Markierungen Seite 1 Schaltplan für die V-Plow Dash Rocker Switches Seite 2 Ausschnittschablone für den Schaltereinbau Seite 3

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation der KFI V Plow Dash Rocker Switches (Teilenummer 106180-AP). Vor Beginn der Arbeiten ist sicherzustellen, dass alle im Lieferumfang enthaltenen Komponenten vorhanden sind. Achten Sie während der gesamten Installation darauf, keine Kabel zu quetschen oder zu beschädigen. Verlegen Sie alle Kabel fern von scharfen Kanten und heißen Oberflächen der Maschine.

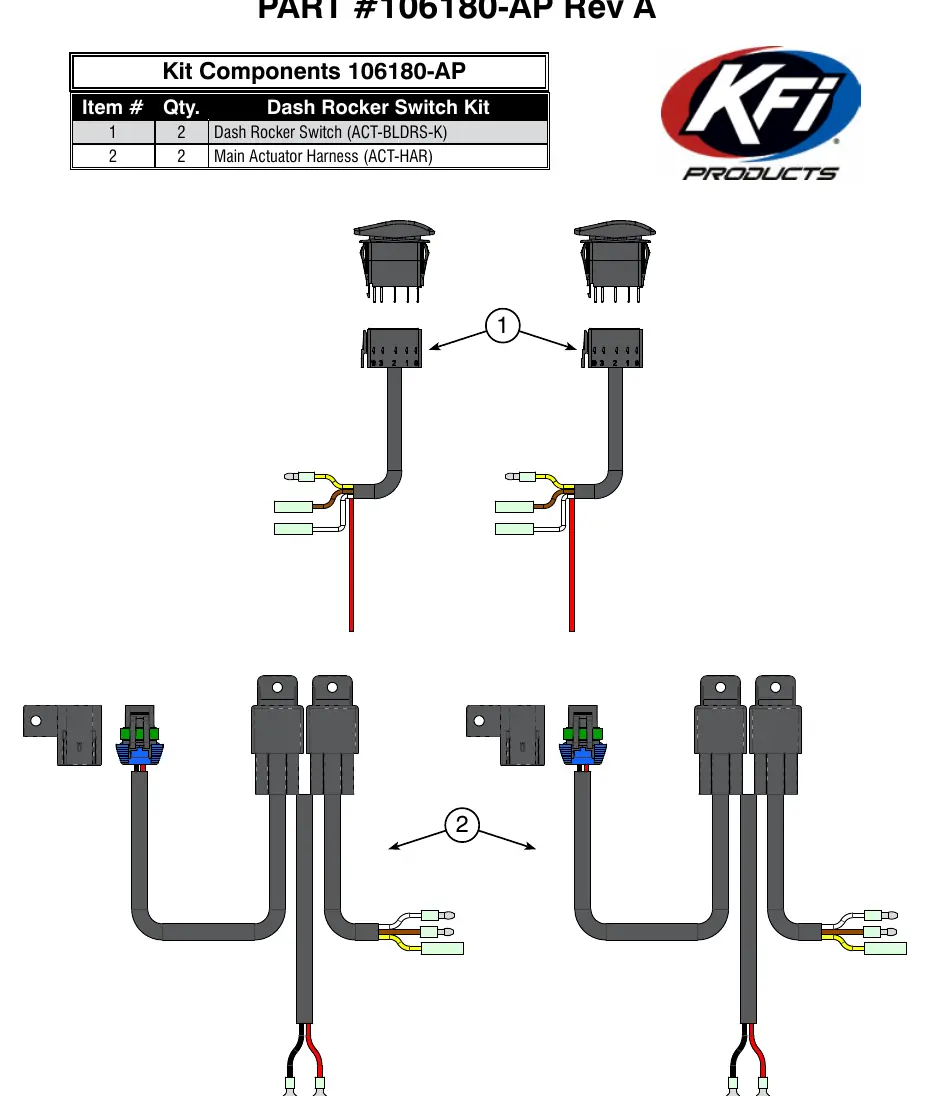

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Installationsanleitung

Die Installation erfordert den Anschluss der Kabelbäume an die Batterie sowie an eine geschaltete Stromquelle (Keyed Power).

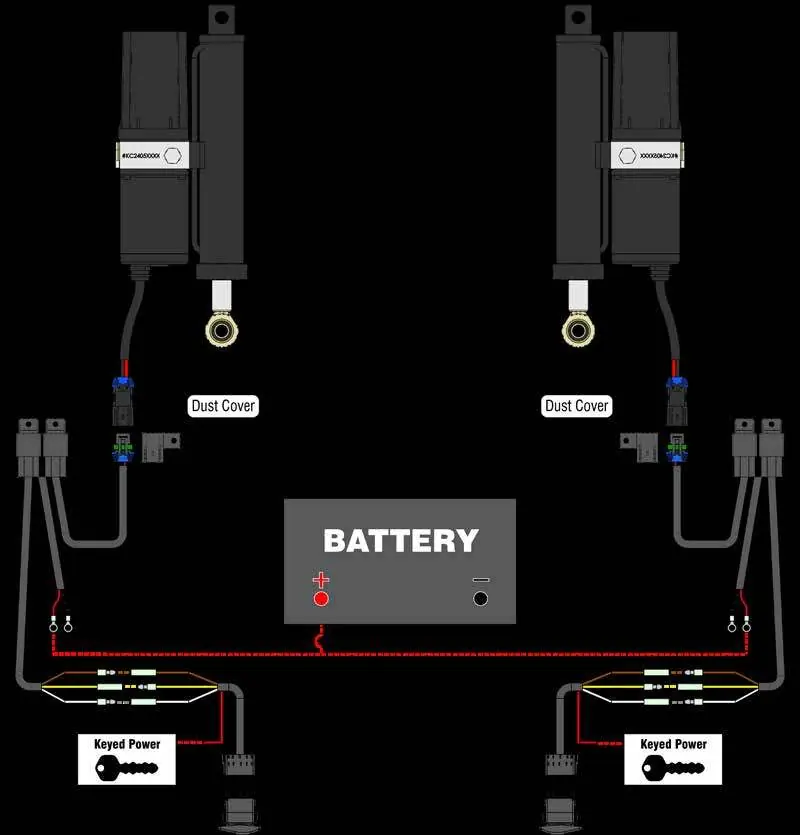

Schaltplan für die V-Plow Dash Rocker Switches
Schaltplan für die V-Plow Dash Rocker Switches
Ausschnittschablone für den Schaltereinbau
Ausschnittschablone für den Schaltereinbau

Verkabelung

  1. Verbinden Sie die roten und schwarzen Kabel beider Hauptkabelbäume (Main Actuator Harnesses 2A und 2B) mit der Batterie. Schließen Sie die roten Kabel an den Pluspol (+) und die schwarzen Kabel an den Minuspol (-) an.
  2. Spleißen Sie die Enden der roten Kabel beider Dash Rocker Switches (1A und 1B) an eine Stromquelle, die über die Zündung gesteuert wird (Keyed Power). Verwenden Sie eine Prüflampe, um ein Kabel zu identifizieren, das nur bei eingeschalteter Zündung Strom führt.
  3. Verbinden Sie die braunen, gelben und weißen Kabel eines Dash Rocker Switches (1A) mit einem der Hauptkabelbäume (2A): Braun (weiblich) an Braun (männlich), Gelb (männlich) an Gelb (weiblich) und Weiß (weiblich) an Weiß (männlich).
  4. Wiederholen Sie diesen Vorgang für den zweiten Schalter (1B) und den zweiten Kabelbaum (2B).

Montage der Relais und Abdeckungen

Suchen Sie einen sauberen und trockenen Ort für die Montage der Relais. Achten Sie darauf, dass genügend Abstand zu Metallteilen vorhanden ist und die Relais vor Hitze und scharfen Kanten geschützt sind. Bohren Sie bei Bedarf ein Montageloch und sichern Sie die Relais mit Kabelbindern oder selbstschneidenden Schrauben. Verwenden Sie Kabelbinder, um die Staubschutzabdeckungen an den Hauptkabelbäumen an der Vorderseite der Maschine zu befestigen, sodass die Stecker zum Aktuator (ACT203) leicht zugänglich sind, wenn das Schneeschild nicht verwendet wird.

Upgrade-Option

KFI bietet eine Handfernbedienung für das V-Plow-System an, die eine Steuerung mit vorprogrammierten Einstellungen ermöglicht. Dieses System kann durch die Installation eines zusätzlichen Hand-Remote-Kabelbaums in das bestehende Setup integriert werden. Wenden Sie sich für weitere Informationen an Ihren lokalen Händler oder KFI.

Praktische Hilfe

Typische Probleme

Kabelbeschädigung durch Quetschen oder Schneiden

Achten Sie bei der Verlegung penibel darauf, dass Kabel nicht eingeklemmt werden und fern von scharfen Kanten verlaufen.

Kabelverschleiß durch Hitze

Verlegen Sie alle Kabelbäume weit entfernt von heißen Motorteilen oder Auspuffkomponenten.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit (Schalter und Kabelbäume).
  • Identifizieren Sie eine geschaltete Stromquelle (Keyed Power) mittels Prüflampe.
  • Wählen Sie einen sauberen, trockenen und hitzegeschützten Montageort für die Relais.
  • Stellen Sie sicher, dass ausreichend Kabelbinder für die Befestigung vorhanden sind.

Technische Daten in der Praxis

Ausschnittmaße für Schalter
1,450 Zoll x 0,830 Zoll (36,83 mm x 21,08 mm) für den Einbau der Dash Rocker Switches.

Abbildungen und Diagramme

  • Abbildung 1 zeigt den detaillierten Schaltplan für die Verbindung der Schalter (1A, 1B) mit den Kabelbäumen (2A, 2B) und der Batterie.
  • Abbildung 2 zeigt die Maße für den Ausschnitt, der für die Montage der Schalter in das Armaturenbrett erforderlich ist.

Modellkompatibilität

  • Dieses Kit ist für KFI V-Plow Systeme konzipiert.
  • Das System ist erweiterbar mit der KFI Pro-V Plow Handfernbedienung.
