Bedienungsanleitung für die Werkbank GZT610*610T / GZT610*610TH / GZT910*610J /...

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Schritte für die Montage und sichere Verwendung der Werkbank-Modelle GZT610*610T, GZT610*610TH, GZT910*610J und GZT760*455J. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit dem Aufbau beginnen.

Sicherheitshinweise

• Montieren Sie das Produkt nur gemäß dieser Anleitung.
• Halten Sie den Montagebereich sauber und gut beleuchtet.
• Achten Sie darauf, dass die Oberfläche das kombinierte Gewicht der Ausrüstung und der Werkbank sicher tragen kann.
• Verwenden Sie die mitgelieferten Schrauben und ziehen Sie diese nicht zu fest an (Mindestdrehmoment 25 N.m).
• Das Produkt ist nur für den Innenbereich bestimmt.
• Halten Sie Kleinteile von Kindern fern (Erstickungsgefahr).

Montageanleitung

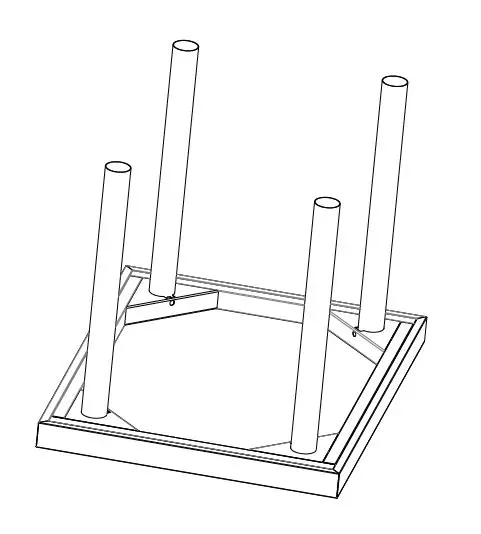

Schritt 1: Grundrahmen

Legen Sie die Platte mit dem Montageloch nach oben. Installieren Sie die runden Rohre in die Löcher und befestigen Sie diese mit den M6-Schrauben und Φ6-Dichtungen. Achten Sie auf ein Drehmoment von mindestens 25 N.m.

Schritt 2: Stützrohre

Bei einigen Modellen müssen die oberen und unteren Stützrohre verbunden werden. Dieser Schritt entfällt bei Modellen mit durchgehenden Beinen.

Schritt 3: Regale

Installieren Sie die Regale in der gewünschten Höhe. Befestigen Sie diese ebenfalls mit den M6-Schrauben und Φ6-Dichtungen (Drehmoment ≥ 25 N.m).

Schritt 4: Füße oder Räder

Montieren Sie die Stützfüße oder Räder. Hinweis: Die Stützfüße sind ab Werk oft bereits vorinstalliert.

Schritt 5: Endmontage

Drehen Sie die Werkbank um und justieren Sie die Höhe der vier Füße oder Räder, um sicherzustellen, dass der Tisch stabil steht und alle Füße Bodenkontakt haben.

Wartung und Nutzung

Wenn die Werkbank nicht bewegt werden muss, stellen Sie die Bremsen an den Rädern fest. Überschreiten Sie niemals die angegebene maximale Belastbarkeit.
