Installationsanleitung für Mulch-Kit The Home Depot 19A30042
Detaillierte Installationsanleitung für das 54-Zoll XTREME Mulch-Kit 19A30042. Erfahren Sie, wie Sie die Mulchmesser sicher austauschen und den Mulchstopfen korrekt montieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installationsanleitung für das 54-Zoll XTREME Mulch-Kit 19A30042. Es beschreibt den Austausch der Mähwerkmesser und die Montage des Mulchstopfens. S. 1, 2
Wichtigste Schritte
- Messer austauschen S. 1
- Mulchstopfen montieren S. 1, 2
Probleme und Lösungen
Mutter lässt sich nicht lösen
Verwenden Sie ein Messerblockierwerkzeug oder einen Holzblock. Achten Sie auf das Rechtsgewinde.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment (gestanztes Mähwerk) | 80-100 ft-lb | Anzugsdrehmoment für die Sechskant-Flanschmutter | S. 1 |
| Drehmoment (geschweißtes Mähwerk) | 100-120 ft-lb | Anzugsdrehmoment für die Sechskant-Flanschmutter | S. 1 |
Wo es im PDF steht
- Installation der Messer S. 1
- Installation des Mulchstopfens S. 1, 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument enthält die Installationsanweisungen für das 54-Zoll XTREME Mulch-Kit 19A30042. Es ist für die Verwendung mit ausgewählten 54-Zoll-Mähwerken (gestanzt und geschweißt) konzipiert. Bitte prüfen Sie vor Beginn das Benutzerhandbuch Ihres Traktors auf Kompatibilität.
Lieferumfang
- 3x Mulchmesser (942-05056-X)
- 1x 54-Zoll Mulchstopfen-Baugruppe (631-05178)
- 1x Flügelknopf (720-04122)
- 1x Auswurfschacht-Adapter (731-10133)
Vorbereitung und Sicherheit
Bevor Sie mit der Installation beginnen, treffen Sie folgende Sicherheitsvorkehrungen:
- Stellen Sie den Traktor auf einer festen und ebenen Fläche ab.
- Ziehen Sie die Feststellbremse an.
- Stellen Sie die Zapfwelle (PTO) auf die Position "Aus" (OFF).
- Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab, um ein unbeabsichtigtes Starten zu verhindern.
- Tragen Sie zum Schutz vor den scharfen Messern stets schwere Lederarbeitshandschuhe.
Installation der Mulchmesser
- Entfernen Sie das Mähwerk gemäß den Anweisungen im Benutzerhandbuch Ihres Traktors.
- Drehen Sie das Mähwerk vorsichtig um, um die Unterseite freizulegen.
- Stabilisieren Sie eines der Schneidmesser mit einem Messerblockierwerkzeug oder einem Holzblock.
- Entfernen Sie die Sechskant-Flanschmutter, die das Messer an der Spindel sichert. Wichtig: Die Muttern haben ein normales Rechtsgewinde. Wenden Sie keine Gewalt in die entgegengesetzte Richtung an.
- Wiederholen Sie den Vorgang für die anderen Messer.
- Installieren Sie die neuen Messer aus dem Kit. Achten Sie darauf, dass die Seite mit der Markierung "Bottom" (oder der eingestanzten Teilenummer) zum Boden zeigt, wenn sich das Mähwerk in Betriebsposition befindet.
- Ziehen Sie die Sechskant-Flanschmutter mit einem Drehmomentschlüssel fest: 80 ft-lb bis 100 ft-lb bei gestanzten Mähwerken oder 100 ft-lb bis 120 ft-lb bei geschweißten Mähwerken.
Installation des Mulchstopfens
- Heben Sie den Auswurfschacht an und entfernen Sie die Schutzabdeckung vom Stift auf der Mähwerkoberfläche.
- Bei 54-Zoll gestanzten Mähwerken: Positionieren Sie den Auswurfschacht-Adapter über dem Stift.
- Schwenken Sie den Auswurfschacht nach oben.
- Setzen Sie den Mulchstopfen in die Öffnung des Auswurfschachts ein.
- Führen Sie die Stange des Mulchstopfens in das Loch an der vorderen rechten Mähwerkradhalterung ein.
- Positionieren Sie die Rückseite des Mulchstopfens über dem Stift auf der Mähwerkoberfläche.
- Stellen Sie sicher, dass der Boden des Mulchstopfens innerhalb der Lippe der Mähwerköffnung installiert ist.
- Sichern Sie den Mulchstopfen mit dem Flügelknopf.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Mutter lässt sich nicht lösen
Die Muttern haben ein normales Rechtsgewinde. Wenden Sie keine Gewalt in die falsche Richtung an, da dies die Muttern beschädigen kann.
Messer dreht sich beim Lösen der Mutter
Stabilisieren Sie das Messer mit einem Messerblockierwerkzeug oder einem Holzblock.
Vor der Verwendung
- Traktor auf fester, ebener Fläche parken
- Feststellbremse anziehen
- PTO (Zapfwelle) ausschalten
- Motor abstellen und Zündschlüssel abziehen
- Schwere Lederarbeitshandschuhe tragen
Technische Daten in der Praxis
- Drehmoment (gestanztes Mähwerk)
- 80 ft-lb bis 100 ft-lb
- Drehmoment (geschweißtes Mähwerk)
- 100 ft-lb bis 120 ft-lb
Abbildungen und Diagramme

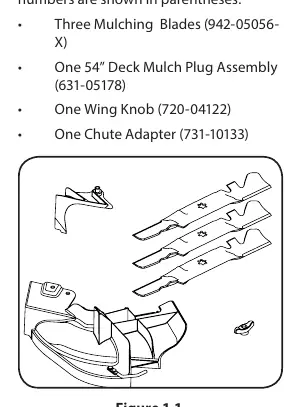

- Figure 1-1: Übersicht des Lieferumfangs
- Figure 1-2: Stabilisierung des Messers zum Lösen der Mutter

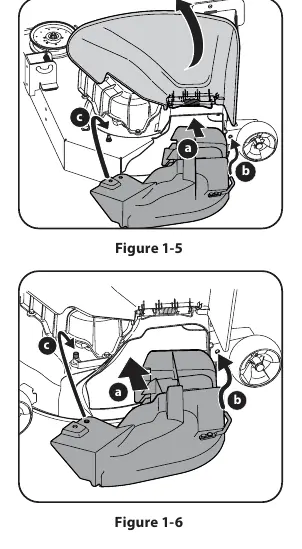

- Figure 1-5/1-6: Einsetzen des Mulchstopfens in den Auswurfschacht
- Figure 1-7: Korrekte Positionierung des Mulchstopfens innerhalb der Lippe
Modellkompatibilität
- Geeignet für ausgewählte 54-Zoll-Mähwerke (gestanzt und geschweißt).
- Prüfen Sie das Benutzerhandbuch Ihres Traktors auf Kompatibilität.
