Montageanleitung für The Home Depot 1-flammige Pendelleuchte 6641819
Detaillierte Montageanleitung für die The Home Depot Pendelleuchte 6641819. Erfahren Sie, wie Sie die Leuchte sicher installieren, die Kabel anschließen und die Wartung durchführen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und den elektrischen Anschluss der 1-flammigen Pendelleuchte 6641819. Sie umfasst die Vorbereitung, die Deckenmontage und die korrekte Verkabelung. S. 1, 2, 3, 4
Wichtigste Schritte
- Stromversorgung am Sicherungskasten ausschalten. S. 1, 3
- Montageleiste an der Anschlussdose befestigen. S. 3
- Kabel gemäß Schaltplan verbinden. S. 4
Erste Inbetriebnahme
- Sicherstellen, dass die Stromversorgung unterbrochen ist. S. 1, 3
- Leuchtmittel (nicht enthalten) installieren. S. 4
Wartung und Reset
- Mit einem weichen Tuch reinigen. Keine scheuernden Materialien verwenden. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Leistung | 60W | Maximal zulässige Wattzahl pro Glühbirne (Typ A). | S. 1 |
| Spannung | 120V | Betriebsspannung der Leuchte. | S. 1 |
Wo es im PDF steht
- Sicherheitshinweise und Werkzeuge S. 1
- Teileliste und Montagevorbereitung S. 2
- Installation an der Decke S. 3
- Verkabelung und Abschluss S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bevor Sie mit der Installation beginnen, schalten Sie unbedingt die Stromzufuhr am Hauptsicherungskasten oder Schutzschalter aus. Stellen Sie sicher, dass der Wandschalter ebenfalls auf "OFF" steht. Die Installation sollte idealerweise von einem qualifizierten Elektriker durchgeführt werden. Stellen Sie sicher, dass die Decke das Gewicht der Leuchte tragen kann und die Montagefläche sauber, trocken und eben ist.

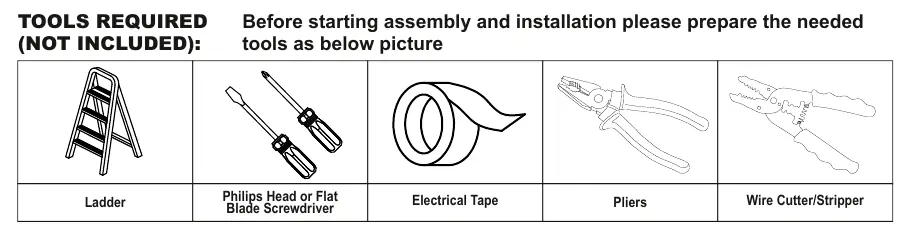

Benötigtes Werkzeug
- Leiter
- Kreuzschlitz- oder Schlitzschraubendreher
- Isolierband
- Zange
- Abisolierzange
Lieferumfang
Überprüfen Sie vor Beginn, ob alle Teile vorhanden sind, darunter: Montageleiste (Single bar), grüne Erdungsschraube, Baldachin (Canopy), Kragenring, Kragenöse, Kettenglieder, Kette, Schlaufe, Deckel, Gewinderohr, Fassung und Lampenschirm.
Montage und Installation
- Vorbereitung: Bestimmen Sie die gewünschte Länge der Kette und entfernen Sie überschüssige Glieder.
- Zusammenbau: Fädeln Sie das Gewinderohr durch den Lampenschirm und befestigen Sie den Deckel mit der Schlaufe. Verbinden Sie die Kette mit der Schlaufe und dem Lampenschirm.
- Deckenmontage: Befestigen Sie die Montageleiste an der Anschlussdose. Achten Sie darauf, dass die mit "GND" markierte Seite nach außen zeigt.
- Installation: Führen Sie die Kabel durch die Kette und den Baldachin. Befestigen Sie den Baldachin an der Decke und sichern Sie ihn mit dem Kragenring.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß den Anweisungen. Wichtig: Das Erdungskabel ist ein blankes Kupferkabel. Verbinden Sie niemals andere Kabel mit dem Erdungskabel. Verwenden Sie die mitgelieferten Kabelverbinder und isolieren Sie die Verbindungen mit Isolierband. Stellen Sie sicher, dass keine blanken Drähte freiliegen, bevor Sie die Kabel in die Anschlussdose schieben.
Reinigung und Wartung
Wischen Sie die Leuchte zur Reinigung mit einem weichen Tuch ab. Verwenden Sie keine scheuernden Materialien wie Scheuerschwämme, Pulver, Stahlwolle oder Schleifpapier, da diese die Oberfläche beschädigen können.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Leuchte hängt nicht sicher oder Baldachin liegt nicht bündig an der Decke an.
Justieren Sie die Kragenöse an der Montageleiste, indem Sie sie hinein- oder herausdrehen, bis die gewünschte Länge für einen sicheren Halt erreicht ist.
Kabel sind zu lang.
Kürzen Sie die Kabel bei Bedarf, stellen Sie jedoch sicher, dass nach dem Kürzen noch mindestens 15 cm (6 Zoll) Kabel über der Montageleiste verbleiben.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Leiter bereitstellen.
- Werkzeuge (Schraubendreher, Zange, Abisolierzange) bereitlegen.
- Spannung prüfen (120V).
- Prüfen, ob die Decke das Gewicht der Leuchte tragen kann.
Technische Daten in der Praxis
- Maximale Wattzahl
- Maximal 60W pro Glühbirne (Typ A).
Abbildungen und Diagramme

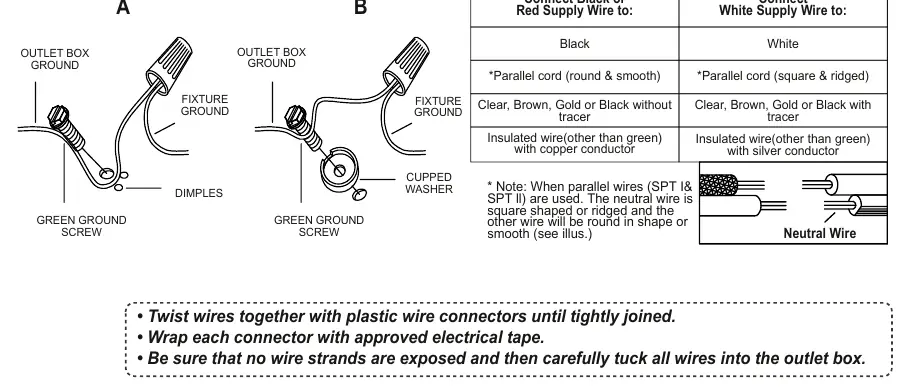

- Die Abbildungen zeigen die korrekte Verkabelung der Erdung und der Stromkabel.

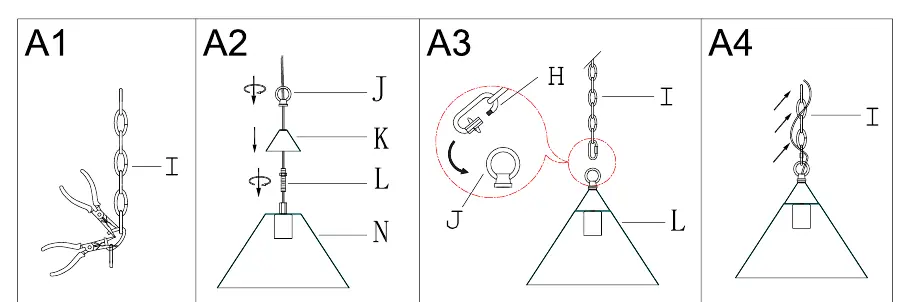

- Schritt A1-A4 illustrieren die Vorbereitung der Kette und des Lampenschirms.
- Schritt B1-B8 zeigen die Montage des Baldachins und der Halterung an der Decke.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Einsatz mit säurehaltigen oder alkalischen Substanzen geeignet.
