Montageanleitung für den 2-türigen Aufbewahrungsschrank The Home Depot SEVEN
Detaillierte Montageanleitung für den 2-türigen Aufbewahrungsschrank SEVEN von The Home Depot. Enthält eine vollständige Teileliste, Schritt-für-Schritt-Anweisungen für den Zusammenbau sowie wichtige Sicherheitshinweise zur Wandmontage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Zusammenbau des 2-türigen Aufbewahrungsschranks SEVEN. Sie enthält eine Teileliste, eine Schritt-für-Schritt-Montageanleitung und Anweisungen zur Wandbefestigung. S. 1, 6
Wichtigste Schritte
- Montage der Exzenterverbinder und Dübel S. 3
- Wandmontage zur Kippsicherung S. 6
Wo es im PDF steht
- Explosionszeichnung S. 1
- Teileliste S. 2
- Montageschritte S. 3, 4, 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung führt Sie durch den Aufbau des 2-türigen Aufbewahrungsschranks SEVEN. Bitte stellen Sie vor Beginn sicher, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind. Arbeiten Sie auf einer weichen Unterlage, um Kratzer an den Oberflächen zu vermeiden.
Teileliste und Hardware
Der Lieferumfang umfasst verschiedene Paneele (nummeriert 1-10) sowie diverse Verbindungselemente wie Exzenterverbinder (B), Holzdübel (C), Schrauben (E, Z, Y) und Scharniere (W). Überprüfen Sie die Hardware-Übersicht auf Seite 2, um die korrekte Zuordnung der Schrauben und Verbinder sicherzustellen.
Schritt-für-Schritt-Montage
Vorbereitung (Schritt 1-2)
- Setzen Sie die Holzdübel (C) und Exzenterbolzen (A) in die entsprechenden Bohrungen der Paneele ein.
- Montieren Sie die Scharnierplatten (W) an den Seitenwänden (5 und 6) unter Verwendung der Schrauben (E).
Rahmenaufbau (Schritt 3-5)
- Verbinden Sie die Mittelstrebe (10) mit der Bodenplatte (3) unter Verwendung der Exzenterverbinder (B).
- Bauen Sie die Seitenwände (3, 4, 7) zusammen, indem Sie die Exzenterverbinder (B) festziehen, um eine stabile Struktur zu gewährleisten.
Rückwand und Korpus (Schritt 6-9)
- Schieben Sie die Rückwand (8, 9) in die dafür vorgesehenen Nuten.
- Setzen Sie die Deckplatte (1) auf den Korpus und sichern Sie diese mit den Exzenterverbindern (B).
Türen und Abschluss (Schritt 10-11)
- Befestigen Sie die Türen an den Scharnieren (W).
- Decken Sie sichtbare Schraubenköpfe mit den Abdeckkappen (Z) ab.
Sicherheitshinweise

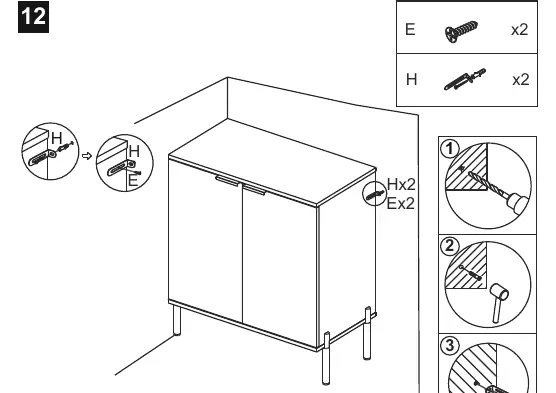

Wichtig: Der Schrank muss zwingend mit der beiliegenden Wandbefestigung (H) an der Wand gesichert werden, um ein Umkippen zu verhindern. Befolgen Sie hierzu die Anweisungen in Schritt 12.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Schrank wackelt nach dem Aufbau
Überprüfen Sie, ob alle Exzenterverbinder (B) vollständig festgezogen sind und die Beine korrekt montiert wurden.
Türen schließen nicht bündig
Justieren Sie die Scharniere (W) an den Türen, um die Ausrichtung zu korrigieren.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Teileliste auf Vollständigkeit.
- Stellen Sie sicher, dass ein Kreuzschlitzschraubendreher bereitliegt.
- Montieren Sie den Schrank auf einer weichen Unterlage (z.B. Teppich oder Karton).
- Stellen Sie sicher, dass die Wandbefestigung korrekt installiert ist.
Abbildungen und Diagramme

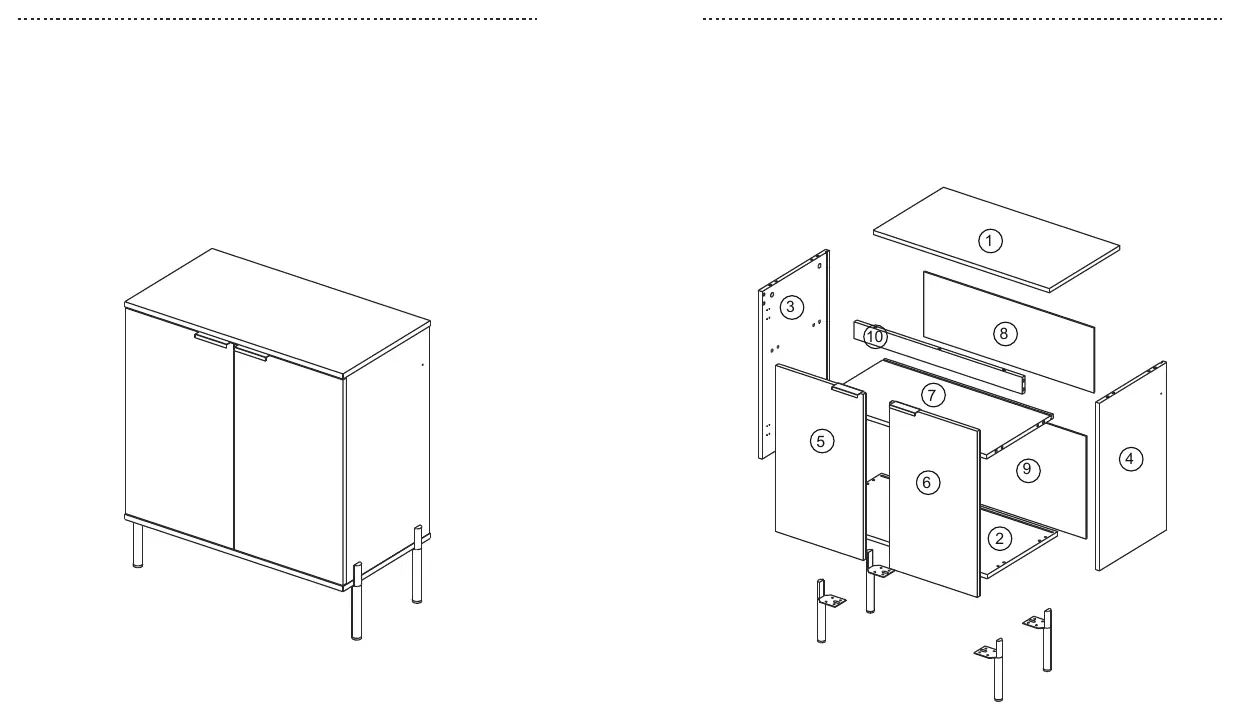

- Die Explosionszeichnung auf Seite 1 zeigt die Anordnung der Bauteile 1-10.
- Die Hardware-Übersicht auf Seite 2 zeigt die benötigten Schrauben und Verbinder mit ihren jeweiligen Bezeichnungen.
Modellkompatibilität
- Der Schrank ist für die Wandmontage vorgesehen, um die Stabilität zu gewährleisten.
