Installationsanleitung für 30-Zoll Mulch-Kit 19A30013
Erfahren Sie, wie Sie das 30-Zoll Mulch-Kit 19A30013 korrekt installieren. Diese Anleitung enthält Schritte zur Entfernung des Auswurfschachts, zur Montage des Mulchstopfens und wichtige Sicherheitshinweise für den Betrieb.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installationsanleitung für das 30-Zoll Mulch-Kit 19A30013. Es beschreibt die Entfernung des Auswurfschachts und die korrekte Montage des Mulchstopfens. S. 1
Wichtigste Schritte
- Entfernen Sie den Auswurfschacht durch Lösen der Flügelmuttern. S. 1
- Setzen Sie den Mulchstopfen ein und sichern Sie ihn mit den Flügelmuttern. S. 1
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Mulchstopfen den Sicherheitsschalter auf dem Deck betätigt, da der Motor sonst nicht startet. S. 1
Probleme und Lösungen
Motor startet nicht
Prüfen Sie, ob der Mulchstopfen korrekt installiert ist und den Sicherheitsschalter auf dem Deck drückt.
S. 1Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument ist eine Installationsanleitung für das 30-Zoll Mulch-Kit 19A30013. Es beschreibt die notwendigen Schritte zur Vorbereitung des Mähdecks und zur korrekten Montage des Mulchstopfens. Bitte beachten Sie, dass der Motor des Mähers nicht startet, wenn der Mulchstopfen nicht korrekt installiert ist und den Sicherheitsschalter auf dem Deck betätigt.
Lieferumfang
Vor Beginn der Installation sollten Sie sicherstellen, dass alle Teile vorhanden sind:
- 1x 30-Zoll Mulchstopfen (Teilenummer 731-09312)
Vorbereitung und Demontage
Bevor das Mulch-Kit installiert werden kann, muss der vorhandene Auswurfschacht entfernt werden:
- Lösen Sie die Flügelmuttern, die den Auswurfschacht am Mähdeck sichern.
- Heben Sie den Auswurfschacht vom Mähdeck ab.
Installation des Mulch-Kits
Befolgen Sie diese Schritte, um den Mulchstopfen zu montieren:
- Setzen Sie den Mulchstopfen in die Auswurföffnung des Mähdecks ein.
- Achten Sie darauf, dass die Bolzen auf der Deckoberfläche durch die Löcher im oberen Teil des Mulchstopfens passen.
- Die kleine Lasche am Rand des Decks muss durch den quadratischen Ausschnitt im unteren Teil des Mulchstopfens geführt werden.
- Sichern Sie den Mulchstopfen, indem Sie die zuvor entfernten Flügelmuttern wieder festziehen.
Sicherheitshinweise
Stellen Sie sicher, dass der obere hintere Teil des Mulchstopfens den Sicherheitsschalter auf der Oberfläche des Mähdecks betätigt. Der Motor startet nicht, wenn der Mulchstopfen nicht ordnungsgemäß installiert ist.
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Der Motor startet nicht nach der Installation.
Überprüfen Sie, ob der Mulchstopfen korrekt sitzt und den Sicherheitsschalter auf dem Mähdeck vollständig betätigt.
Vor der Verwendung
- Prüfen Sie, ob der Mulchstopfen (731-09312) vollständig ist.
- Stellen Sie sicher, dass der Mäher ausgeschaltet ist.
- Entfernen Sie den vorhandenen Auswurfschacht.
Abbildungen und Diagramme

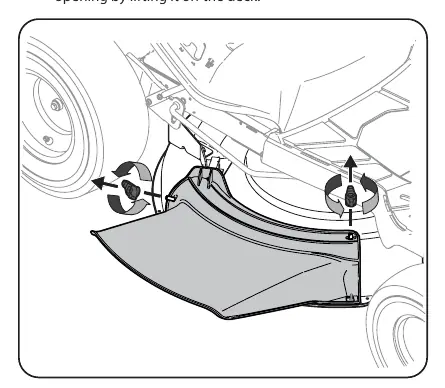

- Abbildung 1-1 zeigt die Entfernung des Auswurfschachts durch Lösen der Flügelmuttern.

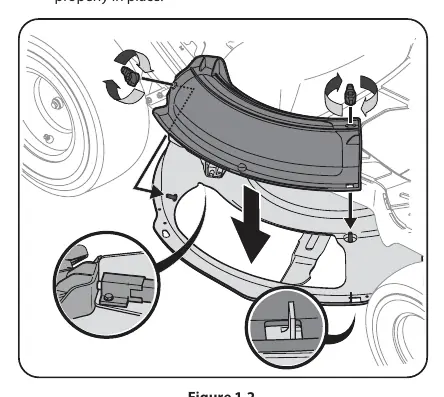

- Abbildung 1-2 zeigt die korrekte Positionierung des Mulchstopfens und die Betätigung des Sicherheitsschalters.
Modellkompatibilität
- Nur für ausgewählte 30-Zoll Mähdecks mit einem Messer geeignet.
- Überprüfen Sie die Bedienungsanleitung Ihres Aufsitzmähers auf Kompatibilität.
