Bedienungsanleitung für Neomitis Danaïs 1000W Elektrischer Handtuchheizkörper
Schnellstart-Anleitung für den Neomitis Danaïs 1000W Handtuchheizkörper. Erfahren Sie alles über Installation, Programmierung, Boost-Funktion und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Neomitis Danaïs Handtuchheizkörper ist für den Innenbereich konzipiert. Wichtig: Decken Sie niemals das Luftauslassgitter ab, da dies zu Überhitzung und vorzeitigem Verschleiß führen kann. Das Gerät darf nicht im Freien verwendet werden. Wenn auf dem Display FILE erscheint, ist der Staubfilter verstopft und muss gereinigt werden. Das Gerät verfügt über eine Kindersicherung und eine automatische Fenster-offen-Erkennung.
Produktbeschreibung
Der Handtuchheizkörper verfügt über ein patentiertes Gebläse für schnelle Wärme. Er bietet verschiedene Betriebsmodi wie Komfort, Eco und Frostschutz. Die Steuerung erfolgt über ein integriertes Bedienfeld mit Display. Optional ist eine RF-Fernbedienung erhältlich.
Installation und Montage

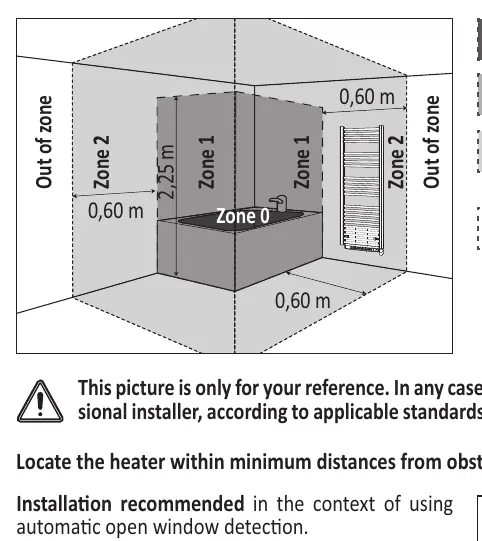

Die Installation muss durch einen qualifizierten Fachmann gemäß den geltenden Vorschriften erfolgen. Der Heizkörper ist ein Gerät der Klasse II (IP24) und kann in Badezimmern in Zone 2 installiert werden. Achten Sie auf die Mindestabstände zu Hindernissen (mindestens 15 cm). Verwenden Sie die mitgelieferte Bohrschablone, um die Halterungen korrekt zu positionieren. Stellen Sie sicher, dass der untere Teil des Heizkörpers mindestens 60 mm über dem Boden montiert ist.
Elektrischer Anschluss
Der Anschluss muss an eine feste Elektroinstallation erfolgen. Das Gerät verfügt über drei Adern:
- Blau: Neutralleiter
- Braun: Phase
- Schwarz: Steuerleitung (Pilot Wire)
Wenn die Steuerleitung nicht verwendet wird, muss sie isoliert werden. Ein direkter Anschluss an eine Steckdose ist verboten.
Bedienung und Betriebsmodi
Über die Mode-Taste können Sie zwischen den Betriebsarten wählen:
- Auto: Das Gerät folgt dem programmierten Zeitplan.
- Komfort: Hält die eingestellte Komforttemperatur.
- Eco: Senkt die Temperatur für Energieeinsparungen.
- Frostschutz: Hält die Raumtemperatur bei ca. 7°C.
Die Boost-Funktion sorgt für eine schnelle Erwärmung für bis zu 90 Minuten.
Programmierung
Sie können für jeden Wochentag individuelle Programme (P1, P2, P3) festlegen. Halten Sie die Mode-Taste für 5 Sekunden gedrückt, um in den Programmiermodus zu gelangen. Hier können Sie Uhrzeit, Wochentag und die gewünschten Heizphasen einstellen.
Wartung und Reinigung

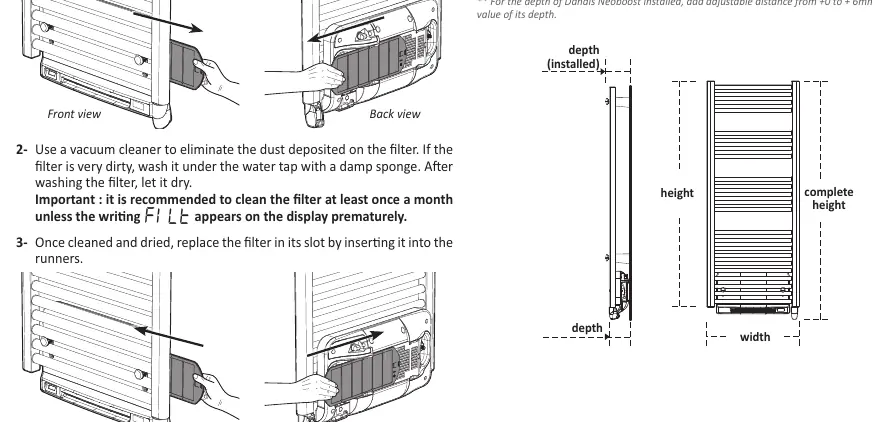

Schalten Sie das Gerät vor der Reinigung aus. Wischen Sie das Gehäuse mit einem feuchten Tuch ab; verwenden Sie keine Scheuermittel. Der Staubfilter sollte regelmäßig (mindestens einmal monatlich) gereinigt werden. Ziehen Sie den Filterstreifen heraus, reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser (danach vollständig trocknen lassen) und setzen Sie ihn wieder ein.
Fehlerbehebung
- FILE auf dem Display: Der Staubfilter ist verschmutzt. Reinigen oder ersetzen Sie ihn.
- Gerät heizt nicht: Prüfen Sie die Sicherung, den Betriebsmodus (ist es im Frostschutz?) und ob die Steuerleitung ein "Stop"-Signal sendet.
- Tasten reagieren nicht: Prüfen Sie, ob die Kindersicherung (Schloss-Symbol) aktiviert ist.
Praktische Hilfe
Typische Probleme
Der Staubfilter ist verstopft. Reinigen Sie den Filter oder ersetzen Sie ihn.
Prüfen Sie, ob das Gerät im Eco- oder Frostschutzmodus ist oder ob ein 'Stop'-Signal über die Steuerleitung empfangen wird.
Die Kindersicherung ist aktiv. Halten Sie die Minus- und Plus-Tasten gleichzeitig gedrückt, um sie zu entsperren.
Vor der Verwendung
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
- Schalten Sie die Stromversorgung vor dem Anschluss aus.
- Entfernen Sie die Schutzkappen an den Enden des Heizkörpers.
- Prüfen Sie, ob der Montageort den IP24-Vorgaben entspricht.
- Stellen Sie sicher, dass der Filter korrekt eingesetzt ist.
Technische Daten in der Praxis
- Pilot Wire (Schwarz)
- Steuerleitung zur externen Fernsteuerung der Betriebsmodi.
Abbildungen und Diagramme
- Anschlussplan: Blau (Neutral), Braun (Phase), Schwarz (Steuerleitung).
- Montage der Wandhalterungen: Schritt-für-Schritt-Anleitung zur Befestigung.
- Bedienfeld: Übersicht der Tasten und Symbole für Modi und Einstellungen.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Montage im Freien.
- Nicht mit Steckern an Steckdosen anschließen (Festanschluss erforderlich).
