Ersatzteilliste für Daikin Commercial 15 Ton DDC Control 2-Speed High Static Package Gas
Detaillierte Ersatzteilliste und Explosionszeichnungen für die Daikin 15 Ton DDC Control 2-Speed High Static Package Gas Unit (Modelle DBG1803VDDCAA, DBG1804VDDCAA, DBG1807VDDCAA). Enthält Referenznummern und Beschreibungen für Wartung und...
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste für die Daikin 15 Ton DDC Control 2-Speed High Static Package Gas Unit. Es richtet sich ausschließlich an qualifiziertes Fachpersonal. Die Anleitung enthält detaillierte Explosionszeichnungen und zugehörige Teilelisten für die Modelle DBG1803VDDCAA, DBG1804VDDCAA und DBG1807VDDCAA.
Aufbau der Ersatzteilliste
Die Liste ist in verschiedene Baugruppen unterteilt. Jede Baugruppe enthält eine Explosionszeichnung mit Referenznummern, die direkt mit der entsprechenden Tabelle verknüpft sind. Achten Sie bei der Auswahl der Teile auf die Modellcodes (M1, M2, M3), da einige Teile modellspezifisch sind.
Baugruppen und Explosionszeichnungen

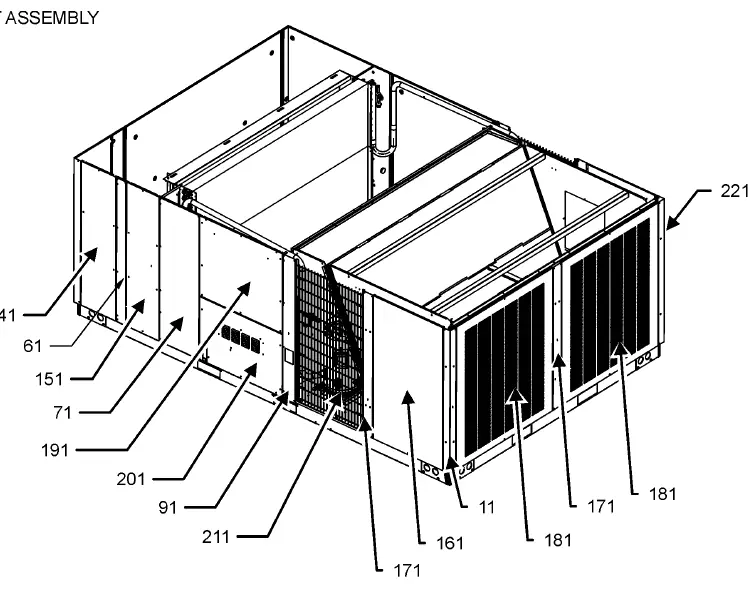

- Cabinet Assembly: Gehäusekomponenten und Paneele.
- Top Panel Assembly: Obere Abdeckungen und Lüfterkomponenten.
- Evaporator, Condenser and Partition Assy: Wärmetauscher, Spulen und Trennwände.
- Tubing and Compressor Assembly: Kompressor, Rohrleitungen und Sensoren.

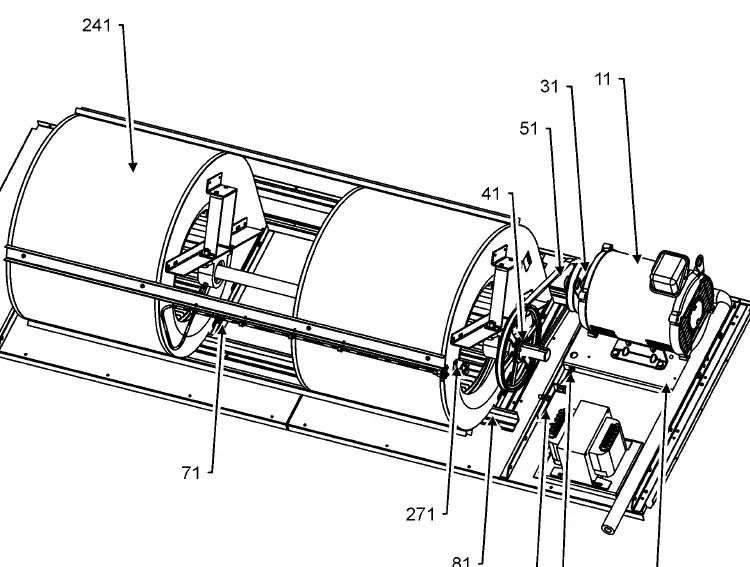

- Blower Assembly: Gebläseeinheit, Motor und Riemenantrieb.
- Heat Exchange Assembly: Brenner, Wärmetauscher und Gasventil.

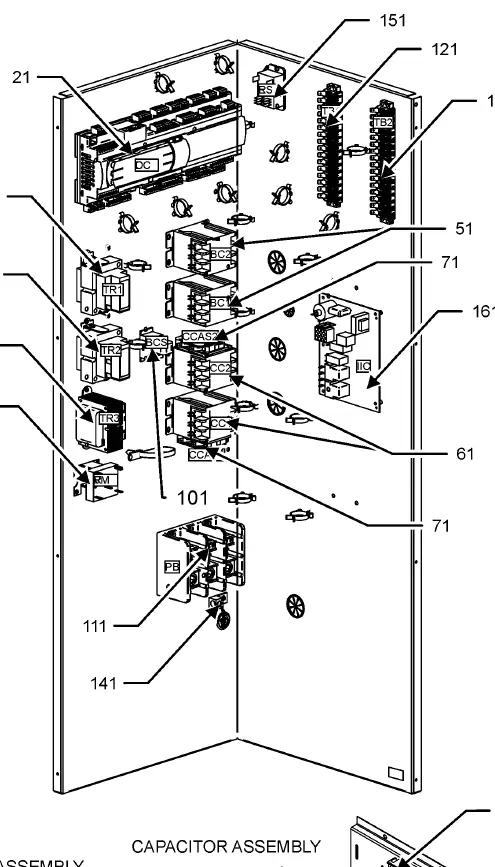

- Control Box Assembly: Elektrische Komponenten, Steuerungen und Schütze.
Wichtige Hinweise für Techniker
Wartungsarbeiten müssen von autorisiertem Fachpersonal unter Verwendung von Originalersatzteilen durchgeführt werden. Daikin übernimmt keine Haftung für Personen- oder Sachschäden, die durch unsachgemäße Wartung entstehen. Vor Beginn der Arbeiten sollte die gesamte Serviceinformation geprüft werden.
Praktische Hilfe
Typische Probleme
Identifizierung des korrekten Ersatzteils
Vergleichen Sie die Modellnummer (M1, M2, M3) des Geräts mit der Tabelle 'Expanded Model Nomenclature' in der Anleitung, um sicherzustellen, dass das Teil kompatibel ist.
Fehlende Teileinformationen
Prüfen Sie die 'Functional Parts List' auf Seite 3 für eine Übersicht der wichtigsten elektrischen und mechanischen Komponenten.
Vor der Verwendung
- Stellen Sie sicher, dass Sie die korrekte Modellnummer (M1, M2, M3) identifiziert haben.
- Verwenden Sie nur autorisierte Originalersatzteile.
- Stellen Sie sicher, dass die Wartung von qualifiziertem Fachpersonal durchgeführt wird.
- Überprüfen Sie die Explosionszeichnung der entsprechenden Baugruppe vor der Demontage.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Baugruppen des Geräts.
- Referenznummern (Ref. No) verweisen auf die entsprechende Teileliste.
- M-Codes (M1, M2, M3) geben an, für welches Modell das Teil spezifisch ist.
Modellkompatibilität
- M1: DBG1803VDDCAA
- M2: DBG1804VDDCAA
- M3: DBG1807VDDCAA
