Bedienungsanleitung für Tecnolite 10SOLLED34VCD65N Solar-LED-Leuchte

Schnelle Hilfe zur Installation und Bedienung der Tecnolite 10SOLLED34VCD65N Solar-LED-Leuchte. Erfahren Sie mehr über Lademodi, Montage, USB-Betrieb und Wartung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Die Tecnolite 10SOLLED34VCD65N ist eine vielseitige LED-Leuchte, die entweder über ein Solarpanel oder per USB-Anschluss betrieben werden kann. Vor der ersten Inbetriebnahme muss das Gerät zwingend 24 Stunden lang vollständig aufgeladen werden. Die Leuchte ist für den Außenbereich konzipiert und verfügt über verschiedene Betriebsmodi, die je nach Stromquelle variieren.

Montage

Die Leuchte kann an einer Wand montiert werden. Verwenden Sie dazu die mitgelieferten Schrauben (A-01), Dübel (A-02) und Unterlegscheiben (A-03). Achten Sie bei der Installation auf eine maximale Montagehöhe von 5 Metern, um die optimale Sensorreichweite zu gewährleisten. Bei der Solar-Variante (Option 1) muss das Solarpanel so platziert werden, dass es direktes Sonnenlicht erhält und nicht durch Bäume oder andere Hindernisse beschattet wird.

Betriebsmodi

Die Steuerung erfolgt über den Ein-/Ausschalter. Durch mehrmaliges Drücken werden die Modi gewechselt:

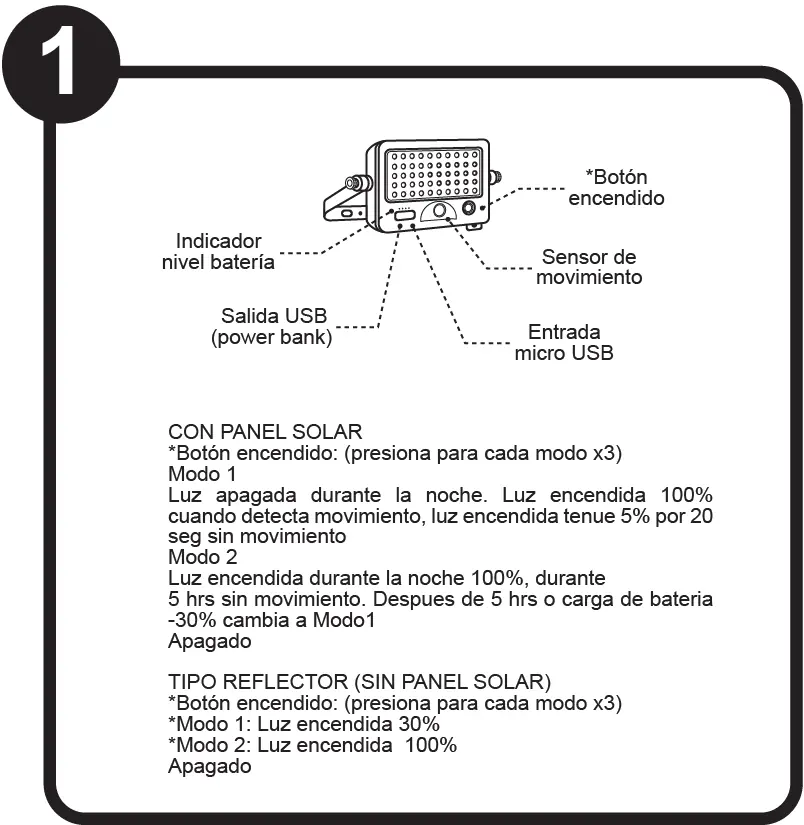

Steuerung der Betriebsmodi und Anschlüsse
Steuerung der Betriebsmodi und Anschlüsse
  • Mit Solarpanel:
    • Modus 1: Licht ist nachts aus. Bei Bewegungserkennung leuchtet es zu 100%. Ohne Bewegung leuchtet es für 20 Sekunden mit 5% Helligkeit.
    • Modus 2: Licht leuchtet nachts dauerhaft zu 100% für 5 Stunden. Danach schaltet es in Modus 1 um oder bei 30% Batterieladung.
  • Reflektor-Typ (ohne Solarpanel):
    • Modus 1: Licht leuchtet dauerhaft mit 30% Helligkeit.
    • Modus 2: Licht leuchtet dauerhaft mit 100% Helligkeit.

Bei der USB-Variante (Option 2) muss ein 5V-Adapter (nicht im Lieferumfang enthalten) verwendet werden.

Wartung und Sicherheit

Trennen Sie das Gerät vor Wartungsarbeiten von der Stromquelle. Reinigen Sie die Leuchte und ihre internen Teile regelmäßig mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Das Gerät ist nicht für Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bestimmt, es sei denn, sie werden beaufsichtigt. Halten Sie das Gerät von Kindern fern.

Technische Daten

  • Leistung: 10W LED
  • Schutzart: IP65 (staubdicht und strahlwassergeschützt)
  • Stoßfestigkeit: IK06
  • Ladeoptionen: Solarpanel oder USB-Eingang (5V)

Praktische Hilfe

Typische Probleme

Leuchte schaltet sich nicht ein

Stellen Sie sicher, dass das Gerät vor der ersten Nutzung 24 Stunden lang vollständig aufgeladen wurde.

Sensor reagiert nicht wie erwartet

Überprüfen Sie, ob die Montagehöhe 5 Meter nicht überschreitet und der Sensor nicht blockiert ist.

Solarbetrieb funktioniert nicht

Stellen Sie sicher, dass das Solarpanel direktem Sonnenlicht ausgesetzt ist und nicht durch Bäume oder Gebäude beschattet wird.

Vor der Verwendung

  • 24 Stunden vor dem ersten Gebrauch vollständig aufladen.
  • Montageort wählen, der direktes Sonnenlicht erhält (für Solarbetrieb).
  • Montagehöhe von maximal 5 Metern beachten.
  • Geeigneten 5V-Adapter für USB-Betrieb bereithalten (nicht enthalten).

Abbildungen und Diagramme

  • Option 1: Installation mit Solarpanel und 3m Verbindungskabel.
  • Option 2: USB-Ladebetrieb über Micro-USB-Eingang.

Modellkompatibilität

  • USB-Netzadapter (5V) ist nicht im Lieferumfang enthalten.
