Bedienungsanleitung für Tecnolite 10FLCLED05MV LED-Leiste

Erfahren Sie, wie Sie die Tecnolite 10FLCLED05MV LED-Leiste sicher installieren und warten. Diese Anleitung enthält wichtige Montagehinweise, technische Daten und Sicherheitshinweise für den Innenbereich.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Teileliste Seite 1 Schritt 1: Vorbereitung der Montage Seite 1

Wichtige Informationen aus der Anleitung

Diese LED-Leuchte ist ausschließlich für den Innenbereich bestimmt. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden. Achten Sie auf einen Mindestabstand von 0,50 m zu brennbaren Materialien, um Überhitzung zu vermeiden. Die Erdung muss physisch vorhanden sein.

Montage und Installation

Die Montage erfolgt in drei Schritten:

Teileliste
Teileliste

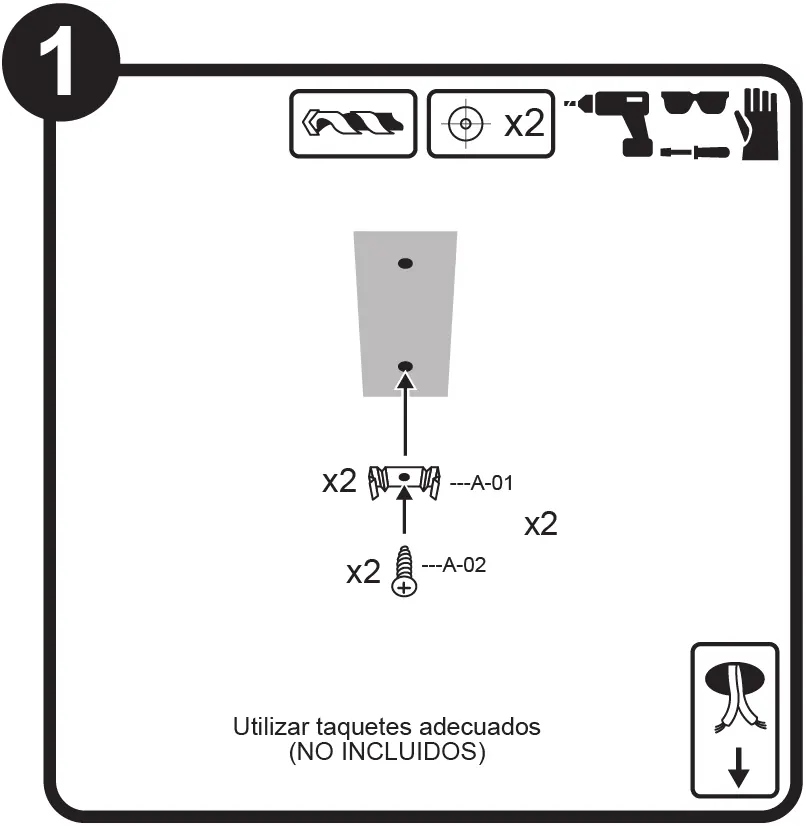

Schritt 1: Vorbereitung der Montage
Schritt 1: Vorbereitung der Montage
  1. Vorbereitung: Bohren Sie die Löcher für die Befestigung. Verwenden Sie geeignete Dübel für Ihren Untergrund (nicht im Lieferumfang enthalten).
  2. Befestigung: Montieren Sie die Halteklammern (A-01) mit den Schrauben (A-02) an der Decke oder Wand. Klicken Sie die Leuchte in die Halterungen.
  3. Verbindung: Verbinden Sie die Leuchte mit dem Stromnetz.

Elektrischer Anschluss

Die Erdung muss physisch vorhanden sein. Schließen Sie die Kabel gemäß der Kennzeichnung an: Phase (Línea), Erde (Tierra) und Neutralleiter (Neutro).

Wartung

Trennen Sie vor der Reinigung die Stromzufuhr. Reinigen Sie die Leuchte und ihre internen Teile nur mit einem trockenen Tuch. Überprüfen Sie regelmäßig die Anschlüsse.

Technische Daten

  • Spannung: 100-240V, 50/60Hz
  • Leistung: 10W
  • Einsatzbereich: Innenraum

Praktische Hilfe

Typische Probleme

Leuchte wird heiß

Sicherstellen, dass ein Mindestabstand von 0,50 m zu brennbaren Materialien eingehalten wird.

Unsichere Erdung

Die Erdung muss physisch vorhanden und korrekt angeschlossen sein.

Vor der Verwendung

  • Spannung prüfen (100-240V)
  • Werkzeug bereitlegen (Bohrer, Schraubendreher)
  • Geeignete Dübel für den Untergrund besorgen (nicht im Lieferumfang enthalten)
  • Stromversorgung vor Beginn unterbrechen
