Bedienungsanleitung für Tecnolite 100SOLLED131VCD65N Außenleuchte

Schnelle Hilfe zur Installation und Bedienung der Tecnolite 100SOLLED131VCD65N Solar-Außenleuchte. Erfahren Sie, wie Sie das Gerät montieren, den Akku laden und die Fernbedienung nutzen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang und Komponenten Seite 1 Montageschritt 2 Seite 1

Wichtige Informationen aus der Anleitung

Die Tecnolite 100SOLLED131VCD65N ist eine Solar-Außenleuchte, die vor der ersten Inbetriebnahme vollständig aufgeladen werden muss. Laden Sie das Gerät für mindestens 12 Stunden auf, um eine optimale Leistung zu gewährleisten. Für den laufenden Betrieb benötigt das Gerät mindestens 6 Stunden direkte Sonneneinstrahlung pro Tag. Die maximale empfohlene Montagehöhe beträgt 5 Meter.

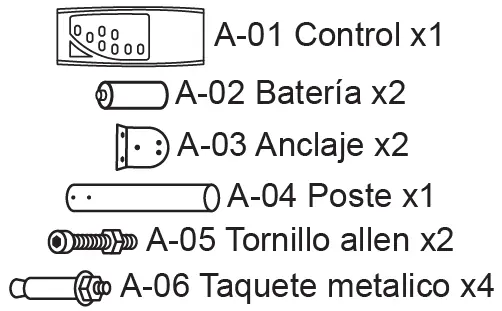

Lieferumfang

Stellen Sie sicher, dass alle folgenden Komponenten im Paket enthalten sind:

Lieferumfang und Komponenten
Lieferumfang und Komponenten
  • A-01: Fernbedienung (1x)
  • A-02: Batterien (2x)
  • A-03: Halterung/Anker (2x)
  • A-04: Mast (1x)
  • A-05: Inbusschrauben (2x)
  • A-06: Metall-Dübel (4x)

Installation

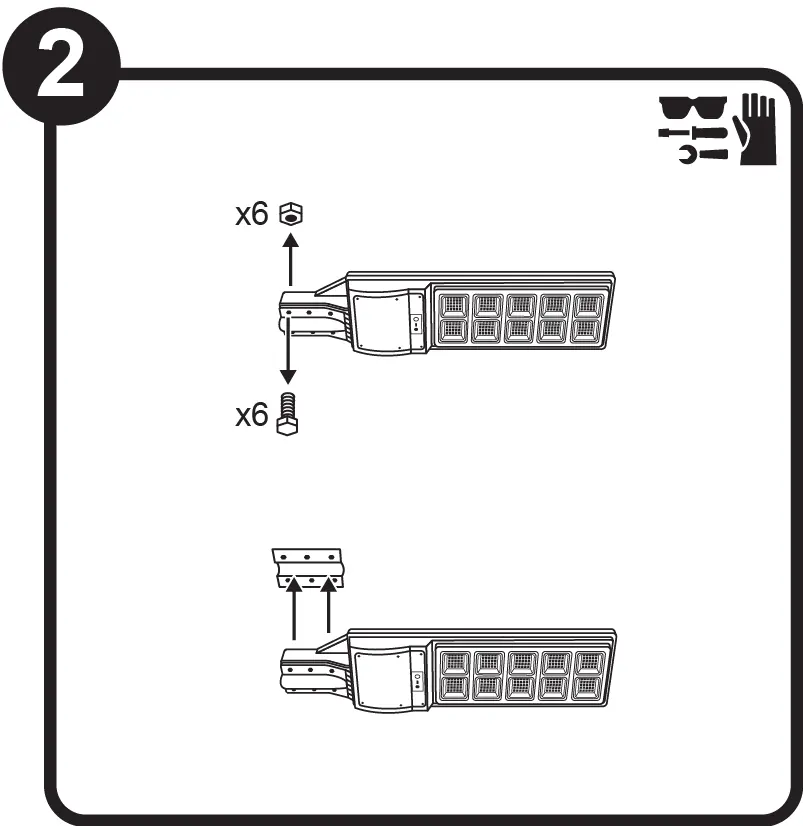

Montageschritt 2
Montageschritt 2
  1. Wählen Sie einen Montageort, der ausreichend Sonnenlicht erhält.
  2. Befestigen Sie die Halterung (A-03) mit den Dübeln (A-06) an der Wand oder dem Mast.
  3. Montieren Sie den Mast (A-04) an der Halterung unter Verwendung der Inbusschrauben (A-05).
  4. Befestigen Sie die Leuchte am Mast und sichern Sie diese mit den entsprechenden Schrauben.
  5. Achten Sie darauf, dass die Leuchte in einem Winkel von 120 Grad strahlt und nicht durch Bäume oder andere Hindernisse beschattet wird.

Bedienung und Fernbedienung

Die Leuchte verfügt über einen PIR-Bewegungssensor und eine Fernbedienung. Der Sensor schaltet die Leuchte nachts bei Bewegung auf 100% Helligkeit, während sie im Standby-Modus mit 15% Helligkeit leuchtet.

Funktionen der Fernbedienung:

  • Automatisches Einschalten: Aktiviert den Dämmerungssensor.
  • Helligkeitsstufen: Auswahl zwischen 50% und 100% Helligkeit.
  • Timer-Funktionen: 3H (3 Stunden), 5H (5 Stunden) oder 8H (8 Stunden) Leuchtdauer.

Wartung und Sicherheit

  • Halten Sie das Gerät von brennbaren Materialien fern.
  • Verwenden Sie bei der Montage Schutzbrille und Handschuhe.
  • Reinigen Sie das Gerät regelmäßig mit einem trockenen Tuch, um die Ladeeffizienz des Solarpanels zu erhalten.
  • Trennen Sie die Stromquelle vor Wartungsarbeiten.

Praktische Hilfe

Typische Probleme

Leuchte schaltet sich nicht ein

Stellen Sie sicher, dass das Gerät vor der ersten Nutzung 12 Stunden lang vollständig aufgeladen wurde und der Schalter am Gerät auf 'Ein' steht.

Leuchte leuchtet nur kurz

Überprüfen Sie, ob das Solarpanel durch Bäume oder Gebäude beschattet wird. Es benötigt mindestens 6 Stunden direkte Sonneneinstrahlung.

Vor der Verwendung

  • Gerät vor der ersten Inbetriebnahme 12 Stunden aufladen.
  • Montageort mit maximal 5 Metern Höhe wählen.
  • Sicherstellen, dass keine brennbaren Materialien in der Nähe sind.
  • Batterien (AAA) in die Fernbedienung einlegen.
  • Schutzbrille und Handschuhe für die Montage bereitlegen.

Abbildungen und Diagramme

  • Schritt 1 zeigt die Position des Solarpanels, des PIR-Sensors und des Ein-/Ausschalters.
  • Schritt 2-4 illustrieren die mechanische Befestigung der Leuchte an der Wandhalterung.
  • Schritt 6 zeigt das Einlegen der Batterien in die Fernbedienung und die Kopplung mit der Leuchte.

Modellkompatibilität

  • Nur für den Außenbereich geeignet.
  • Nicht für den Betrieb an Netzspannung geeignet (Solarbetrieb).
