Bedienungsanleitung für Taco 0034EPLUS ECM-Hocheffizienzzirkulationspumpe
Schnellstartanleitung für die Taco 0034EPLUS Zirkulationspumpe: Installation, Betriebsmodi, Verkabelung, Fehlerbehebung und technische Parameter.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Taco 0034EPLUS ist eine hocheffiziente Nassläufer-Zirkulationspumpe mit ECM-Motor und digitaler LED-Steuerung. Sie ist für den Einsatz in großen Wohn- und leichten gewerblichen Heizungs-, Kühl- und Brauchwassersystemen konzipiert. Die Pumpe darf nur in Innenräumen verwendet werden und ist für Wasser oder Wasser-Glykol-Gemische (max. 50%) geeignet.
Installation und Montage
- Die Pumpe kann im Vor- oder Rücklauf installiert werden, sollte jedoch immer vom Ausdehnungsgefäß weg pumpen.
- Der Motor muss in horizontaler Position montiert werden.
- Verwenden Sie zur Geräuschreduzierung Schwingungsdämpfer an der Verrohrung.
- Bei Installationen über 1600 m (5000 ft) Höhe ist ein Mindestfülldruck von 20 psi erforderlich, um Kavitation zu vermeiden.
- Das System muss vor dem Betrieb vollständig befüllt werden, da die Lager wassergeschmiert sind und nicht trocken laufen dürfen.
Elektrischer Anschluss
Trennen Sie vor der Verkabelung die Stromversorgung. Die Pumpe verfügt über einen abnehmbaren grünen Klemmenblock. Schließen Sie Phase (L), Neutralleiter (N) und Erde (G) gemäß dem Schaltplan an. Verwenden Sie ausschließlich flexible Leitungen.
Betriebsmodi
Die Pumpe bietet fünf Betriebsmodi, die über das Tastenfeld eingestellt werden:
- TacoAdapt: Automatische, selbstregulierende Anpassung.
- Konstanter Druck: 5 Kurveneinstellungen (6-30 Fuß).
- Proportionaler Druck: 5 Kurveneinstellungen (8,2-28,6 Fuß).
- Feste Drehzahl: Manuelle Einstellung von 1-100%.
- 0-10V DC: Externe Steuerung über Analogsignal oder PWM.
Fehlerbehebung
Fehler werden durch eine rote LED und einen Code auf dem Display angezeigt. Bei einer Blockierung führt die Pumpe automatisch 100 Startversuche durch. Schlägt dies fehl, ist eine manuelle Reinigung des Rotors/Laufrads erforderlich. Häufige Fehlercodes sind E1 (Blockierung), E2 (Unterspannung) und E3/E4 (Überhitzung).
Wartung
Die Steuereinheit ist drehbar, um eine optimale Ablesbarkeit in jeder Einbaulage zu gewährleisten. Zur Reinigung des Laufrads muss die Stromversorgung unterbrochen, die Absperrventile geschlossen und das Motorgehäuse gelöst werden.
Herstellerinformationen
Taco Comfort Solutions
Praktische Hilfe
Typische Probleme
Pumpe ist laut (Kavitation)
Erhöhen Sie den Saugdruck des Systems innerhalb des zulässigen Bereichs.
Pumpe läuft nicht trotz Stromversorgung
Überprüfen Sie die Spannungsversorgung, den Leitungsschutzschalter und ob der Rotor blockiert ist.
Rote LED leuchtet / Rotor blockiert
Führen Sie die manuelle Entsperrung durch: Motor ausbauen, Laufrad von Ablagerungen reinigen und wieder einsetzen.
Gebäude wird nicht warm
System entlüften, da sich Luft im Kreislauf befinden könnte.
Vor der Verwendung
- Stellen Sie sicher, dass das System vollständig mit Wasser oder Wasser-Glykol-Gemisch befüllt ist.
- Prüfen Sie, ob der Motor in horizontaler Position montiert ist.
- Stellen Sie sicher, dass die Stromversorgung geerdet ist.
- Verwenden Sie nur flexible Leitungen für den elektrischen Anschluss.
- Stellen Sie sicher, dass die Pumpe nicht trocken läuft.

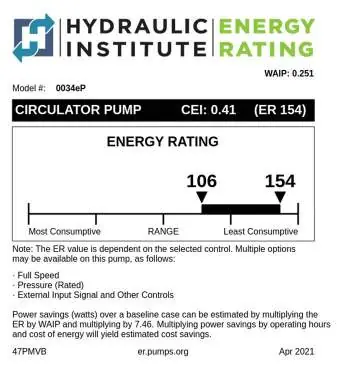

Technische Daten in der Praxis
- Max. Betriebsdruck
- 150 psi (10,3 bar)
- Medientemperatur
- 14°F bis 230°F (-10°C bis 110°C)
- Elektrische Leistung
- Max. 170W, 115/208/230V, 50/60 Hz
Abbildungen und Diagramme
- Figure 2 & 3: Zeigen bevorzugte Rohrleitungsanordnungen für Kesselvorlauf und -rücklauf.
- Figure 4 & 5: Zeigen zulässige und unzulässige Motor-Einbaulagen.
- Figure 8: Detaillierte Anleitung für den externen 0-10V DC / PWM Signalanschluss.
Modellkompatibilität
- Edelstahlmodelle sind für offene Trinkwassersysteme geeignet.
- Nicht in Schwimmbad- oder Spa-Bereichen verwenden.
- Zusatz von chemischen Additiven auf Erdölbasis führt zum Garantieverlust.
