Bedienungsanleitung für die Taco 0026e ECM Hocheffizienz-Umwälzpumpe
Schnellstartanleitung für die Taco 0026e Umwälzpumpe: Installation, elektrische Anschlüsse, Betriebsmodi, Fehlerbehebung und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Taco 0026e ist eine hocheffiziente, drehzahlgeregelte Nassläufer-Umwälzpumpe mit ECM-Permanentmagnetmotor. Sie ist für den Einsatz in großen Wohn- und leichten gewerblichen Hydronik-Heizsystemen, Kühlwassersystemen und Brauchwasseranlagen konzipiert. Die Pumpe darf nur in Innenräumen verwendet werden und ist für Wasser oder Wasser-Glykol-Gemische (max. 50%) geeignet.
Installation und Montage
Die Pumpe kann sowohl im Vorlauf als auch im Rücklauf des Kessels installiert werden, sollte jedoch immer vom Ausdehnungsgefäß weg pumpen. Der Motor muss in horizontaler Position montiert werden. Verwenden Sie zur Vermeidung von Geräuschübertragungen Schwingungsdämpfer an der Verrohrung. Verwenden Sie ausschließlich die mitgelieferten O-Ring-Dichtungen; flache Gummidichtungen sind nicht zulässig.
Elektrischer Anschluss
Trennen Sie vor der Verkabelung die Stromversorgung. Die Pumpe verfügt über eine abnehmbare grüne Anschlussklemme. Schließen Sie die Phase (L), den Neutralleiter (N) und die Erdung (G) an. Verwenden Sie nur flexible Leitungen. Die Pumpe ist doppelt isoliert, eine Erdung ist zur Sicherheit jedoch empfohlen.
Betriebsmodi
Die Pumpe verfügt über 5 einstellbare Modi, die über ein Einstellrad gewählt werden:
- TacoAdapt: Automatische, selbstregulierende proportionale Druckregelung (violette LED).
- LOW: 8 Fuß Förderhöhe, konstanter Druck, variable Drehzahl (orange LED).
- MEDIUM: 16 Fuß Förderhöhe, konstanter Druck, variable Drehzahl (orange LED).
- HIGH: 26 Fuß Förderhöhe, feste Drehzahl (blaue LED).
- 0-10V DC: Externer analoger Eingang oder PWM-Signal (gelbe LED).
Fehlerbehebung und Wartung
Die Pumpe verfügt über eine SureStart-Funktion zur automatischen Entblockierung und Entlüftung. Bei einer Blockierung leuchtet die LED rot. Sollte die automatische Entblockierung nach 100 Versuchen fehlschlagen, muss die Pumpe manuell gereinigt werden: Strom trennen, Absperrventile schließen, Motorschrauben lösen, Rotor/Laufrad entnehmen, Verunreinigungen entfernen und wieder zusammenbauen.
Herstellerinformationen
Taco Comfort Solutions
Praktische Hilfe
Typische Probleme
Pumpe ist laut (Kavitation)
Saugdruck innerhalb des zulässigen Bereichs erhöhen.
Laufgeräusche durch Luft
System entlüften und Füll- sowie Entlüftungsvorgang wiederholen.
Pumpe läuft nicht trotz Strom
Spannungsversorgung prüfen, Sicherung kontrollieren oder Rotor auf Blockierung prüfen.
Rote LED leuchtet
Rotor ist blockiert. Automatische Entblockierung abwarten oder manuelle Reinigung durchführen.
Vor der Verwendung
- System mit Wasser oder max. 50% Glykol füllen.
- Sicherstellen, dass der Motor horizontal montiert ist.
- O-Ring-Dichtungen verwenden (keine flachen Gummidichtungen).
- Bei Höhen über 1600m (5000ft) Fülldruck auf mind. 20 psi anpassen.
- Vibrationsdämpfer an der Verrohrung anbringen.

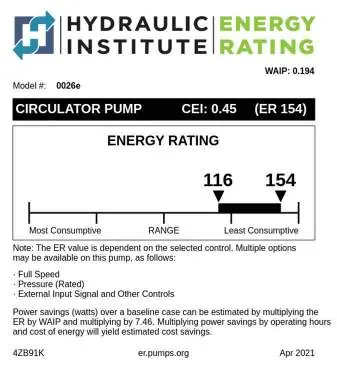

Technische Daten in der Praxis
- Max. Betriebsdruck
- 150 psi (10,3 bar).
- Medientemperatur
- 14°F bis 230°F (-10°C bis 110°C).
- Elektrische Daten
- 115/208/230V, 50/60 Hz, max. 120W, 1,05A.
Abbildungen und Diagramme
- Figure 2 & 3: Zeigen bevorzugte Rohrleitungsanordnungen für Kesselvorlauf und -rücklauf.

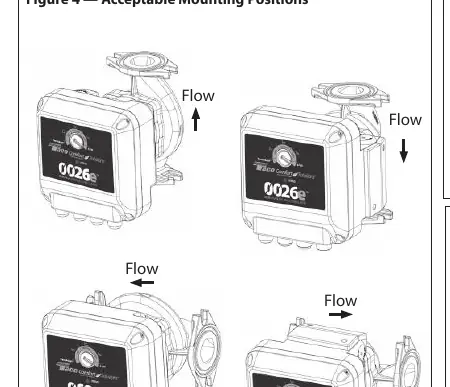

- Figure 4 & 5: Zeigen zulässige und unzulässige Motor-Einbaulagen.
- Figure 7: Erläutert die LED-Farben und Einstellmodi am Drehregler.

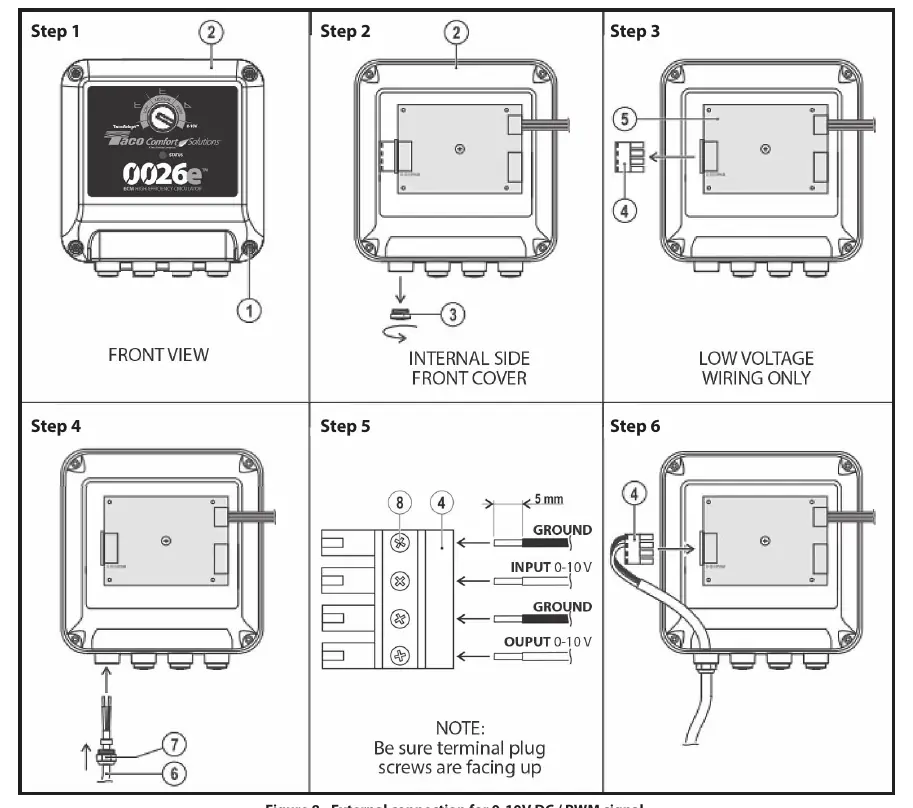

- Figure 8: Detaillierte Schritte für den externen 0-10V DC / PWM Signalanschluss.
Modellkompatibilität
- Nicht in Schwimmbädern oder Spa-Bereichen verwenden.
- Nur für Innenräume geeignet.
- SS-Modell für offene Trinkwassersysteme geeignet.
