Bedienungsanleitung für Taco 007e-2ECM Hocheffizienz-Umwälzpumpe
Schnellstartanleitung für die Taco 007e-2ECM Umwälzpumpe: Installation, elektrische Verdrahtung, Entlüftung, Fehlerbehebung und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Taco 007e-2ECM ist eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe mit ECM-Technologie für geschlossene hydronische Systeme. Sie ist nicht für offene Trinkwassersysteme oder Schwimmbäder geeignet. Bei Installationen über 1500 Metern (5000 Fuß) ist ein Mindestfülldruck von 20 psi erforderlich, um Kavitation zu vermeiden.
Installation
Die Pumpe muss mit dem Motor in horizontaler Position montiert werden. Der Anschlusskasten sollte für eine optimale Sicht auf 9 Uhr positioniert sein. Verwenden Sie nur die mitgelieferten O-Ring-Dichtungen; flache Gummidichtungen führen zu Undichtigkeiten und zum Garantieverlust. Bei der Montage an Wand- oder Bodenbalken sollten Schwingungsdämpfer verwendet werden, um Geräuschübertragungen zu minimieren.
Elektrischer Anschluss
Die Pumpe ist doppelt isoliert und benötigt keinen Erdungsanschluss. Verwenden Sie ausschließlich flexible Leitungen. Schließen Sie die stromführende Leitung (Line/Hot) an das schwarze Kabel und den Neutralleiter an das weiße Kabel an. Achten Sie beim Anschluss an den grünen Stecker auf eine Abisolierlänge von ca. 6 mm (0,25 Zoll), um Kurzschlüsse zu vermeiden.
Inbetriebnahme und Entlüftung
Das System muss vor dem Betrieb mit Wasser oder einer Wasser-Glykol-Mischung (max. 50%) befüllt werden. Ein Trockenlauf führt zu dauerhaften Schäden. Zur Entlüftung wird empfohlen, die Pumpe ausreichend lange laufen zu lassen, um alle Luft aus der Lagerkammer zu entfernen. Eine orangefarbene LED zeigt den Betrieb an.
Green Mode
Nach 7 Tagen Dauerbetrieb wechselt die Pumpe automatisch in den Green Mode (niedrigerer Proportionaldruck) zur Energieoptimierung, was durch eine grüne LED signalisiert wird. Bei einem Neustart kehrt die Pumpe in den Normalmodus zurück.
Fehlerbehebung und Entsperrung
Eine rote LED zeigt an, dass der Rotor blockiert ist. Die Pumpe führt automatisch 100 Startversuche über ca. 15 Minuten durch. Schlägt dies fehl, muss eine manuelle Entsperrung erfolgen: Stromversorgung trennen, Absperrventile schließen, Motor von der Pumpe lösen, Rotor/Laufrad reinigen und wieder einsetzen.
Herstellerinformationen
Taco Comfort Solutions
Praktische Hilfe
Typische Probleme
Pumpe ist laut (Kavitation)
Saugdruck innerhalb des zulässigen Bereichs erhöhen.
Pumpe läuft nicht trotz Stromversorgung
Spannung prüfen, Sicherung kontrollieren, Rotor auf Blockade prüfen oder Pumpe auf Überhitzung prüfen.
Rote LED leuchtet
Rotor ist blockiert. Manuelle Entsperrung gemäß Anleitung durchführen.
Vor der Verwendung
- System mit Wasser oder max. 50% Glykolgemisch befüllen.
- Sicherstellen, dass keine Luft im System verbleibt (Entlüftung).
- Motor in horizontaler Position montieren.
- Nur mitgelieferte O-Ring-Dichtungen verwenden.
- Flexible Leitungen für den elektrischen Anschluss nutzen.

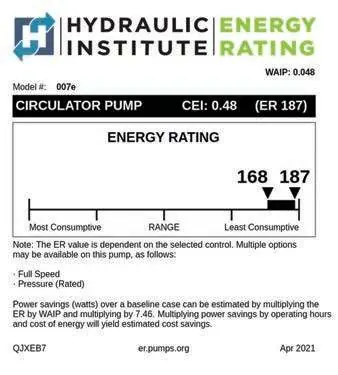

Technische Daten in der Praxis
- Max. Betriebsdruck
- 125 psi (8,6 bar) für Standardmodelle.
- Max. Wassertemperatur
- 230°F (110°C).
- Elektrische Spezifikationen
- 110-120V, 50/60 Hz, einphasig; max. 44W.
Abbildungen und Diagramme
- Figure 2/3: Zeigen bevorzugte Rohrleitungsanordnungen für Kesselvorlauf und -rücklauf.
- Wiring Diagram: Zeigt den Anschluss der Stromversorgung an den grünen Stecker.
Modellkompatibilität
- Nur für geschlossene Kreislaufsysteme geeignet.
- Nicht für offene Trinkwassersysteme oder Kaltwassersysteme geeignet.
- Nicht für Systeme mit konstanter Zirkulation empfohlen.
