Bedienungsanleitung für die TACO 0034EPLUS-F2 Umwälzpumpe

Schnellstartanleitung für die TACO 0034EPLUS-F2 Umwälzpumpe. Erfahren Sie alles über Installation, Betriebsmodi, Verkabelung, Fehlerbehebung und technische Parameter.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Die TACO 0034ePlus ist eine hocheffiziente Nassläufer-Umwälzpumpe mit ECM-Motor und digitaler LED-Steuerung. Sie ist für den Einsatz in großen Wohn- und leichten gewerblichen Hydronik-Heizsystemen, Kühlwassersystemen und Brauchwasseranlagen konzipiert. Die Pumpe darf nur in Innenräumen verwendet werden und ist für Wasser oder Wasser-Glykol-Gemische (max. 50%) geeignet.

Installation

Die Pumpe kann sowohl im Vorlauf als auch im Rücklauf installiert werden, sollte jedoch immer von der Ausdehnungsgefäß-Seite weg pumpen. Der Motor muss zwingend in horizontaler Position montiert werden. Bei Installationen in Höhen über 1600 Metern (5000 Fuß) ist ein höherer Fülldruck von mindestens 20 psi erforderlich, um Kavitation zu vermeiden.

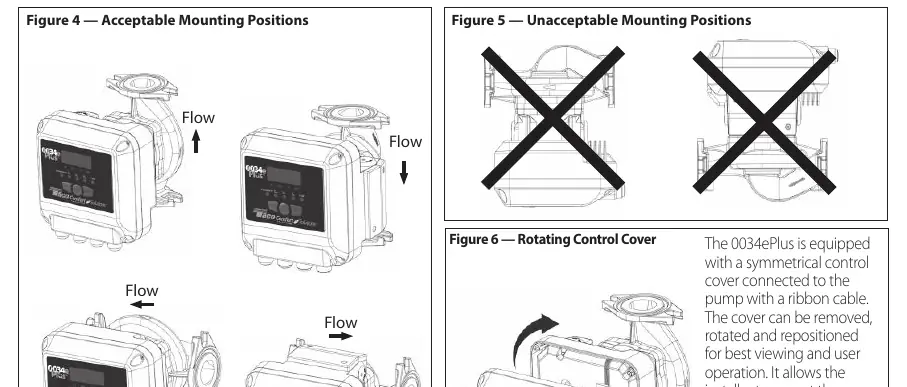

Zulässige und unzulässige Montagepositionen des Motors
Zulässige und unzulässige Montagepositionen des Motors
Zusätzliches Montagefoto von Seite 16
Zusätzliches Montagefoto von Seite 16

Verkabelung

Trennen Sie vor der Verkabelung die Stromversorgung. Verwenden Sie ausschließlich flexible Leitungen. Der grüne Klemmenblock kann zur einfacheren Verdrahtung entnommen werden. Schließen Sie die Phase an L, den Neutralleiter an N und die Erdung an G an. Die Pumpe verfügt über eine abnehmbare und drehbare Steuereinheit für eine optimale Ausrichtung des Displays.

Betriebsmodi

Die Pumpe bietet fünf Betriebsmodi, die über das Tastenfeld eingestellt werden können:

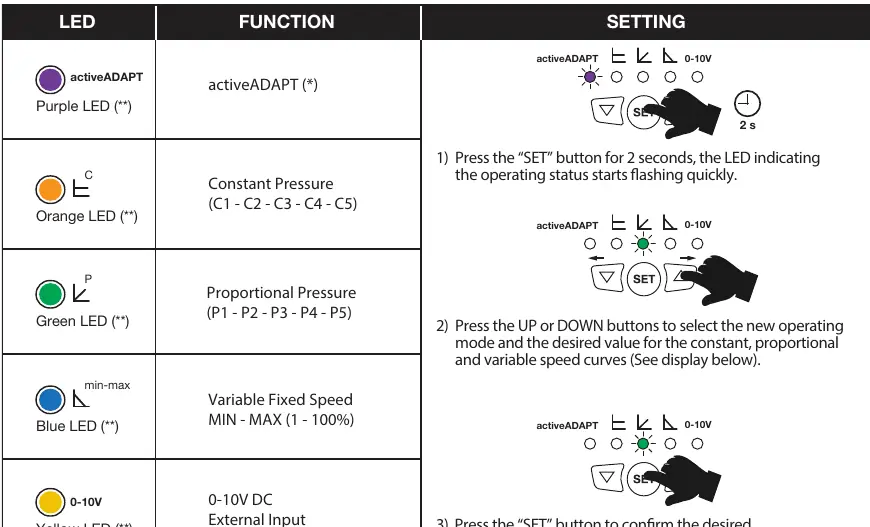

Einstellung der Betriebsmodi über das Tastenfeld
Einstellung der Betriebsmodi über das Tastenfeld
Diagramm der 0-10V Steuersignale
Diagramm der 0-10V Steuersignale
  • activeADAPT: Automatische, selbstregulierende proportionale Druckregelung.
  • Konstanter Druck: 5 Kurveneinstellungen für konstanten Druck.
  • Proportionaler Druck: 5 Kurveneinstellungen für proportionalen Druck.
  • Feste Drehzahl: Variable Einstellung von 1 bis 100%.
  • 0-10V DC: Externer Steuereingang für Gebäudeleittechnik.

Fehlerbehebung

Fehler werden durch eine rote LED und einen Fehlercode auf dem Display angezeigt. Bei einer blockierten Pumpe startet ein automatischer Entblockierungsprozess. Sollte dieser fehlschlagen, muss die Pumpe manuell durch Demontage des Motors und Reinigung des Laufrads von Ablagerungen befreit werden.

Technische Daten

  • Maximaler Betriebsdruck: 150 psi (10,3 bar)
  • Maximale Medientemperatur: 230°F (110°C)
  • Minimale Medientemperatur: 14°F (-10°C)
  • Spannung: 115/208/230V, 50/60 Hz, einphasig

Herstellerinformationen

Taco Comfort Solutions

Markenprofil

Praktische Hilfe

Typische Probleme

Pumpe ist laut (Kavitation)

Erhöhen Sie den Saugdruck des Systems innerhalb des zulässigen Bereichs.

Laufgeräusche durch Luft

Entlüften Sie das System und wiederholen Sie den Füll- und Spülvorgang.

Pumpe läuft trotz Stromzufuhr nicht

Überprüfen Sie die Spannungsversorgung, den Schutzschalter und ob der Rotor blockiert ist.

Rote LED leuchtet / Fehlercode E1

Rotor ist blockiert. Führen Sie den manuellen Entblockierungsprozess durch (Motor demontieren und reinigen).

Vor der Verwendung

  • Stellen Sie sicher, dass das System vor dem Betrieb vollständig gefüllt ist (Trockenlauf vermeiden).
  • Prüfen Sie, ob die Versorgungsspannung mit den Angaben auf dem Typenschild übereinstimmt.
  • Verwenden Sie nur die mitgelieferten O-Ring-Dichtungen.
  • Stellen Sie sicher, dass der Motor horizontal montiert ist.
  • Verwenden Sie bei der Wand- oder Bodenmontage Vibrationsdämpfer.

Technische Daten in der Praxis

Max. Betriebsdruck
150 psi (10,3 bar) darf nicht überschritten werden.
Medientemperatur
Zulässiger Bereich von -10°C bis 110°C.
0-10V Eingang
Unter 1,5V geht die Pumpe in den Standby-Modus.

Abbildungen und Diagramme

  • Figure 2 & 3 zeigen bevorzugte Rohrleitungsanordnungen für Kesselvorlauf, Rücklauf und Primär/Sekundär-Systeme.
  • Figure 4 & 5 illustrieren die korrekte (horizontale) und inkorrekte Montageposition des Motors.
  • Figure 8 zeigt die detaillierte Verkabelung für externe 0-10V DC / PWM-Signale.

Modellkompatibilität

  • Nur für Innenräume geeignet.
  • Geeignet für Wasser oder max. 50% Wasser/Glykol-Lösung.
  • Edelstahlmodelle (SF2) sind für offene Trinkwassersysteme geeignet.
  • Nicht in Schwimmbädern oder Spa-Bereichen verwenden.
