Bedienungsanleitung für Liegeergometer Sunny Health & Fitness COREZY SF-RB424006

Schnelle Hilfe und Anleitung für das Sunny Health & Fitness COREZY SF-RB424006 Liegeergometer. Erfahren Sie alles über Montage, Computereinstellungen, Widerstandsanpassung und App-Verbindung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Sunny Health & Fitness COREZY SF-RB424006 ist ein Liegeergometer mit 16 magnetischen Widerstandsstufen. Die Montage erfordert 10 Schritte, bei denen Stabilisatoren, Sitz, Lenker und Computer montiert werden. Der Computer benötigt 2 AA-Batterien und kann per Bluetooth mit der SunnyFit-App verbunden werden. S. 1, 5, 10, 12

Wichtigste Schritte

  • Montage der Stabilisatoren S. 5
  • Widerstand einstellen S. 12

Erste Inbetriebnahme

  • Batterien einlegen S. 13
  • App verbinden S. 17

Probleme und Lösungen

Computer zeigt keine Daten

Batterien prüfen oder neu einlegen.

S. 16

Wartung und Reset

  • Werte zurücksetzen S. 15

Technische Daten

Parameter Wert Hinweis Seiten
Max. Gewicht 135 kg Maximale Belastbarkeit S. 2
Widerstand 16 Stufen Magnetischer Widerstand S. 12

Wo es im PDF steht

  • Sicherheitshinweise S. 2
  • Montageanleitung S. 5, 6, 7, 8
  • Einstellungsanleitung S. 12
  • Computer-Funktionen S. 14, 15, 16
  • Teileliste S. 20, 21
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Hardware-Paket für die Montage Seite 4 Montageschritt 1 Seite 5 Montageschritt 6 Seite 8 Explosionszeichnung Seite 18

Wichtige Informationen aus der Anleitung

Das Sunny Health & Fitness COREZY SF-RB424006 ist ein Liegeergometer für den Heimgebrauch. Vor der Nutzung ist es wichtig, die Sicherheitsanweisungen zu lesen. Das Gerät ist für ein maximales Benutzergewicht von 135 kg (300 lbs) ausgelegt. Stellen Sie das Gerät auf eine ebene, feste Oberfläche mit mindestens 60 cm Freiraum in alle Richtungen.

Montage

Die Montage erfolgt in 10 Schritten. Stellen Sie vor Beginn sicher, dass alle Teile gemäß der Checkliste vorhanden sind. Verwenden Sie die mitgelieferten Werkzeuge (Schraubenschlüssel, Inbusschlüssel). Achten Sie beim Zusammenbau des Frontpfostens darauf, die Kabel nicht einzuklemmen.

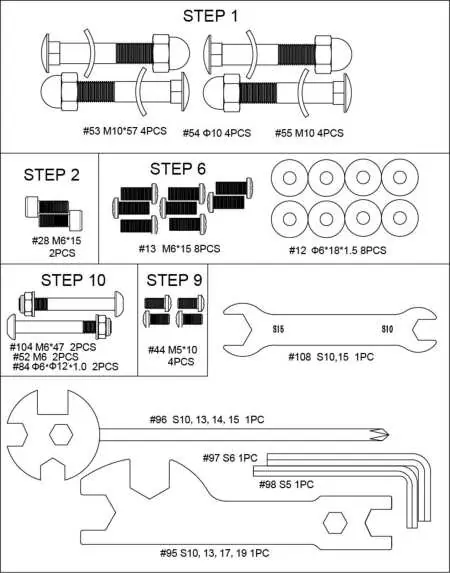

Hardware-Paket für die Montage
Hardware-Paket für die Montage
Montageschritt 1
Montageschritt 1
Montageschritt 6
Montageschritt 6

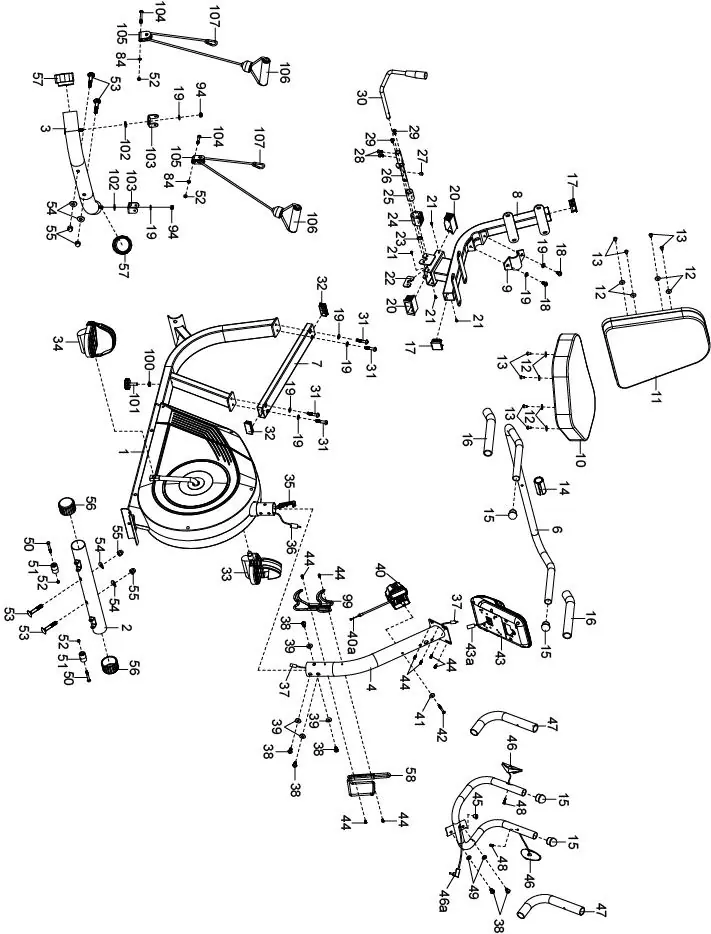

Explosionszeichnung
Explosionszeichnung
  • Schritt 1: Montage der Stabilisatoren und des Fußpolsters am Hauptrahmen.
  • Schritt 2: Montage des Bremshebels und der Sitzschiene.
  • Schritt 3: Montage der Pedale (beachten Sie die Drehrichtung: links gegen den Uhrzeigersinn, rechts im Uhrzeigersinn).
  • Schritt 4: Montage des Frontpfostens und Anschluss der Sensorkabel.
  • Schritt 5-6: Montage der Lenker und des Sitzes mit Rückenlehne.
  • Schritt 7-10: Montage des vorderen Lenkers, Computers, Flaschenhalters, Hantelablage und der Seilgruppen.

Einstellungen

Widerstand: Drehen Sie den Widerstandsknopf im Uhrzeigersinn, um den Widerstand zu erhöhen (Stufe 1-16), und gegen den Uhrzeigersinn, um ihn zu verringern.

Sitz: Drücken Sie den Bremshebel nach unten, um den Sitz vor oder zurück zu schieben, und heben Sie den Hebel an, um ihn zu fixieren.

Balance: Wenn das Gerät wackelt, passen Sie die einstellbaren Endkappen an den hinteren Stabilisatoren an.

Computer und App

Der Computer wird mit 2 AA-Batterien betrieben. Er zeigt Zeit, Distanz, Kalorien, Puls, Geschwindigkeit und RPM an. Die Bluetooth-Funktion ermöglicht die Verbindung mit der SunnyFit-App. Wenn keine Aktivität für 4 Minuten erfolgt, schaltet sich der Computer automatisch ab.

Wartung und Reinigung

Reinigen Sie das Gerät nach jedem Gebrauch mit einem weichen, sauberen, feuchten Tuch. Vermeiden Sie Scheuermittel. Überprüfen Sie wöchentlich alle Schrauben und Pedale auf festen Sitz. Lagern Sie das Gerät in einer kühlen, trockenen Umgebung.

Praktische Hilfe

Typische Probleme

Computer zeigt Fehler oder funktioniert nicht

Batterien entfernen und neu einlegen. Prüfen Sie die Kabelverbindungen im Frontpfosten.

Fahrrad wackelt während der Benutzung

Passen Sie die einstellbaren Endkappen an den hinteren Stabilisatoren an, bis das Gerät stabil steht.

Bluetooth-Verbindung schlägt fehl

Stellen Sie sicher, dass Bluetooth am Mobilgerät aktiviert ist. Besuchen Sie sunnyfit.com/guide für weitere Hilfe.

Vor der Verwendung

  • Prüfen Sie alle Teile anhand der beiliegenden Liste.
  • Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
  • Platzieren Sie das Gerät auf einer ebenen Fläche mit 60 cm Freiraum.
  • Installieren Sie 2 AA-Batterien im Computer.
  • Stellen Sie sicher, dass der Widerstandsknopf vor dem Kabelanschluss auf Stufe 1 steht.

Technische Daten in der Praxis

Widerstandsstufen
16 Stufen, wobei 1 die niedrigste und 16 die höchste Stufe ist.
Maximales Benutzergewicht
300 lbs (135 kg).

Abbildungen und Diagramme

  • Die Explosionszeichnungen zeigen die genaue Position und Nummerierung aller Kleinteile und Schrauben.
  • Die Montagezeichnungen verdeutlichen die Reihenfolge der Schritte und die korrekte Ausrichtung der Komponenten.

Modellkompatibilität

  • Kompatibel mit der SunnyFit-App für Tracking und Kurse.
  • Unterstützt drahtlose Herzfrequenzmessung mit SunnyFit HR200 Monitor.
