Beleuchtung / Leuchten
Bedienungsanleitung für Sunco 8" Ultra-Slim Selectable Downlight DL_SL8-18W-27K_5K
Schnelle Installationsanleitung und Fehlerbehebung für das Sunco 8" Ultra-Slim Selectable Downlight. Erfahren Sie, wie Sie die Leuchte montieren, die Farbtemperatur einstellen und häufige Probleme beheben.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Sunco 8" Ultra-Slim Selectable Downlight wird durch Ausschalten des Stroms, Vorbereiten der Deckenöffnung, Verkabelung der Anschlussdose, Auswahl der Farbtemperatur und Einsetzen der Leuchte mittels Federklemmen installiert. S. 3, 4, 5
Wichtigste Schritte
- Farbtemperatur einstellen S. 5
- Kabel anschließen S. 4
Erste Inbetriebnahme
- Stromkreis am Sicherungskasten ausschalten S. 3, 4
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Leuchte summt
Prüfen Sie auf Interferenzen durch andere Geräte oder prüfen Sie die Dimmer-Kompatibilität.
S. 7Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V | Betriebsspannung | S. 6 |
| Leistung | 14W | Stromverbrauch | S. 6 |
| Lichtstrom | 1350LM | Helligkeit | S. 6 |
Wo es im PDF steht
- Lieferumfang S. 2
- Installationsanleitung S. 4, 5
- Technische Daten S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen, Sicherheitshinweise und technische Daten für das Sunco 8" Ultra-Slim Selectable Downlight. Das Gerät ist für den Innenbereich geeignet und verfügt über eine einstellbare Farbtemperatur. Bitte lesen Sie die Anweisungen vor der Installation sorgfältig durch.
Lieferumfang
- 1x LED-Leuchte
- 1x Anschlussdose (Junction Box)
- 1x Installationsschablone
- 2x Drahtmuttern
Sicherheitshinweise
- Schalten Sie vor der Installation den Stromkreis am Sicherungskasten aus.
- Die Installation sollte von einer fachkundigen Person durchgeführt werden.
- Das Produkt ist nicht kompatibel mit Sensoren von Drittanbietern, Lichtsteuerungen, Anwesenheitssensoren oder Zeitschaltuhren.
- Nicht direkt Wasser aussetzen; geeignet für feuchte Umgebungen bei Temperaturen von 4°F bis 113°F (-15°C bis 45°C).
- Verwenden Sie keine scharfen Lösungsmittel zur Reinigung.
Installation
Schritt 1: Schalten Sie den Strom ab. Verwenden Sie die Installationsschablone, um ein Loch in die Decke zu schneiden.
Schritt 2: Öffnen Sie die Anschlussdose und entfernen Sie die entsprechende Aussparung für die Kabel.
Schritt 3: Verbinden Sie die Versorgungs- und Anschlusskabel mit den Drahtmuttern (Schwarz an Schwarz/Phase, Weiß an Weiß/Neutral). Verstauen Sie die Kabel in der Dose und schließen Sie den Deckel.

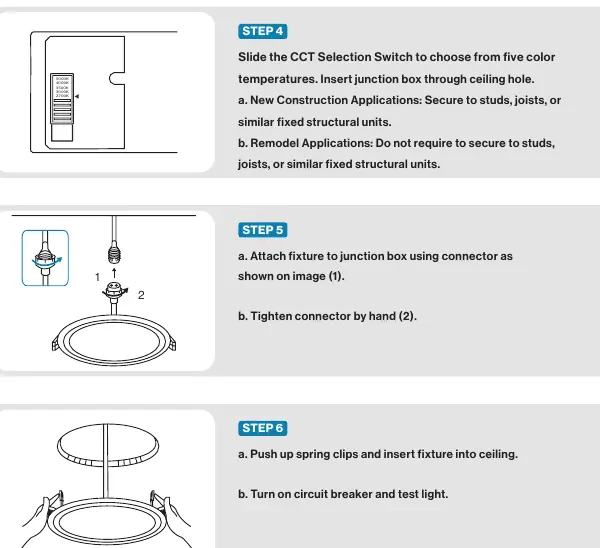

Schritt 4: Wählen Sie die gewünschte Farbtemperatur am Schalter (CCT Selection Switch). Bei Neubauten an Balken/Stützen befestigen; bei Renovierungen ist dies nicht zwingend erforderlich.
Schritt 5: Verbinden Sie die Leuchte mit der Anschlussdose und ziehen Sie den Stecker handfest an.
Schritt 6: Drücken Sie die Federklemmen nach oben und setzen Sie die Leuchte in die Deckenöffnung ein. Schalten Sie den Strom wieder ein.
Technische Daten
- Spannung: 120V
- Leistung: 14W
- Lichtstrom: 1350LM
- Lebensdauer: 50.000 Stunden
- Feuchtigkeitsschutz: Damp (Feuchtraumgeeignet)
- CRI: 90+
Fehlerbehebung
Bei Problemen wie Flackern oder Summen prüfen Sie bitte:
- Ob die Leuchte korrekt angeschlossen ist und der Sicherungsautomat nicht ausgelöst hat.
- Ob die Kompatibilität mit dem verwendeten Dimmer gegeben ist.
- Ob die Verkabelung sicher sitzt.
- Ob andere Geräte in der Nähe Störungen verursachen.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Prüfen Sie die Kabelverbindungen und ob der Sicherungsautomat ausgelöst hat.
Flackern beim Einschalten oder Dimmen
Stellen Sie sicher, dass die Verkabelung sicher ist und der Dimmer mit der Leuchte kompatibel ist.
Summgeräusche
Prüfen Sie auf Interferenzen durch andere elektronische Geräte oder stellen Sie sicher, dass der Dimmer kompatibel ist.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Auf Transportschäden prüfen
- Kompatibilität mit Dimmern prüfen
- Geeignetes Werkzeug bereitlegen (Lochsäge, Abisolierzange, Leiter)
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- CCT Selection
- Einstellbare Farbtemperatur (2700K bis 5000K)
Abbildungen und Diagramme
- Schaltplan für den Anschluss der Kabel in der Junction Box
- Darstellung der Federklemmen für die Deckenmontage
- Anleitung zur Auswahl der Farbtemperatur am Schalter
Modellkompatibilität
- Nicht kompatibel mit Sensoren von Drittanbietern
- Nicht kompatibel mit Lichtsteuerungen (Photo Controls)
- Nicht kompatibel mit Anwesenheitssensoren
- Nicht kompatibel mit Zeitschaltuhren
