Installationsanleitung für Sunco 15W LED Center Basket Troffer Light
Detaillierte Installationsanleitung für die Sunco 15W LED Center Basket Troffer Leuchte. Enthält Sicherheitshinweise, Schritt-für-Schritt-Montageanweisungen, Verdrahtungspläne sowie Informationen zur Einstellung von Wattzahl und...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation der Sunco 15W LED Center Basket Troffer Leuchte muss durch einen lizenzierten Elektriker erfolgen. Schalten Sie den Strom vor der Installation ab, führen Sie die Verdrahtung gemäß dem Schaltplan durch und stellen Sie sicher, dass die Montagefläche das Gewicht tragen kann. S. 1, 2
Wichtigste Schritte
- Installation der Leuchte S. 2
- Verdrahtung S. 2
Erste Inbetriebnahme
- Vor dem Einschalten sicherstellen, dass die Installation vollständig abgeschlossen ist und der Stromkreis geprüft wurde. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | -13°F bis 113°F | Zulässiger Umgebungstemperaturbereich | S. 1 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Installationsverfahren S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Sunco 15W LED Center Basket Troffer Leuchte. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen. Vor Beginn der Arbeiten ist die Stromzufuhr zu unterbrechen.
Sicherheitshinweise
- Die Leuchte erfordert eine professionelle Installation und Wartung.
- Stellen Sie sicher, dass die Montagefläche das Gewicht der Leuchte tragen kann.
- Die Leuchte ist für feuchte Standorte geeignet.
- Betriebstemperatur: -13°F bis 113°F. Direkte Sonneneinstrahlung vermeiden.
- Die Leuchte darf nicht mit Wärmedämmmatten oder ähnlichem Material abgedeckt werden.
- Ausreichend Platz für die Wärmeableitung einplanen.
Installationsverfahren
- Entfernen Sie die vorhandene Leuchte von der Decke.
- Verwenden Sie die Schutzhalterungen zur Sicherung.
- Schrauben Sie die Abdeckung des Treibers ab.
- Verbinden Sie die Kabel gemäß dem Verdrahtungsplan.
- Wählen Sie die gewünschte Wattzahl und Farbtemperatur (CCT) aus, falls diese Funktion verfügbar ist.
- Setzen Sie die Treiberabdeckung wieder auf und befestigen Sie diese mit der Schraube.
Verdrahtung und Einstellungen
Die Verdrahtung umfasst den Anschluss von Neutralleiter (N/weiß), Außenleiter (L/schwarz), Erdungskabel (grün) sowie Dimm-Kabeln (dim-grau und dim+lila). Achten Sie darauf, die Kabel separat anzuschließen und die mitgelieferten Kabelkappen zu verwenden. Die Wattzahl und Farbtemperatur können über die entsprechenden Schalter an der Leuchte eingestellt werden.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromversorgung korrekt angeschlossen ist und die Kabel fest sitzen.
Überhitzung der Leuchte
Stellen Sie sicher, dass die Leuchte nicht mit Wärmedämmung abgedeckt ist und ausreichend Platz zur Wärmeableitung vorhanden ist.
Vor der Verwendung
- Stromversorgung vor der Installation trennen
- Prüfen, ob die Montagefläche das Gewicht der Leuchte tragen kann
- Sicherstellen, dass keine Wärmedämmung die Leuchte abdeckt
- Installation durch einen lizenzierten Elektriker durchführen lassen
Technische Daten in der Praxis
- Umgebungstemperatur
- Zulässiger Bereich von -13°F bis 113°F
Abbildungen und Diagramme
- Der Verdrahtungsplan zeigt den Anschluss von Neutralleiter (N), Außenleiter (L), Erdung sowie Dimm-Kabeln.

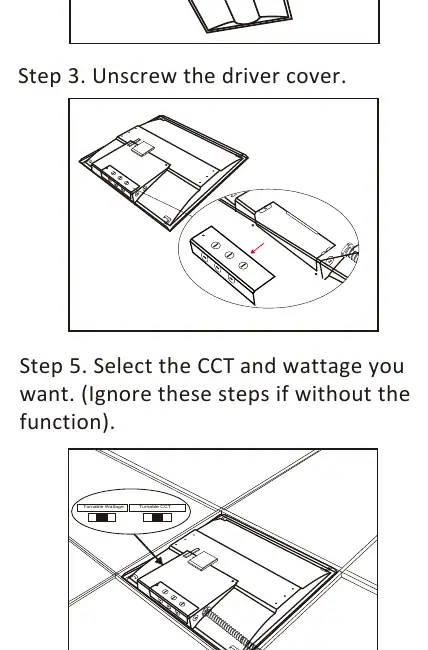

- Die Abbildungen zeigen die Schritte zum Entfernen der Treiberabdeckung und zum Einstellen der Wattzahl/CCT.
Modellkompatibilität
- Geeignet für feuchte Standorte.
- Erfordert einen dedizierten externen LED-Treiber.
