Bedienungsanleitung für Sunco DL_DK56-15W LED-Downlight

Erfahren Sie, wie Sie das Sunco DL_DK56-15W LED-Downlight sicher installieren und konfigurieren. Diese Anleitung enthält detaillierte Schritte für die Aufputz- und Nachrüstmontage, technische Spezifikationen sowie Tipps zur Fehlerbehebung...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Sunco DL_DK56-15W ist ein 15W LED-Downlight für den Innenbereich. Die Installation erfolgt entweder als Aufputzmontage an einer Anschlussdose oder als Nachrüstmontage in einer Einbaudose mittels Federklemmen. S. 3, 4, 5, 6

Wichtigste Schritte

Installation (Aufputz) S. 3, 4
Installation (Nachrüstung) S. 5, 6

Erste Inbetriebnahme

Strom einschalten und Funktion testen. S. 4, 6

Probleme und Lösungen

Leuchte flackert

Verkabelung prüfen, Dimmer-Kompatibilität verifizieren, Überlastung des Stromkreises ausschließen.

S. 9

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120 V	Betriebsspannung	S. 7
Leistung	15 W	Stromverbrauch	S. 7

Wo es im PDF steht

Lieferumfang S. 1
Sicherheitshinweise S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Verkabelungsschritte für die Aufputzmontage

Seite 4

Seite 6

Seite 6

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb des Sunco DL_DK56-15W LED-Downlights. Vor der Installation muss der Stromkreis am Sicherungskasten ausgeschaltet werden. Das Produkt ist für feuchte Standorte geeignet (-4°F bis 104°F), jedoch nicht für den direkten Kontakt mit Wasser. Es ist nicht kompatibel mit Sensoren von Drittanbietern, Fotosteuerungen, Anwesenheitssensoren oder Zeitschaltuhren.

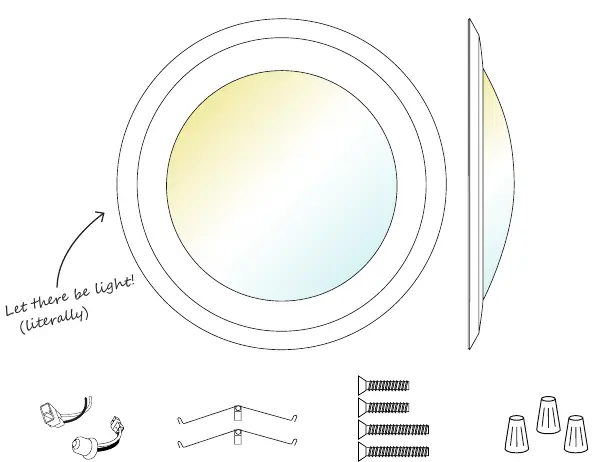

Lieferumfang

LED-Downlight
TP24/E26-Adapter
2x Federklemmen
4x Befestigungsschrauben (kurz/lang)
3x Drahtmuttern

Installation (Aufputzmontage)

Schalten Sie den Stromkreis aus und entfernen Sie die alte Leuchte.
Entfernen Sie die Linse durch Drehen im Uhrzeigersinn.
Verbinden Sie die Versorgungskabel mit den Kabeln der Anschlussdose unter Verwendung der Drahtmuttern: Schwarz an Schwarz (Phase), Weiß an Weiß (Neutral), Grün an blankes Kupfer (Erde). Verstauen Sie alle Kabel in der Anschlussdose.
Bestimmen Sie die passende Schraubenlänge basierend auf der Größe der Anschlussdose. Richten Sie die Schrauben an den Schlüssellochschlitzen aus und ziehen Sie sie fest, ohne zu überdrehen.
Setzen Sie die Linse durch Drehen gegen den Uhrzeigersinn wieder ein und schalten Sie den Strom ein.

Installation (Nachrüstmontage)

Schalten Sie den Stromkreis aus und lassen Sie die Leuchte abkühlen. Entfernen Sie die Linse.

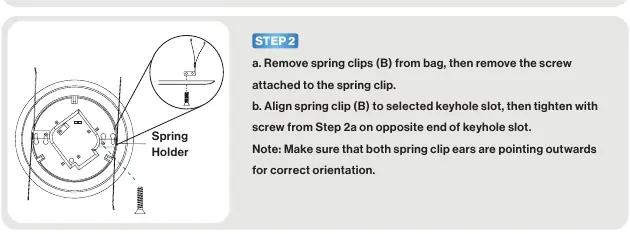

Befestigen Sie die Federklemmen mit den mitgelieferten Schrauben an den Schlüssellochschlitzen. Achten Sie darauf, dass die Federklemmen nach außen zeigen.
Bestimmen Sie den Anschlusstyp (TP24 oder E26), verbinden Sie die Kabel mit den Drahtmuttern und schließen Sie das Erdungskabel an die Erdungsschraube in der Dose an.
Drücken Sie das Downlight in die Dose, während Sie die Federklemmen zusammendrücken, bis sie in den Haken einrasten.
Setzen Sie die Linse wieder ein und testen Sie die Leuchte.

Fehlerbehebung

Bei Problemen wie Flackern oder Summen prüfen Sie zuerst die Verkabelung und die Kompatibilität des Dimmers. Das Gerät sollte nicht mit inkompatiblen Dimmern betrieben werden. Bei Summen prüfen Sie, ob Störquellen wie elektronische Geräte in der Nähe sind.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Prüfen Sie die Verkabelung und ob der Sicherungsautomat ausgelöst hat.

Flackern beim Dimmen

Überprüfen Sie die Kompatibilität des Dimmers mit der Leuchte.

Summen der Leuchte

Prüfen Sie auf Störquellen durch andere elektronische Geräte oder stellen Sie sicher, dass die Leuchte an einem Überspannungsschutz angeschlossen ist.

Vor der Verwendung

Stromkreis am Sicherungskasten ausschalten.
Prüfen Sie das Produkt auf Transportschäden.
Stellen Sie sicher, dass keine inkompatiblen Sensoren oder Timer verwendet werden.
Wählen Sie die passende Installationsmethode (Aufputz oder Nachrüstung).

Technische Daten in der Praxis

Feuchtigkeitsschutz: Damp Rated (für feuchte Umgebungen geeignet)

Abbildungen und Diagramme

Die Anleitung zeigt die Verkabelung: Schwarz an Schwarz, Weiß an Weiß, Grün an Kupfer/Erde.
Die Federklemmen müssen für die Nachrüstmontage nach außen zeigen.

Modellkompatibilität

Nicht kompatibel mit Sensoren von Drittanbietern.
Nicht kompatibel mit Fotosteuerungen.
Nicht kompatibel mit Anwesenheitssensoren.
Nicht kompatibel mit Zeitschaltuhren.
