Bedienungsanleitung für Sunco 6 Zoll LED-Einbauleuchte DL_BFDR56-13W-27K_5K
Schnelle Anleitung zur Installation und Fehlerbehebung für die Sunco 6 Zoll LED-Einbauleuchte. Erfahren Sie, wie Sie die Farbtemperatur einstellen und das Gerät sicher montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Sunco 6 Zoll LED-Einbauleuchte. Das Gerät ist für den Einsatz in feuchten Umgebungen geeignet, jedoch nicht für den direkten Kontakt mit Wasser. Es ist nicht kompatibel mit Sensoren von Drittanbietern, Fotosteuerungen, Anwesenheitssensoren oder Zeitschaltuhren. Vor der Installation muss der Stromkreis am Sicherungskasten unterbrochen werden.
Lieferumfang
- 1x LED-Einbauleuchte
- 1x TP24-Anschluss
- 1x E26-Sockel
Installation
- Schalten Sie den Stromkreis am Sicherungskasten aus.
- Entfernen Sie die vorherige Leuchte und lassen Sie diese abkühlen, falls sie heiß ist.
- Sichern Sie die Clip-Federn fest im Retrofit-Anschluss. Drücken Sie die Feder vorsichtig nach unten; falls sie nicht einrastet, drehen Sie sie um.
- Bestimmen Sie den verfügbaren Anschlusstyp (TP24 oder E26) und verbinden Sie den entsprechenden Adapter.
- Stellen Sie die gewünschte Farbtemperatur (CCT) über den Schalter auf der Rückseite der Leuchte ein.
- Schieben Sie die Leuchte in das Gehäuse, bis sie sicher sitzt. Die Kompressionsclips halten die Leuchte an Ort und Stelle.
- Schalten Sie den Stromkreis wieder ein und testen Sie die Leuchte.
CCT-Farbauswahl
Auf der Rückseite der Leuchte befindet sich ein Schalter zur Auswahl von fünf verschiedenen Farbtemperaturen. Testen Sie die verschiedenen Einstellungen, um die für Ihren Raum am besten geeignete Lichtfarbe zu finden.
Fehlerbehebung
Bei Problemen mit der Leuchte prüfen Sie bitte folgende Punkte:
- Licht leuchtet nicht: Prüfen Sie die Kabelverbindungen und ob der Sicherungsautomat ausgelöst hat.
- Flackern: Stellen Sie sicher, dass die Kabelverbindungen fest sitzen und der Stromkreis nicht überlastet ist. Prüfen Sie die Kompatibilität des Dimmers.
- Summen: Prüfen Sie, ob die Leuchte an einem Überspannungsschutz angeschlossen ist. Suchen Sie nach Störquellen wie elektronischen Geräten in der Nähe.
- Dimmprobleme: Stellen Sie sicher, dass die Mindestlast des Dimmers erfüllt ist und der Dimmer mit der Leuchte kompatibel ist.
Technische Daten
- Spannung: 120V
- Leistung: 13W
- Lichtstrom: 965LM
- Lebensdauer: 50.000 Stunden
- Abstrahlwinkel: 90 Grad
- Gewicht: 0,3 lbs
- Feuchtigkeitsschutz: Geeignet für feuchte Standorte
- Dimmbar: Ja
Praktische Hilfe
Typische Probleme
Licht leuchtet nicht
Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der Sicherungsautomat nicht ausgelöst hat.
Licht flackert
Stellen Sie sicher, dass die Verkabelung fest sitzt und der Stromkreis nicht überlastet ist. Überprüfen Sie die Kompatibilität des Dimmers.
Summgeräusche
Stellen Sie sicher, dass die Leuchte an einem Überspannungsschutz angeschlossen ist und keine elektronischen Geräte in der Nähe Störungen verursachen.
Dimmprobleme
Stellen Sie sicher, dass die Mindestlast des Dimmers erfüllt ist und der Dimmer mit der Leuchte kompatibel ist.
Vor der Verwendung
- Schalten Sie den Stromkreis am Sicherungskasten aus.
- Prüfen Sie das Produkt auf Transportschäden.
- Stellen Sie sicher, dass der Installationsort für feuchte Umgebungen geeignet ist (-4°F bis 104°F).
- Verwenden Sie keine 3rd-Party-Sensoren, Fotosteuerungen oder Zeitschaltuhren.
- Tragen Sie bei der Installation Schutzbrille und Handschuhe.
Abbildungen und Diagramme

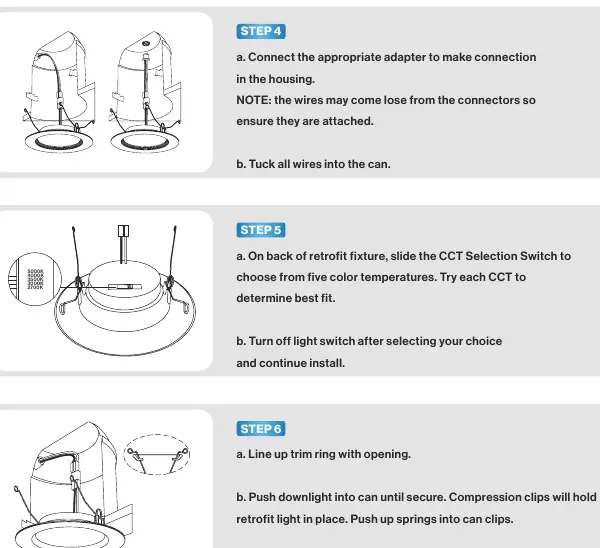

- Die Anleitung enthält Diagramme für die Installation, die zeigen, wie die Federclips gesichert und die Adapter (TP24/E26) angeschlossen werden.
- Ein Diagramm zeigt die Position des CCT-Schalters auf der Rückseite der Leuchte zur Farbtemperaturauswahl.
Modellkompatibilität
- Nicht kompatibel mit 3rd-Party-Sensoren.
- Nicht kompatibel mit Fotosteuerungen.
- Nicht kompatibel mit Anwesenheitssensoren.
- Nicht kompatibel mit Zeitschaltuhren.
