Bedienungsanleitung für Summit X Series ESC

Erfahren Sie, wie Sie den Summit X Series ESC konfigurieren und bedienen. Diese Anleitung enthält Details zu Programmierung, Verkabelung, Telemetrie und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Konfiguration und den Betrieb des Summit X Series ESC (Electronic Speed Controller). Der Regler ist für den Einsatz in RC-Modellen konzipiert und unterstützt fortschrittliche Funktionen wie Telemetrie, verschiedene PWM-Frequenzen und Schutzmechanismen. Bitte stellen Sie sicher, dass Sie die Verkabelung und die Gasweg-Kalibrierung vor dem ersten Einsatz korrekt durchführen.

Verkabelung

Der Regler verfügt über Anschlüsse für den Empfänger, den Telemetrie-Adapter (optional) und den Akku. Achten Sie beim Anschluss des Akkus auf die korrekte Polarität. Der Summit XHV unterstützt Eingangsspannungen von 5S bis 14S LiPo. Verwenden Sie den beiliegenden Schaltplan als Referenz für die korrekte Verbindung der Komponenten.

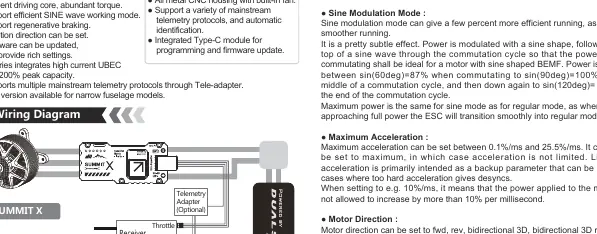

Schaltplan für den Anschluss von Empfänger, Telemetrie und Akku
Schaltplan für den Anschluss von Empfänger, Telemetrie und Akku

Programmierung der Parameter

Der ESC kann über die Software konfiguriert werden. Zu den wichtigsten einstellbaren Parametern gehören:

  • Rampup Power: Einstellbar von 3% bis 150%. Beeinflusst die maximale Leistung beim Anlaufen und bei niedrigen Drehzahlen.
  • Motor Timing: Einstellbar von ca. 1° bis 31°. Ein höheres Timing kann bei Motoren mit Synchronisationsproblemen helfen, reduziert jedoch die Effizienz.
  • PWM Frequency: Die Ansteuerungsfrequenz des Motors kann innerhalb der vom Hersteller vorkonfigurierten Bereiche angepasst werden.
  • Brake On Stop: Einstellbar von 1% bis 100% oder deaktivierbar. Bestimmt die Bremskraft bei Nullgas.
  • Demag Compensation: Schützt vor Motorstopps durch lange Entmagnetisierungszeiten.

Arming-Sequenz und Status-Signaltöne

Der ESC signalisiert seinen Status durch akustische Töne:

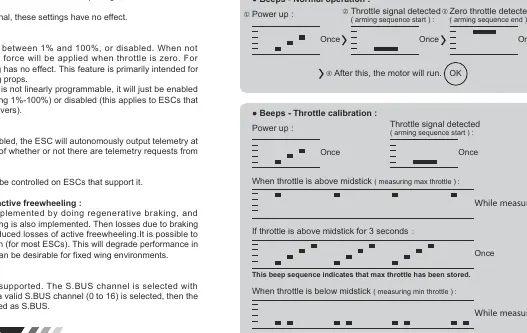

Übersicht der Status-Signaltöne und Kalibrierungssequenzen
Übersicht der Status-Signaltöne und Kalibrierungssequenzen

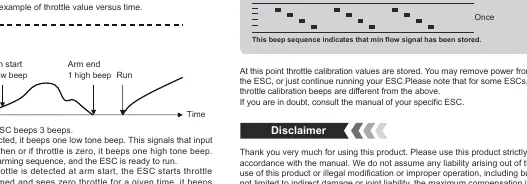

Arming-Sequenz Ablaufdiagramm
Arming-Sequenz Ablaufdiagramm
  1. Einschalten: 3 Pieptöne.
  2. Arm Start: 1 tiefer Ton bei erkannter Gasstellung.
  3. Arm End: 1 hoher Ton signalisiert die Betriebsbereitschaft.

Wenn der Gashebel beim Einschalten über 50% steht, startet der ESC automatisch die Gasweg-Kalibrierung.

Telemetrie

Der Regler unterstützt Telemetrie-Daten, die mit den KISS 24A-Spezifikationen kompatibel sind. Übertragen werden unter anderem Temperatur, Spannung, Stromstärke und Drehzahl (elektrische RPM). Für die Umrechnung in mechanische RPM teilen Sie den Wert durch (Motorpole / 2).

Fehlerbehebung

Sollte der ESC nicht wie erwartet funktionieren, prüfen Sie die Signaltöne beim Einschalten. Ein fehlgeschlagener Aktivierungsvorgang oder ein nicht erkannter Regler wird durch spezifische Piepsequenzen angezeigt. Stellen Sie sicher, dass der Empfänger ein gültiges Signal sendet und die Verkabelung fest sitzt.

Praktische Hilfe

Typische Probleme

Motor stottert oder stoppt bei schnellem Gasgeben

Erhöhen Sie die 'Demag Compensation' oder prüfen Sie das 'Motor Timing'.

Sync-Verlust (Motor läuft unrund)

Erhöhen Sie das 'Motor Timing', um die Stabilität zu verbessern.

ESC piept beim Einschalten ungewöhnlich

Prüfen Sie, ob der ESC aktiviert ist und ob das Gassignal korrekt erkannt wird.

Vor der Verwendung

  • Verkabelung gemäß Schaltplan prüfen.
  • Akkuspannung und Zellenzahl für Summit XHV (5S-14S) sicherstellen.
  • Gasweg (Throttle Calibration) vor dem ersten Flug kalibrieren.
  • Sicherstellen, dass der Empfänger korrekt angeschlossen ist.
  • Propeller für die ersten Tests entfernen (Sicherheitsmaßnahme).

Technische Daten in der Praxis

Rampup Power
Maximale Leistung beim Anlaufen (3-150%).
Motor Timing
Zündzeitpunkt (1-31°), beeinflusst Effizienz und Laufruhe.
Brake On Stop
Bremskraft bei Nullgas (1-100%).
Low Voltage Protection
Schutzschwelle (2.5V-4.0V pro Zelle) zur Vermeidung von Tiefentladung.

Abbildungen und Diagramme

  • Der Schaltplan zeigt den Anschluss von Empfänger, Telemetrie-Adapter und Akku.
  • Die Arming-Sequenz zeigt den Ablauf von Power-On bis zur Betriebsbereitschaft.

Modellkompatibilität

  • Summit XHV unterstützt 5S bis 14S LiPo.
  • Telemetrie kompatibel mit KISS 24A Spezifikationen.
  • S.BUS-Eingangssignal wird unterstützt.
