Montageanleitung für Style Selections Kenwood 2-CT Chairs
Detaillierte Montageanleitung für die Style Selections Kenwood 2-CT Stühle. Enthält eine vollständige Teileliste, Schritt-für-Schritt-Montageanweisungen, Sicherheitshinweise, Pflegeanleitungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Style Selections Kenwood 2-CT Stühle werden durch das Verschrauben von Sitzrahmen, Rückenlehne und Armlehnen montiert. Verwenden Sie die mitgelieferte Ratsche und ziehen Sie die Schrauben erst nach vollständiger Montage fest. S. 5, 6, 7
Wichtigste Schritte
- Montage der Stühle S. 5, 6, 7
- Pflege der Kissen und Rahmen S. 8
Probleme und Lösungen
Teile lassen sich nicht richtig ausrichten
Lockern Sie alle Schrauben, richten Sie die Teile korrekt aus und ziehen Sie sie erst nach vollständiger Montage fest.
S. 8Wartung und Reset
- Reinigung mit milder Seifenlösung, keine Bleichmittel verwenden. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 113,39 kg | Maximale Belastung pro Sitzplatz | S. 5 |
Wo es im PDF steht

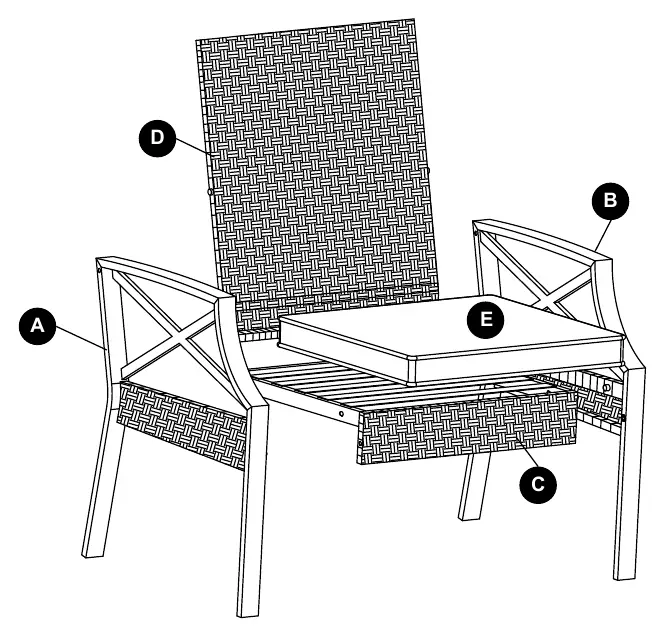

- Packungsinhalt S. 3

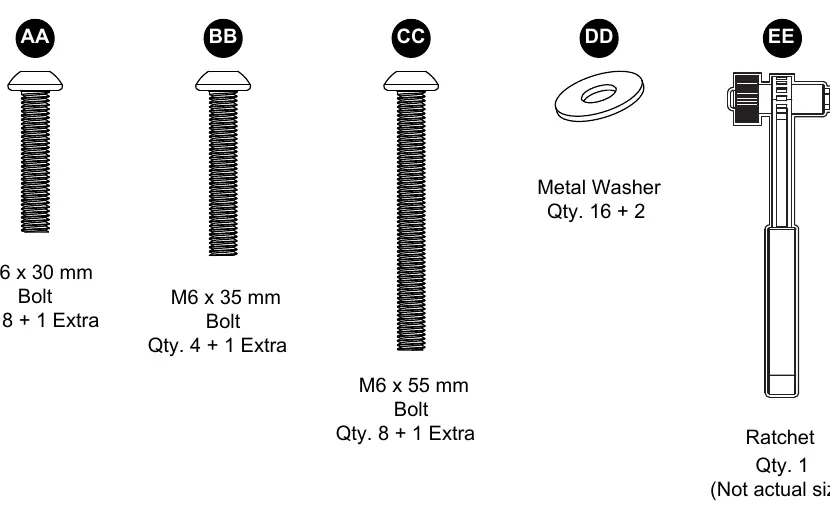

- Hardware-Inhalt S. 4
- Montageanleitung S. 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der korrekten Montage und Pflege der Style Selections Kenwood 2-CT Stühle. Die geschätzte Montagezeit beträgt etwa 15 Minuten pro Stuhl. Es wird empfohlen, die Montage mit ein oder zwei Personen durchzuführen. Die maximale Tragfähigkeit beträgt 113,39 kg pro Sitzplatz.
Vorbereitung und Sicherheit
- Wichtig: Ziehen Sie die Schrauben erst fest, wenn das Produkt vollständig montiert ist.
- Verwenden Sie keine Elektrowerkzeuge für die Montage.
- Montieren Sie das Produkt auf einer weichen, nicht scheuernden Oberfläche (z. B. Teppich oder Karton), um Beschädigungen zu vermeiden.
- Prüfen Sie vor Beginn alle Teile anhand der Packliste.
Montageanleitung

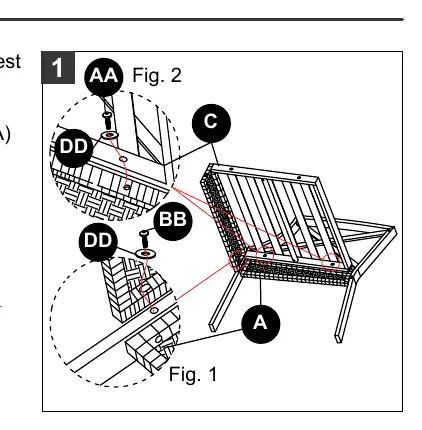

- Schritt 1: Befestigen Sie die Vorderseite des Sitzrahmens (C) am rechten Armlehnenteil (A) mit Schraube (BB) und Unterlegscheibe (DD) unter Verwendung der Ratsche (EE). Befestigen Sie dann den Sitzrahmen (C) am rechten Armlehnenteil (A) mit den Schrauben (AA) und Unterlegscheiben (DD).

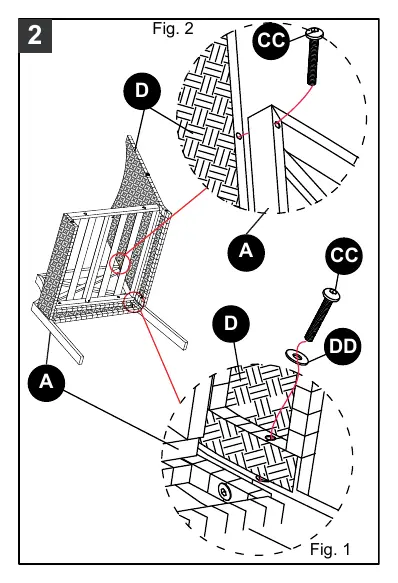

- Schritt 2: Befestigen Sie die Unterseite der Rückenlehne (D) am rechten Armlehnenteil (A) mit Schraube (CC) und Unterlegscheibe (DD). Befestigen Sie anschließend das rechte Armlehnenteil (A) an der Rückenlehne (D) mit Schraube (CC).
- Schritt 3: Befestigen Sie die Vorderseite des Sitzrahmens (C) am linken Armlehnenteil (B) mit Schraube (BB) und Unterlegscheibe (DD). Befestigen Sie dann den Sitzrahmen (C) am linken Armlehnenteil (B) mit den Schrauben (AA) und Unterlegscheiben (DD).

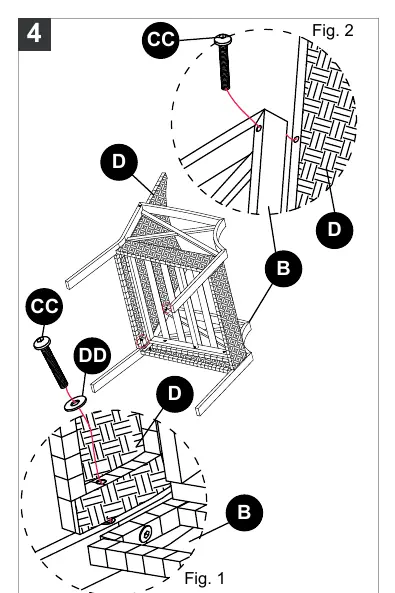

- Schritt 4: Befestigen Sie die Unterseite der Rückenlehne (D) am Bein des linken Armlehnenteils (B) mit Schraube (CC) und Unterlegscheibe (DD). Wiederholen Sie diesen Schritt auf der anderen Seite der Rückenlehne. Befestigen Sie den Sitzrahmen (C) an der Rückenlehne (D) mit Schraube (BB) und Unterlegscheibe (DD). Ziehen Sie in diesem Schritt alle Schrauben fest.
- Schritt 5: Drehen Sie den montierten Stuhl um und legen Sie das Sitzkissen (E) auf.
Pflege und Wartung
Vermeiden Sie stehendes Wasser in den Rahmen, um Korrosion und Frostschäden zu verhindern. Reinigen Sie die Kissen mit einer milden Seifenlösung und Wasser. Spülen Sie sie mit klarem Wasser ab und trocknen Sie sie mit einem weichen Tuch. Verwenden Sie keine Bleichmittel oder Lösungsmittel. Der Rahmen kann mit Flüssigwachs behandelt werden, um ihn vor UV-Strahlen und salzhaltiger Luft zu schützen.
Fehlerbehebung
Wenn sich die Teile nicht richtig ausrichten lassen, lockern Sie alle Schrauben, richten Sie die Teile gemäß der Montageanleitung korrekt aus und ziehen Sie die Schrauben erst nach vollständiger Montage wieder fest.
Praktische Hilfe
Typische Probleme
Teile lassen sich nicht richtig ausrichten
Lockern Sie alle Schrauben, richten Sie die Teile gemäß der Anleitung neu aus und ziehen Sie die Schrauben erst nach vollständiger Montage fest.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Packliste vorhanden sind.
- Verwenden Sie eine weiche Unterlage (Teppich oder Karton) zur Montage.
- Verwenden Sie keine Elektrowerkzeuge.
- Stellen Sie sicher, dass zwei Personen für die Montage verfügbar sind.
Technische Daten in der Praxis
- Tragfähigkeit
- Maximal 113,39 kg pro Sitzplatz.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für jeden Montageschritt, die zeigen, welche Schrauben (AA, BB, CC) und Unterlegscheiben (DD) an welcher Stelle verwendet werden müssen.
Modellkompatibilität
- Nur für den persönlichen, privaten Gebrauch bestimmt.
- Nicht für gewerbliche Zwecke oder Vertragsnutzung geeignet.
