Bedienungsanleitung für Spektrum iX14 14-Kanal-Fernsteuerung

Wichtige Informationen aus der Anleitung

Die Spektrum iX14 ist ein hochentwickeltes Hobby-Produkt, das auf dem Android-Betriebssystem basiert. Vor der Inbetriebnahme ist es zwingend erforderlich, die vollständige Anleitung zu lesen, um Schäden am Produkt oder Verletzungen zu vermeiden. Das Gerät ist nicht für Kinder unter 14 Jahren geeignet.

• Sicherheit: Stellen Sie sicher, dass alle Akkus vor dem Betrieb geladen sind. Überprüfen Sie alle Servos und Verbindungen. Aktivieren Sie immer die Gas-Not-Aus-Funktion (Throttle Cut), bevor Sie sich dem Modell nähern.
• Laden: Verwenden Sie ein USB-Netzteil mit mindestens 2-3A Ausgangsleistung. Laden Sie den Sender nur auf einer hitzebeständigen Oberfläche.
• Wartung: Bei abnormalem Verhalten den Betrieb sofort einstellen.

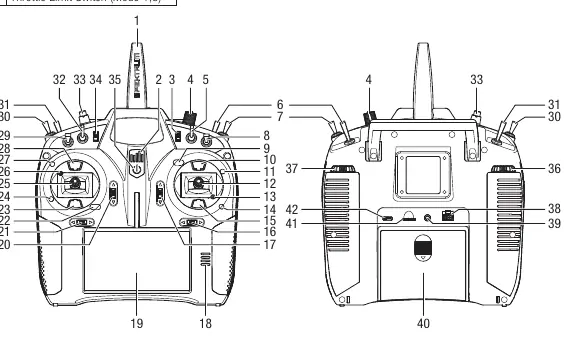

Senderfunktionen

Der Sender verfügt über zahlreiche Bedienelemente, darunter Trimmungen, Knöpfe, Schalter und Gimbals. Die Rückseite enthält Anschlüsse für USB-C (Laden), Audio und serielle Schnittstellen. Die Vorderseite bietet einen LCD-Touchscreen zur Navigation.

Inbetriebnahme und Navigation

Der Sender wird über einen Druckknopf ein- und ausgeschaltet. Nach dem Einschalten startet automatisch die Spektrum AirWare-Anwendung. Die Navigation erfolgt wie bei einem Android-Gerät durch Tippen, Wischen und Ziehen.

• Schlafmodus: Ein kurzes Drücken des Power-Buttons versetzt das Display in den Schlafmodus, während der Sender weiterhin sendet.
• Android-Navigation: Wischen Sie vom oberen Bildschirmrand nach unten, um die Android-Navigationssymbole (Zurück, Home, Übersicht) anzuzeigen.
• Benachrichtigungsbildschirm: Ein zweites Wischen nach unten öffnet den Schnellzugriff auf Einstellungen, Helligkeit, WLAN und Bluetooth.

Modellverwaltung und Binding

Neue Modelle können über das Menü "Model Utilities" erstellt werden. Wählen Sie den gewünschten Modelltyp (Flugzeug, Hubschrauber, Segelflugzeug, Multirotor) und bestätigen Sie mit "Create". Das Binding erfolgt über das "Bind"-Menü im "Model Setup" oder direkt über die BIND-Taste auf dem Dashboard.

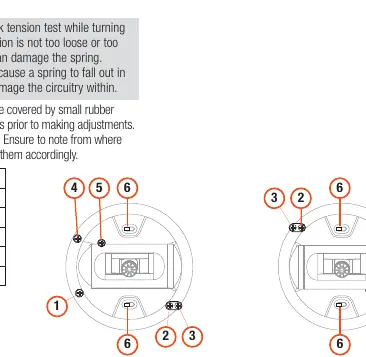

Gimbal-Einstellungen

Die Gimbals können ohne Öffnen des Gehäuses angepasst werden. Entfernen Sie dazu die kleinen Gummistopfen an der Vorderseite der Gimbals. Einstellbar sind:

• Modus-Wechsel
• Gas-Ratsche (Throttle Ratchet)
• Gas-Spannung (Throttle Tension)
• Stick-Spannung

Hinweis: Achten Sie darauf, die Schrauben nicht zu weit zu lösen, da sie sonst herausfallen können.

Throttle Limit Anpassung

Um den maximalen Weg des Gashebels beim Wechsel zwischen den Modi 1/2 oder 3/4 zu begrenzen, können die Throttle-Limit-Schalter unter den Kunststoffabdeckungen oberhalb und unterhalb des Gimbals verschoben werden.
