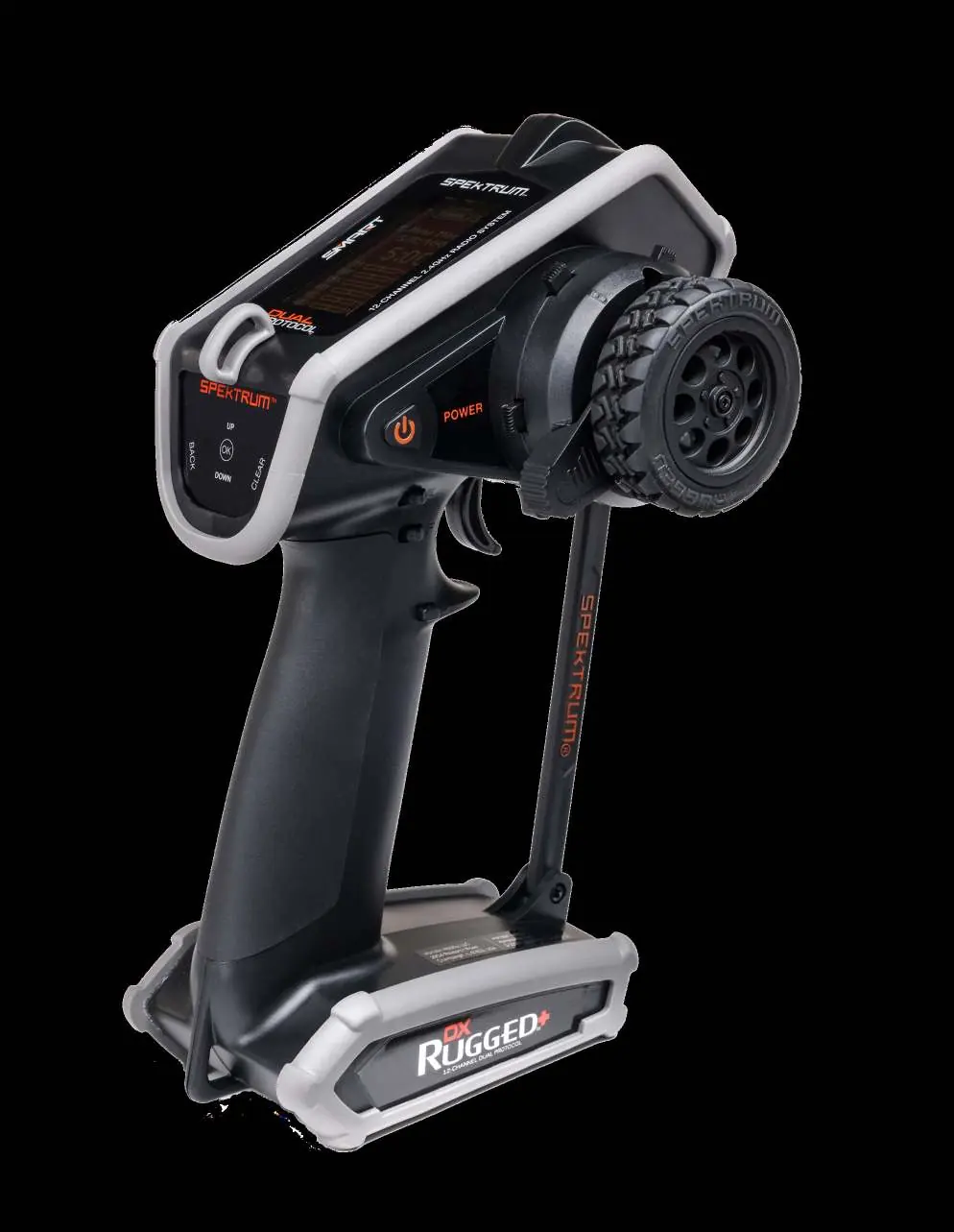

Bedienungsanleitung für Spektrum DX Rugged+ 12-Kanal-Fernsteuerung

Schnellstartanleitung und vollständiges Handbuch für die Spektrum DX Rugged+ 12-Kanal-Fernsteuerung. Erfahren Sie alles über Einrichtung, Bindung, AVC-Tuning, Telemetrie und Fehlerbehebung.

PDF-Quelle: Français · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Anleitung bietet Anweisungen zur Einrichtung, Bedienung und Fehlerbehebung des Spektrum DX Rugged+ 12-Kanal-Fernsteuerungssystems. S. 1, 3

Wichtigste Schritte

Batterien einlegen S. 4
Sender mit Empfänger binden S. 9
Steuerung kalibrieren S. 14

Erste Inbetriebnahme

Batterien in den Sender einlegen S. 4
Sender einschalten, dann das Fahrzeug einschalten S. 3

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

System verbindet nicht

Sender 2,4 bis 3,6 m vom Empfänger entfernen, korrektes Modellspeicher wählen, Sender und Empfänger neu binden, Batterien prüfen.

S. 18

Fahrzeug oszilliert (wackelt) bei hoher Geschwindigkeit

Lenkverstärkung (Steering Gain) reduzieren.

S. 18

Wartung und Reset

Modell zurücksetzen (Reset) S. 15
Modell validieren S. 14

Technische Daten

Parameter	Wert	Hinweis	Seiten
Typ	12-Kanal DSMR	Systemtyp	S. 3
Abmessungen	160mm x 122mm x 251mm	Länge x Breite x Höhe	S. 3
Gewicht	402g	Gewicht des Senders	S. 3
Frequenzband	2402 MHz – 2478 MHz	Betriebsfrequenz	S. 3
Spannungsbereich	3,5–9,6V	Betriebsspannung	S. 3

Wo es im PDF steht

Steuerung und Schalter S. 4
Erste Schritte S. 3
Fehlerbehebung S. 18
Technische Daten S. 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 1

Seite 4

Seite 16

Seite 16

Wichtige Informationen aus der Anleitung

Die Spektrum DX Rugged+ ist eine 12-Kanal-Fernsteuerung für ferngesteuerte Fahrzeuge. Sie verfügt über eine wasserabweisende Beschichtung, die Schutz vor leichter Feuchtigkeit bietet. Wichtig: Das Gerät darf nicht unter Wasser getaucht, bei starkem Regen oder Schnee betrieben oder mit Salzwasser in Kontakt gebracht werden. Vor der Verwendung in nassen Umgebungen müssen auch alle anderen Fahrzeugkomponenten wasserfest sein.

Erste Schritte

Batterieinstallation: Entfernen Sie die Abdeckung an der Unterseite und legen Sie 4 AA-Batterien ein.

Bindungsprozess:

Versetzen Sie den Empfänger in den Bindemodus (Bind-Stecker oder Bind-Taste).
Schalten Sie den Sender ein.
Wählen Sie den gewünschten Modellspeicher.
Wählen Sie "Bind" im Menü.
Stellen Sie den Gaskanal auf die gewünschte Failsafe-Position.
Bestätigen Sie mit OK.
Entfernen Sie nach erfolgreicher Bindung den Bind-Stecker vom Empfänger.

Bedienung und Navigation

Die Fernsteuerung nutzt eine Touch-Oberfläche. Wischen Sie mit dem Finger, um durch Menüs zu navigieren. Die "Back"-Taste führt zum vorherigen Bildschirm, die "Clear"-Taste setzt Werte auf Standard zurück. Das Hauptmenü wird durch Berühren von "OK" in der Mitte des Bildschirms aufgerufen.

Menüfunktionen und Einstellungen

Modell-Management: Erstellen, Löschen, Kopieren und Zurücksetzen von Modellspeichern.
Mixing: Ermöglicht das Mischen von Kanälen, z.B. für 4-Rad-Lenkung (4WS) oder Dual-Lenkservos.
AVC (Active Vehicle Control): Spezielle Einstellungen für AVC-Empfänger, inklusive Lenk- und Gasverstärkung (Gain) sowie Prioritätseinstellungen.
Telemetrie: Anzeige von Sensordaten wie Drehzahl, Temperatur und Akkuspannung (bei kompatiblen SMART-Komponenten).
Systemeinstellungen: Anpassung von Displaykontrast, Sprache, Tönen und Touch-Profilen.

Physische Anpassungen

Die Fernsteuerung bietet physische Anpassungsmöglichkeiten:

Lenkspannung: Die Spannung des Lenkrads kann über eine Schraube angepasst werden.
Radumbau: Das Lenkrad kann mit einem 1,5-mm-Inbusschlüssel entfernt und neu installiert werden.
Zubehörfach: Die hintere Abdeckung bietet Zugriff auf den Datenport und einen Halter für 4-Wege-Schlüssel.

Fehlerbehebung

Bei Verbindungsproblemen stellen Sie sicher, dass Sender und Empfänger nicht zu nah beieinander stehen (Abstand 2,4–3,6 m) und keine großen Metallobjekte stören. Bei Oszillationen des Fahrzeugs bei hoher Geschwindigkeit sollte die Lenkverstärkung (Steering Gain) reduziert werden.

Herstellerinformationen

Spektrum

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

System verbindet nicht

Abstand zwischen Sender und Empfänger vergrößern (2,4–3,6 m), korrekten Modellspeicher wählen, Bind-Stecker entfernen, Batterien prüfen.

Failsafe-Modus bei kurzer Distanz

Empfängerantenne auf Beschädigungen prüfen und sicherstellen, dass sie im Antennenrohr über dem Fahrzeug positioniert ist.

Fahrzeug oszilliert (wackelt) bei hoher Geschwindigkeit

Steering Gain (Lenkverstärkung) im AVC-Menü reduzieren.

Kann Funktionen nicht den gewünschten Tasten zuweisen

Prüfen, ob die Taste bereits einer anderen Funktion zugewiesen ist. Zuweisung ggf. aufheben.

Vor der Verwendung

Batterien im Sender korrekt installiert.
Servos und Verbindungen vor jeder Fahrt prüfen.
Sender und Empfänger binden.
Failsafe-Positionen einstellen.
Sender-Antenne nicht direkt auf das Modell richten.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Steering Gain: Stärke der Lenkunterstützung durch den Empfänger bei Kontrollverlust.
Throttle Gain: Stärke der Gasunterstützung durch den Empfänger bei Kontrollverlust.

Abbildungen und Diagramme

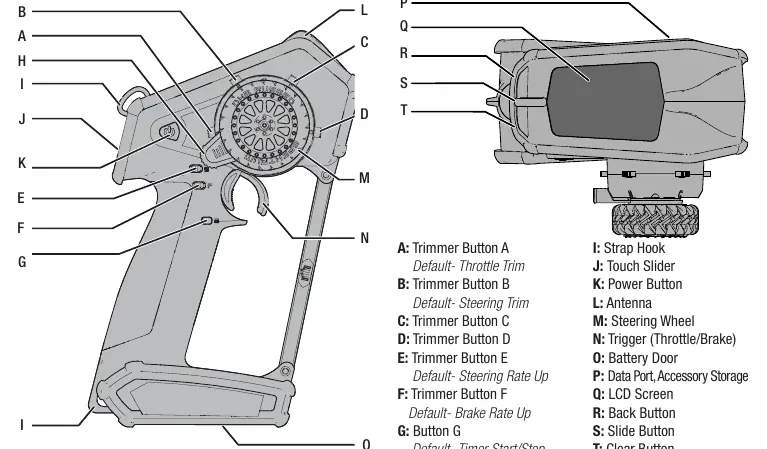

Identifizierung der Bedienelemente (Seite 4).

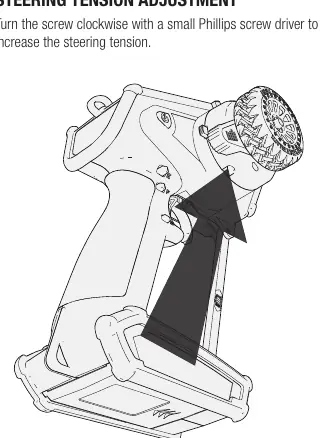

Anpassung der Lenkspannung (Seite 16).

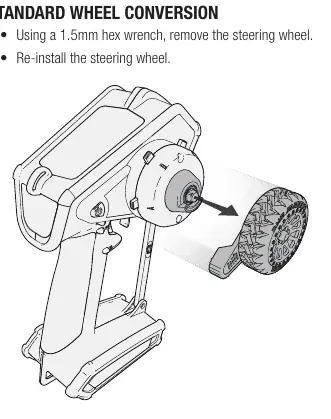

Standard-Radumbau (Seite 16).

Modellkompatibilität

Kompatibel mit Spektrum DSMR 5.5, DSMR, DSMR+ und SLT Empfängern.
