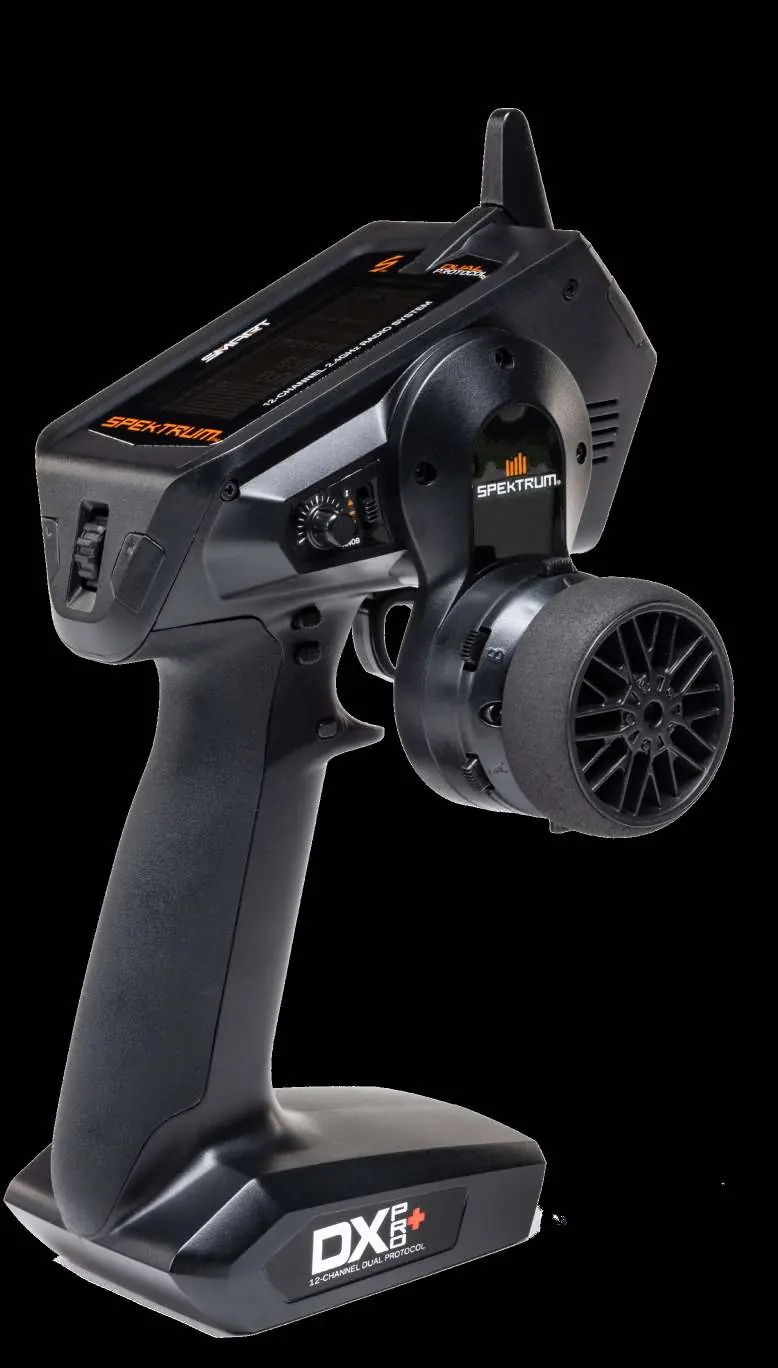

Bedienungsanleitung für Spektrum DX Pro+ 12-Kanal-Funksystem

Wichtige Informationen aus der Anleitung

Das Spektrum DX Pro+ ist ein hochentwickeltes 12-Kanal-Funksystem für ferngesteuerte Fahrzeuge. Diese Anleitung deckt die Einrichtung, Programmierung und Wartung ab. Vor der Inbetriebnahme müssen alle Akkus vollständig geladen sein und alle Servos, Gestänge sowie Kabel ordnungsgemäß verbunden werden. Das System ist nicht für Kinder unter 14 Jahren geeignet.

Erste Schritte

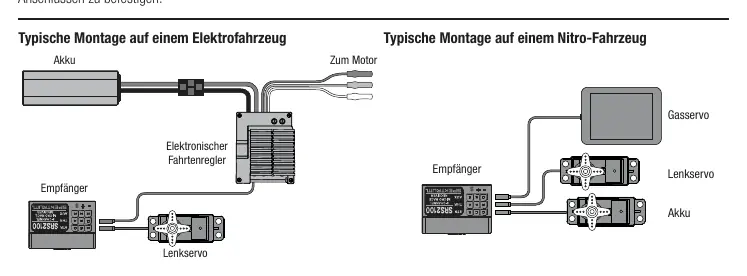

Um das System in Betrieb zu nehmen, setzen Sie die 4 AA-Batterien in den Sender ein. Der SR2100-Empfänger sollte schwingungsisoliert montiert werden. Der Bindungsvorgang ist essenziell, damit der Empfänger auf den spezifischen Sender reagiert. Stellen Sie sicher, dass der Gaskanal während des Bindens in der gewünschten Failsafe-Position verbleibt.

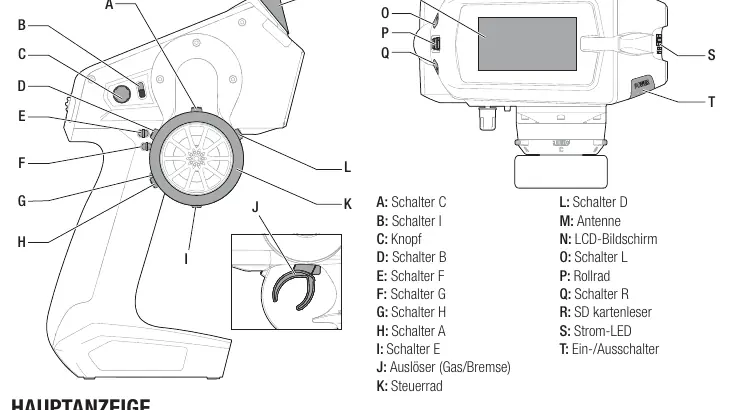

Steuerung und Navigation

Die Navigation erfolgt über das Scrollrad. Klicken Sie das Scrollrad, um eine Auswahl zu treffen, und scrollen Sie, um durch Menüs zu navigieren. Halten Sie das Scrollrad für mindestens 6 Sekunden gedrückt, um jederzeit zum Hauptbildschirm zurückzukehren.

Funktionsliste und Programmierung

Das DX Pro+ bietet umfangreiche Programmiermöglichkeiten:

• Modellauswahl: Zugriff auf bis zu 250 interne Modellspeicher.
• Servoeinstellung: Anpassung von Verfahrweg, Ersatztrimmung, Umkehrung und Geschwindigkeit.
• AVC (Active Vehicle Control): Feineinstellung von Lenk- und Gaszuwachs sowie Priorität für optimale Stabilität.
• ABS: Verhindert das Blockieren der Bremsen durch Impulsbremsen.
• Traktion: Hilft, Radschlupf zu verringern.
• Startkontrolle: Anpassung der Startkurve für konstante Rennstarts.
• Kombinationen: Ermöglicht komplexe Mischer für 4WS (Vierradlenkung) oder duale Servos.

Firmware-Aktualisierung und SD-Karte

Das System unterstützt Firmware-Updates und Modell-Backups über eine Micro-SD-Karte (Klasse 6 oder niedriger, max. 32 GB, FAT/FAT32 formatiert). Registrieren Sie Ihren Sender auf spektrumrc.com, um Updates zu erhalten.

Anpassungen am Sender

Der Sender ist hochgradig anpassbar. Sie können die Auslöser- und Steuerspannung einstellen, Griffe austauschen und das Dropdown-Rad für eine ergonomischere Haltung umbauen oder entfernen.

SR2100-Empfänger

Der SR2100 ist für Rennanwendungen optimiert. Er verfügt über eine integrierte PCB-Antenne. Achten Sie bei der Montage darauf, dass der Bindungsschalter zugänglich bleibt.

Fehlerbehebung

Bei Verbindungsproblemen prüfen Sie den Abstand zwischen Sender und Empfänger (2,4 bis 3,6 m) und stellen Sie sicher, dass keine großen Metallgegenstände die Signalübertragung stören. Überprüfen Sie bei Failsafe-Problemen die Antennenplatzierung.
