Bedienungsanleitung für SP Connect 12V Hard Wire Cable & Wireless Charging Module
Schnellstartanleitung für das SP Connect 12V Hard Wire Cable und Wireless Charging Module (#53220). Erfahren Sie, wie Sie das Modul korrekt an die Zündung anschließen, das Kabel sichern und die technischen Spezifikationen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

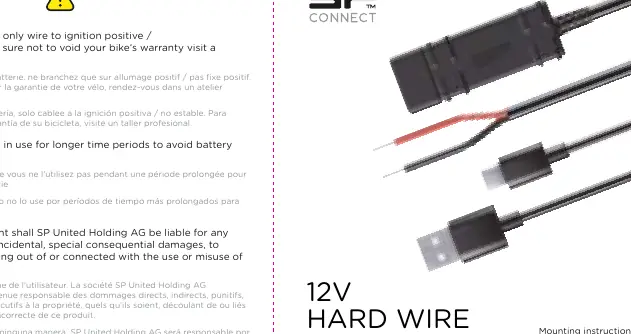

Dieses Dokument enthält Installationsanweisungen für das SP Connect Wireless Charging Module (#53220) und das 12V Hard Wire Cable. Um eine Entladung der Fahrzeugbatterie zu vermeiden, muss das Kabel zwingend an das Zündungsplus angeschlossen werden. Schließen Sie das Gerät nicht an ein dauerhaftes Plus an. Es wird empfohlen, die Installation in einer Fachwerkstatt durchführen zu lassen, um die Fahrzeuggarantie nicht zu gefährden.

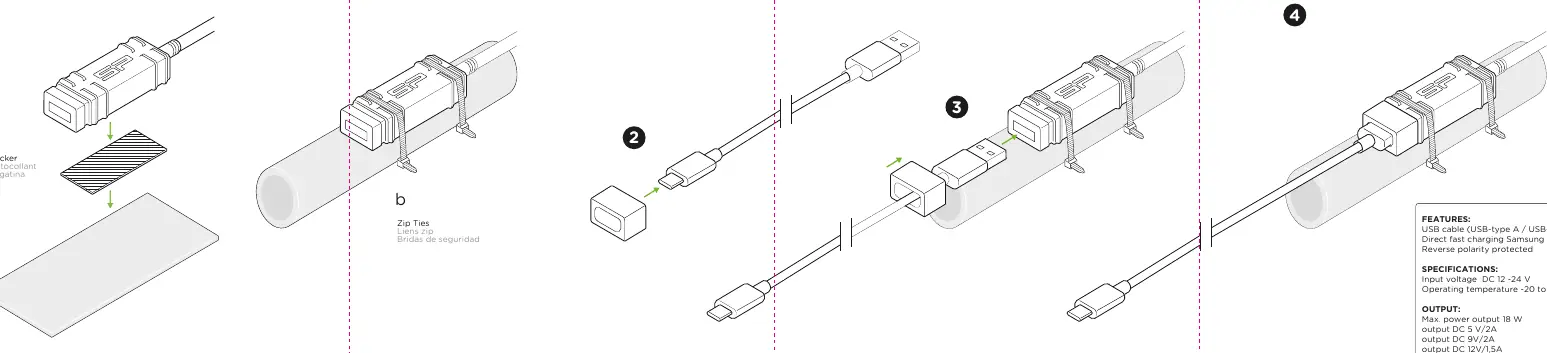

Installation und Montage
Die Montage erfolgt in mehreren Schritten:
- Vorbereitung: Reinigen Sie die Montagefläche und verwenden Sie den mitgelieferten Aufkleber für eine bessere Haftung.
- Befestigung: Sichern Sie das Kabel und das Modul mit den beiliegenden Kabelbindern am Fahrzeugrahmen oder Lenker.
- Anschluss: Verbinden Sie das USB-Kabel mit dem Wireless Charging Module.
Kabelmanagement
Das Kabel verfügt über eine Verschlusskappe, um die Verbindung zu sichern:
- Zum Entfernen der Kappe: Heben Sie die Kappe an der Rückseite an und schieben Sie sie in Kabelrichtung.
- Zum Schließen: Drücken Sie die Kappe fest, bis sie einrastet.
Sicherheitshinweise
Trennen Sie das Ladegerät bei längerer Nichtbenutzung vom Stromnetz, um ein Entladen der Batterie zu verhindern. Die Nutzung erfolgt auf eigenes Risiko. Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Verwendung oder Installation entstehen.
Technische Daten
- Eingangsspannung: DC 12-24V
- Max. Ausgangsleistung: 18W
- Ausgangsspannung: DC 5V/2A, 9V/2A, 12V/1.5A
- Betriebstemperatur: -20 bis +60 °C
- Besonderheiten: USB-C Anschluss, Verpolungsschutz, Schnellladefunktion für Samsung und iPhone
Praktische Hilfe
Typische Probleme
Batterie entlädt sich
Stellen Sie sicher, dass das Kabel an das Zündungsplus angeschlossen ist, nicht an ein dauerhaftes Plus. Trennen Sie das Ladegerät bei längerer Nichtbenutzung.
Vor der Verwendung
- Prüfen Sie, ob die Stromquelle 12-24V liefert.
- Identifizieren Sie das Zündungsplus an Ihrem Fahrzeug.
- Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.
- Verwenden Sie die mitgelieferten Kabelbinder für eine sichere Montage.
Technische Daten in der Praxis
- Eingangsspannung
- DC 12-24V (geeignet für die meisten Fahrzeugbatterien)
- Max. Ausgangsleistung
- 18W für schnelles Laden
- Ausgangsspannung
- Variabel (5V, 9V, 12V) je nach angeschlossenem Gerät
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss an die 12-24V Batterie.
- Die Montageschritte verdeutlichen die Verwendung von Aufkleber und Kabelbindern.
Modellkompatibilität
- Kompatibel mit Samsung und iPhone Schnellladefunktionen.
- Verpolungsschutz integriert.
