Bedienungsanleitung für das Sony FE PZ 16-35mm F4 G Objektiv

Umfassender Leitfaden für das Sony FE PZ 16-35mm F4 G Objektiv. Erfahren Sie alles über die Montage, die Bedienung von Zoom, Fokus und Blende sowie wichtige Sicherheitshinweise und technische Daten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist die Bedienungsanleitung für das Sony FE PZ 16-35mm F4 G Objektiv (SELP1635G). Es enthält Anweisungen zur Montage, Bedienung von Zoom, Fokus und Blende sowie technische Spezifikationen. S. 1, 2

Wichtigste Schritte

  • Anbringen des Objektivs S. 1
  • Fokussieren S. 1

Probleme und Lösungen

Schatten am unteren Bildrand

Objektiv blockiert Blitzlicht; Brennweite oder Abstand anpassen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Brennweite 16-35 mm Zoom-Bereich S. 1
Filterdurchmesser 72 mm Filtergröße S. 1
Gewicht 353 g Objektivgewicht S. 1

Wo es im PDF steht

  • Bedienungsanleitung S. 1, 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anbringen des Objektivs Seite 1 Teileübersicht des Geräts mit Markierungen Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen zur sicheren Verwendung und Bedienung des Sony FE PZ 16-35mm F4 G Objektivs. Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch. Achten Sie besonders auf die Sicherheitshinweise, um Schäden am Objektiv oder der Kamera zu vermeiden.

  • Richten Sie das Objektiv niemals direkt auf die Sonne oder starke Lichtquellen, da dies zu internen Schäden oder Brandgefahr führen kann.
  • Das Objektiv ist staub- und spritzwassergeschützt, aber nicht wasserdicht. Vermeiden Sie den Kontakt mit Wasser.
  • Klappergeräusche im Inneren des Objektivs bei ausgeschalteter Kamera sind normal und kein Defekt.

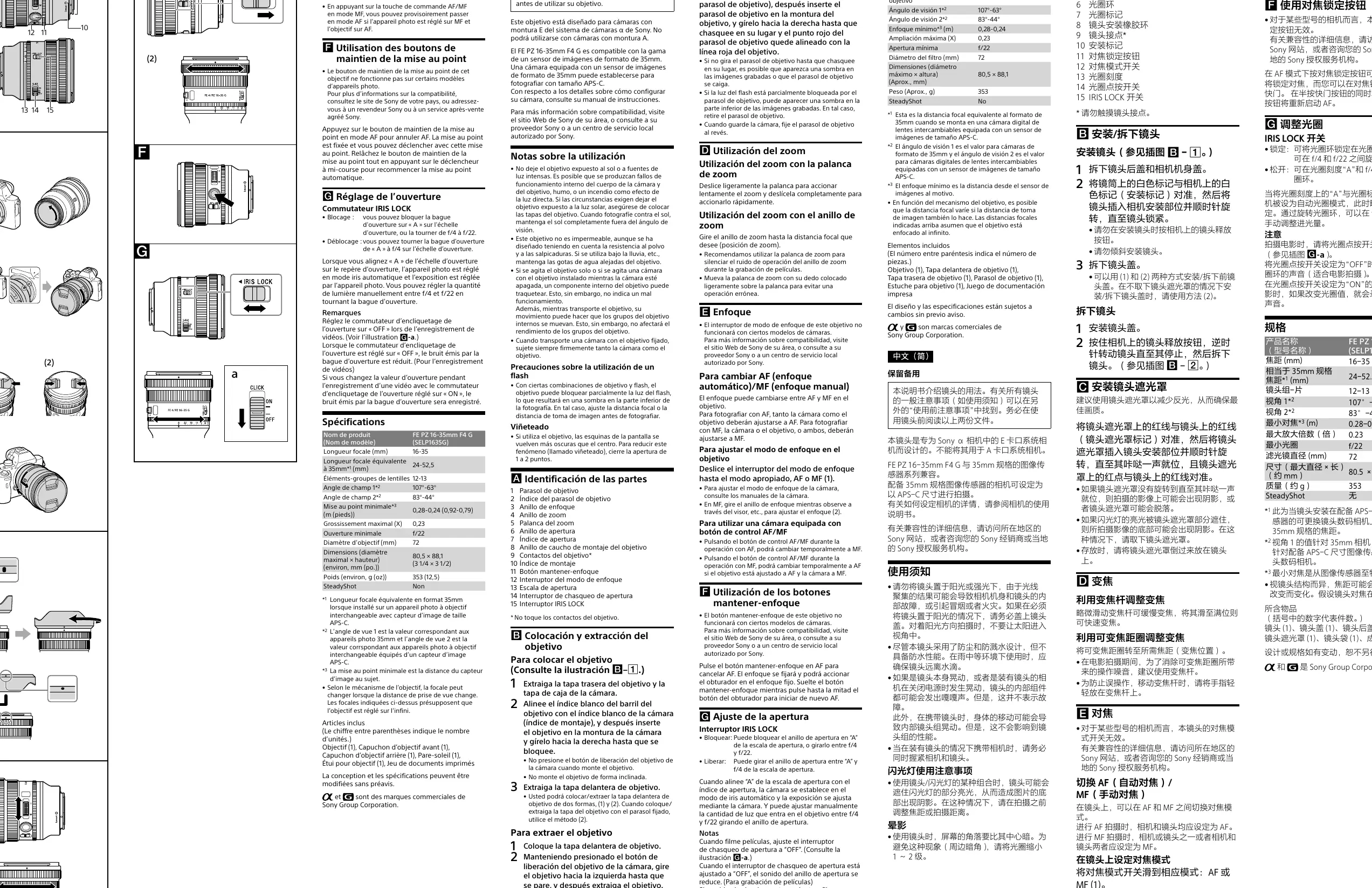

Identifizierung der Teile

Das Objektiv verfügt über folgende Bedienelemente:

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen
  • Objektiv-Gegenlichtblende: Zur Reduzierung von Streulicht.
  • Fokusring: Zur manuellen Fokussierung.
  • Zoomring & Zoomhebel: Zur Einstellung der Brennweite.
  • Blendenring: Zur manuellen Einstellung der Blende.
  • Fokus-Modusschalter: Wechsel zwischen AF und MF.
  • Fokus-Halte-Taste: Zum kurzzeitigen Stoppen des Autofokus.
  • IRIS LOCK Schalter: Zum Sperren des Blendenrings.

Anbringen und Abnehmen des Objektivs

Anbringen:

Anbringen des Objektivs
Anbringen des Objektivs
  1. Entfernen Sie die hintere Objektivkappe und den Gehäusedeckel der Kamera.
  2. Richten Sie die weiße Markierung am Objektivtubus auf die weiße Markierung an der Kamera aus.
  3. Setzen Sie das Objektiv in das Bajonett ein und drehen Sie es im Uhrzeigersinn, bis es einrastet.

Abnehmen:

  1. Halten Sie die Objektiventriegelungstaste an der Kamera gedrückt.
  2. Drehen Sie das Objektiv gegen den Uhrzeigersinn bis zum Anschlag und nehmen Sie es ab.

Zoomen

Sie können auf zwei Arten zoomen:

  • Zoomhebel: Ideal für sanftes Zoomen bei Videoaufnahmen. Ein leichtes Schieben sorgt für langsames Zoomen, ein starkes Schieben für schnelles Zoomen.
  • Zoomring: Zur manuellen Einstellung der gewünschten Brennweite.

Fokussieren

Der Fokusmodus kann am Objektiv umgeschaltet werden:

  • Stellen Sie den Fokus-Modusschalter auf AF (Autofokus) oder MF (Manueller Fokus).
  • Im MF-Modus drehen Sie den Fokusring, um das Bild scharf zu stellen.
  • Die Fokus-Halte-Taste kann während des Autofokus gedrückt werden, um den Fokus zu fixieren.

Einstellen der Blende

Der Blendenring ermöglicht eine präzise Steuerung:

  • IRIS LOCK Schalter: Auf "Lock" gestellt, wird der Blendenring auf "A" oder zwischen f/4 und f/22 fixiert. Auf "Release" kann der Ring frei zwischen "A" und f/4 bewegt werden.
  • Blenden-Klickschalter: Für Videoaufnahmen sollte dieser auf "OFF" gestellt werden, um Klickgeräusche bei der Blendenverstellung zu vermeiden.

Technische Daten

  • Brennweite: 16-35 mm
  • Naheinstellgrenze: 0,28 - 0,24 m
  • Filterdurchmesser: 72 mm
  • Gewicht: ca. 353 g
  • Blende: f/4 bis f/22

Praktische Hilfe

Typische Probleme

Schatten am unteren Bildrand bei Blitzaufnahmen

Das Objektiv blockiert teilweise das Blitzlicht. Passen Sie die Brennweite oder den Aufnahmeabstand an.

Vignettierung (dunkle Ecken)

Schließen Sie die Blende um 1 bis 2 Stufen, um die Randabdunklung zu reduzieren.

Klappergeräusche im Objektiv

Dies ist kein Defekt. Es handelt sich um interne Linsengruppen, die sich bewegen, wenn die Kamera ausgeschaltet ist oder transportiert wird.

Vor der Verwendung

  • Objektivkappen entfernen
  • Kamera ausschalten vor dem Objektivwechsel
  • Objektiv korrekt im Bajonett einrasten lassen
  • Fokus-Modusschalter auf gewünschte Einstellung (AF/MF) prüfen
  • Blendenring-Einstellung (IRIS LOCK) prüfen

Technische Daten in der Praxis

Naheinstellgrenze
Der minimale Abstand vom Bildsensor zum Motiv (0,28m bei 16mm, 0,24m bei 35mm).
Filterdurchmesser
Erforderliche Größe für aufschraubbare Filter (72mm).

Abbildungen und Diagramme

  • Die Teileübersicht zeigt die Position von Zoomring, Fokusring und Blendenring.
  • Die Montageanleitung verdeutlicht die Ausrichtung der weißen Markierungen am Objektiv und Kameragehäuse.

Modellkompatibilität

  • Nur für Sony E-Mount Kameras geeignet.
  • Nicht kompatibel mit A-Mount Kameras.
