Bedienungsanleitung für das 2-Wege-Komponenten-Lautsprechersystem SONY XS-692ES
Erfahren Sie, wie Sie das SONY XS-692ES 2-Wege-Komponenten-Lautsprechersystem korrekt installieren, anschließen und die Frequenzweiche einstellen. Umfassender Leitfaden für Montage und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das SONY XS-692ES ist ein 2-Wege-Komponenten-Lautsprechersystem. Die Installation erfordert eine Einbautiefe von 71 mm und das Vorbohren von 3,2 mm Löchern. Achten Sie bei BTL-Verstärkern auf den direkten Anschluss der Lautsprecherkabel. S. 2, 4, 6
Wichtigste Schritte
- Montage des Tieftöners S. 5
- Anschluss der Kabel S. 6
- Einstellung der Frequenzweiche S. 7
Probleme und Lösungen
Verstärker beschädigt bei BTL-System
Lautsprecherkabel direkt an Verstärkerausgänge anschließen, keine gemeinsame Masse verwenden.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Belastbarkeit | 330 W | Peak Power | S. 2 |
| Nennbelastbarkeit | 110 W | CTA 2031 RMS Power | S. 2 |
| Impedanz | 4 Ohm | Rated impedance | S. 2 |
Wo es im PDF steht
- Abmessungen S. 2

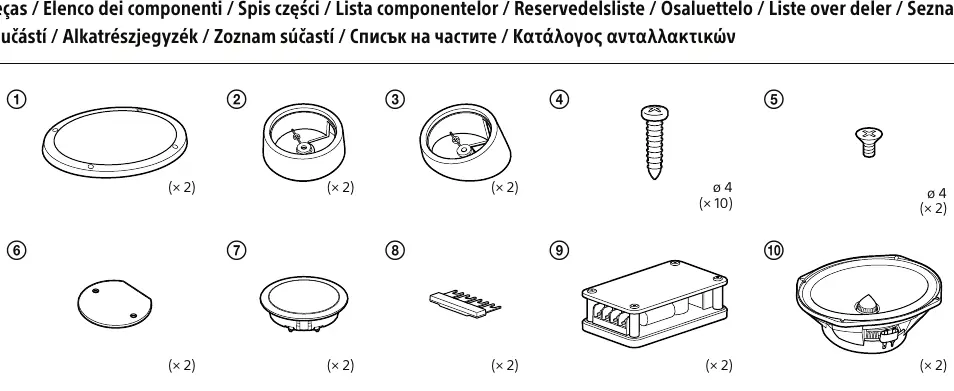

- Teileliste S. 3
- Montageanleitung S. 4, 5
- Anschluss S. 6, 8
- Frequenzweiche S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungsanweisungen für das SONY XS-692ES 2-Wege-Komponenten-Lautsprechersystem. Es deckt die Montage, den elektrischen Anschluss und die Konfiguration der Frequenzweiche ab. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
Sicherheitshinweise
- Verwenden Sie das Lautsprechersystem nicht dauerhaft über der maximalen Belastbarkeit (Peak Power).
- Halten Sie magnetische Datenträger (Kassetten, Kreditkarten) von den Lautsprechern fern, um Schäden durch die Magnete zu vermeiden.
- Installieren Sie das Produkt nicht in der Nähe von medizinischen Geräten wie Herzschrittmachern, da die Magnete diese stören können.
- Berühren Sie die Lautsprechermembranen nicht mit Werkzeugen oder Fingern.
- Achten Sie beim Anschluss an Verstärker mit BTL-System (Balanced Transformerless) darauf, die Kabel direkt anzuschließen, um Schäden am Verstärker zu vermeiden.
Montagevorbereitung
Stellen Sie vor der Montage sicher, dass ausreichend Platz vorhanden ist:
- Für den Tieftöner ist eine Einbautiefe von mindestens 71 mm erforderlich.
- Prüfen Sie, ob der Lautsprecher andere Fahrzeugkomponenten (Fenstermechanik, Türgriffe, Armlehnen) behindert.
- Stellen Sie sicher, dass das Lautsprechergitter keine Innenausstattungsteile berührt.
Montage des Lautsprechersystems
- Entfernen Sie die Innenverkleidung der Tür.
- Wählen Sie die geeignete Montageposition basierend auf dem Fahrzeugtyp.
- Markieren Sie die 4 Schraubenlöcher und bohren Sie diese mit einem Durchmesser von 3,2 mm vor.
- Befestigen Sie den Lautsprecher sicher an der vorgesehenen Stelle (Tür oder Heckablage).

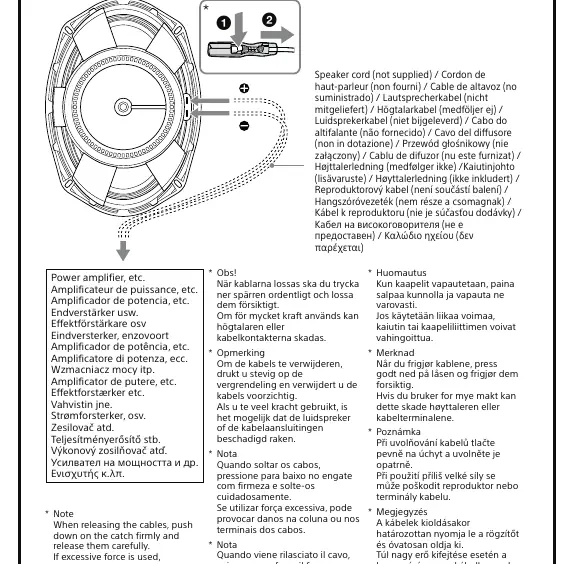

Anschluss der Lautsprecher
Verwenden Sie geeignete Lautsprecherkabel (nicht im Lieferumfang enthalten). Achten Sie beim Lösen der Kabel auf den Verschlussmechanismus: Drücken Sie die Verriegelung fest nach unten und ziehen Sie das Kabel vorsichtig heraus, um Beschädigungen an den Anschlüssen zu vermeiden.
Einstellung der Frequenzweiche
Die Frequenzweiche ermöglicht die Anpassung des Schalldrucks des Hochtöners. Sie können den Schalldruck zwischen 0 dB und +3 dB umschalten, um den Klang an Ihre Vorlieben oder die Einbauposition anzupassen.
Technische Daten
- Lautsprechertyp: 2-Wege-Komponenten-System
- Tieftöner: 16 x 24 cm (6 x 9 Zoll) Konustyp
- Hochtöner: 2,5 cm (1 Zoll) Kalottentyp
- Maximale Belastbarkeit (Peak): 330 W
- Nennbelastbarkeit (RMS): 110 W
- Impedanz: 4 Ohm
- Frequenzbereich: 35 – 40.000 Hz
- Übergangsfrequenz: 5.000 Hz
Praktische Hilfe
Typische Probleme
Kein Ton oder Verstärker beschädigt bei BTL-Systemen
Schließen Sie die Lautsprecherkabel direkt an die Verstärkerausgänge an, nicht an bereits vorhandene Kabel mit gemeinsamer Masse.
Beschädigung der Kabelanschlüsse
Drücken Sie beim Lösen der Kabel fest auf die Verriegelung, bevor Sie das Kabel vorsichtig herausziehen.
Vor der Verwendung
- Prüfen Sie die Einbautiefe (mindestens 71 mm erforderlich).
- Stellen Sie sicher, dass keine Hindernisse (Fensterheber, Türgriffe) im Einbaubereich liegen.
- Verwenden Sie einen 3,2 mm Bohrer für die Vorbohrungen.
- Stellen Sie sicher, dass die Lautsprechergitter keine Innenausstattungsteile berühren.
Technische Daten in der Praxis
- Peak Power (330 W)
- Maximale kurzzeitige Belastbarkeit des Lautsprechers.
- RMS Power (110 W)
- Dauerhafte Nennbelastbarkeit des Lautsprechers.
- Impedanz (4 Ohm)
- Elektrischer Widerstand, muss zum Verstärker passen.
Abbildungen und Diagramme
- Die Anleitung enthält Schaltpläne für Basis- und Standardverbindungen.
- Die Frequenzweiche verfügt über einen Schalter zur Anpassung des Hochtöner-Schalldrucks (0 dB / +3 dB).
Modellkompatibilität
- Geeignet für den Einbau in Fahrzeugtüren oder Heckablagen.
- Nicht in der Nähe von medizinischen Geräten (Herzschrittmacher) installieren.
